Vedere din interior

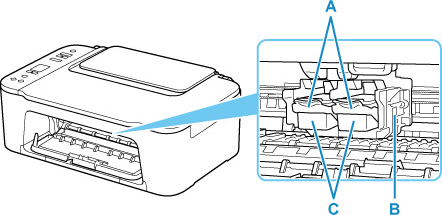

A: Pârghia de blocare a cartuşului de cerneală

Fixează cartuşul FINE instalat.

B: Suport pentru cartuşe FINE

Instalaţi cartuşul FINE.

Cartuşul FINE color trebuie instalat în slotul din stânga şi cartuşul FINE negru în slotul din dreapta.

C: Cartuş FINE (cartuşe de cerneală)

Un cartuş înlocuibil care integrează, capul de imprimare şi rezervorul de cerneală.

Notă

• Pentru detalii cu privire la înlocuirea unui cartuş FINE, consultaţi Înlocuirea unui cartuş FINE.

Important

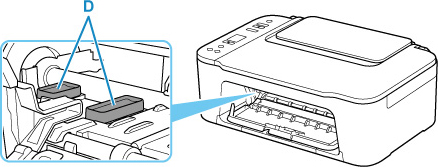

• Zona din jurul componentelor D poate fi acoperită de stropi de cerneală. Acest lucru nu afectează funcţionalitatea imprimantei.

• Nu atingeţi componentele D. Este posibil ca imprimanta să nu imprime corespunzător dacă le atingeţi.
