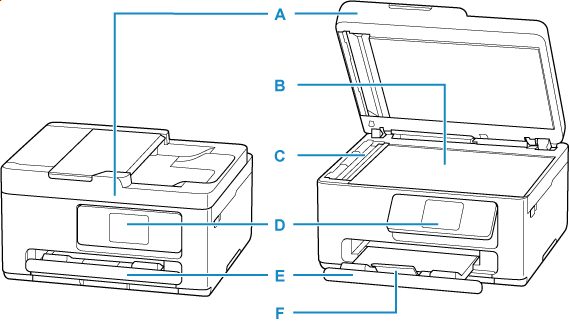

Widok z przodu
- A: Pokrywa dokumentów
- Otwórz w celu załadowania oryginału na płytę.
- B: Płyta
- Załaduj tu oryginał.
- C: Element pomocniczy podczas skanowania z podajnika ADF
- Wyjmuj tylko podczas czyszczenia ADF.
- D: Panel operacyjny
-
Umożliwia zmianę ustawień i obsługę drukarki. Zanim rozpocznie się drukowanie panel jest otwierany przez tacę wyprowadzania papieru.
- E: Taca wyprowadzania papieru
- Tutaj są wysuwane wydruki. Należy ją wyciągnąć przed rozpoczęciem drukowania.
- F: Przedłużenie tacy wyjściowej
- Należy ją otworzyć w celu podparcia wysuniętego papieru.

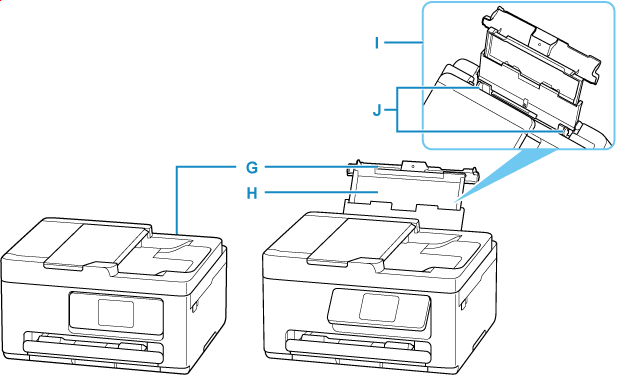

- G: Pokrywa tylnej tacy
- Należy ją otworzyć w celu załadowania papieru na tylną tacę.
- H: Podpórka papieru
- Należy ją wysunąć w celu załadowania papieru na tylną tacę.
- I: Tylna taca
-
Możliwe jest załadowanie dwóch lub większej liczby arkuszy papieru tego samego rozmiaru i typu oraz ich automatyczne podawanie arkusz po arkuszu.
- J: Prowadnice papieru
- Należy wyrównać je z obiema krawędziami stosu papieru.
- K: Kaseta
-
Załaduj do kasety zwykły papier formatu A4, B5 lub A5 i włóż ją do drukarki.
- L: Prowadnice papieru
- Należy wyrównać je z krawędziami stosu papieru (prawą, lewą i przednią).

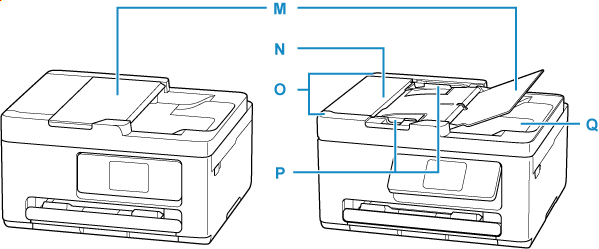

- M: Taca dokumentów
- Należy ją otworzyć w celu załadowania dokumentu do ADF. Można załadować wiele arkuszy o tej samej wielkości i grubości. Dokument należy załadować stroną do zeskanowania skierowaną do góry.
- N: Pokrywa podajnika dokumentów
- Należy ją otworzyć w celu usunięcia zakleszczonych dokumentów.
- O: ADF (Automatyczny podajnik dokumentów)
-
Załaduj tu dokument. Dokumenty załadowane do tacy dokumentów są skanowane automatycznie, po jednym arkuszu.
- P: Prowadnica dokumentów
- Ustaw tę prowadnicę odpowiednio do szerokości dokumentu znajdującego się w urządzeniu ADF.
- Q: Otwór wyjściowy dokumentu
- Dostarczane są tu dokumenty skanowane z ADF.
