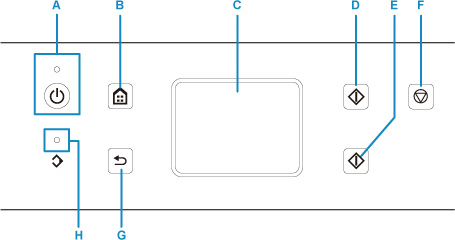

Nadzorna plošča

A: Gumb VKLOP (ON)/lučka VKLOP (ON)

Vklopi in izklopi napravo. Ko je naprava vklopljena, najprej utripa in nato sveti. Pred vklopom naprave mora biti pokrov za dokumente zaprt.

B: Gumb DOMOV (HOME)

Uporablja se za prikaz zaslona DOMOV.

• Uporaba zaslona na dotik

C: Zaslon na dotik

Prikaže sporočila, elemente menijev in stanje delovanja. S konico prsta se neposredno rahlo dotaknite zaslona, da izberete element menija ali prikazani gumb.

• Osnovni postopek zaslona na dotik

D: Gumb Črno (Black)

Za zagon črno-belega kopiranja, optičnega branja in pošiljanja faksa.

E: Gumb Barvno (Color)

Za zagon barvnega kopiranja, optičnega branja in pošiljanja faksa.

F: Gumb Zaustavi (Stop)

Prekliče postopek, ko poteka tiskanje, kopiranje, optično branje ali prenos/sprejem faksa.

G: Gumb Nazaj (Back)

Zaslon na dotik vrne na prejšnji zaslon.

H: Lučka Pomnilnik TELEFAKSA (FAX Memory)

Če lučka sveti, označuje, da so v pomnilniku tiskalnika prejeti ali neposlani dokumenti.
