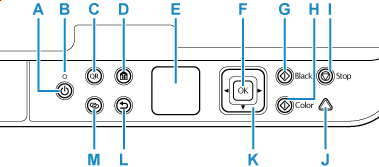

Radna ploča
- A: Gumb UKLJUČENO (ON)
-
Uključuje ili isključuje napajanje. Prije uključivanja napajanja, provjerite je li poklopac dokumenta zatvoren.
- B: Žaruljica UKLJUČENO (ON)
- Svijetli nakon treperenja ako je napajanje uključeno.
- C: Gumb QR
-
Ako pritisnete gumb QR dok je osvijetljen, prikazat će se QR kod. Tako možete dobiti pristup priručniku Priručnik na mreži u kojem su opisane operativne funkcije.
Trošak povezivanja s internetom snosi kupac. Ovisno o pametnom telefonu ili tabletu, možda nećete moći skenirati QR kod.
- D: Gumb POČETNA (HOME)
-
Upotrebljava se za prikaz zaslona POČETNA.
- E: LCD (zaslon od tekućih kristala)
-
Prikazuje poruke, stavke izbornika i radni status.
- F: Gumb U redu (OK)
- Finalizira odabir stavki. Koristi i za otklanjanje pogrešaka.
- G: Gumb Crna (Black)
- Pokreće crno-bijelo kopiranje, skeniranje itd.
- H: Gumb Boja (Color)
- Pokreće kopiranje, skeniranje u boji itd.
- I: Gumb Zaustavi (Stop)
- Otkazuje rad u tijeku zadatka ispisa, kopiranja ili skeniranja.
- J: Žaruljica Alarm
- Svijetli ili treperi ako dođe do pogreške.
- K: Gumbi
- Upotrebljava se za odabir izbornika ili postavljanje stavke. Ti gumbi koriste se i za unos znakova.
- L: Gumb Natrag (Back)
- Povratak na prethodni zaslon.
- M: Gumb Bežično povezivanje (Wireless connect)
-
Ako gumb držite pritisnutim, on će zasvijetliti. Pisač potom prelazi u stanje čekanja radi jednostavnijeg povezivanja s računalom i pametnim telefonom.
