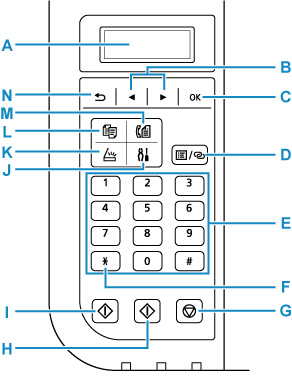

Darbības panelis

A: LCD (šķidro kristālu displejs)

Parāda ziņojumus, izvēlnes elementus un darbības statusu.

B: Poga un

Pogas tiek izmantotas, lai atlasītu izvēlni vai iestatījuma elementu. Turklāt pogu un arī izmanto, lai ievadītu rakstzīmes.

C: Poga Labi (OK)

Tiek izmantota, lai apstiprinātu izvēlnes vai iestatījuma elementa atlasi. Šo pogu izmanto arī kļūdu risināšanai vai dokumentu izstumšanai ADF (Automātiskās dokumentu padeves ierīce) ierīcē.

D: Poga Izvēlne/Bezvadu savienojums (Menu/Wireless connect)

Parāda ekrānu Kopēšanas izvēlne (Copy menu), Skenēšanas izvēlne (Scan menu) vai Faksa izvēlne (Fax menu).

Lai printerī iestatītu bezvadu maršrutētāja informāciju tieši no viedtālruņa vai tamlīdzīgas ierīces (neveicot nevienu darbību maršrutētājā), turiet nospiestu šo pogu.

E: Ciparu pogas

Izmanto, lai ievadītu skaitliskas vērtības, piemēram, kopiju skaitu, kā arī faksa/tālruņa numurus un rakstzīmes.

F: Poga Tonis (Tone)

Īslaicīgi pārslēdz uz tonālo numuru sastādīšanu, ja printeris ir pievienots rotācijas impulsu līnijai.

G: Poga Beigt (Stop)

Atceļ iesākto drukāšanas, kopēšanas, skenēšanas vai faksa pārraides/saņemšanas darbu.

H: Poga Krāsains (Color)

Sāk krāsaino kopēšanu, skenēšanu, faksu sūtīšanu u.c.

I: Poga Melns (Black)

Sāk melnbalto kopēšanu, skenēšanu, faksu sūtīšanu u.c.

J: Poga Iestatīšana (Setup)

Parāda ekrānu Iestatīšanas izvēlne (Setup menu). Izmantojot šo izvēlni, varat veikt printera apkopi un mainīt printera iestatījumus.

K: Poga SKENĒT (SCAN)

Pārslēdz printeri skenēšanas režīmā.

L: Poga KOPĒT (COPY)

Pārslēdz printeri kopēšanas režīmā.

M: Poga SŪTĪT FAKSU (FAX)

Pārslēdz printeri faksa režīmā.

N: Poga Atpakaļ (Back)

Ļauj atgriezties pie LCD iepriekšējā ekrāna rādījuma.
