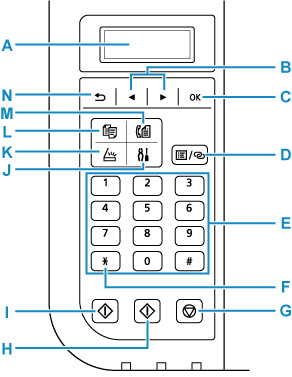

Операционен панел

A: LCD (течнокристален дисплей)

Показва съобщения, елементи на менюта и работното състояние.

B: Бутони и

Използва се за избор на меню или елемент за настройка. Бутонът се използва и при въвеждане на знаци.

C: Бутон OK

Завършва избора на меню или елемент за настройка. Този бутон се използва и за отстраняване на грешки или изваждане на документи от АПУ (Автоматично подаващо устройство).

D: Бутон Меню/Безжично свързване (Menu/Wireless connect)

Показва екрана Меню за копиране (Copy menu), Меню за сканиране (Scan menu) или Меню за факс (Fax menu).

За да зададете информацията за безжичния рутер в принтера директно от смартфон или друго подобно устройство (без да се налага да извършвате някакви процедурите в рутера), задръжте натиснат този бутон.

E: Бутони с цифри

Използват се за въвеждане на числови стойности, като например броя копия, както и за факс/телефонни номера и символи.

F: Бутон Тон (Tone)

Временно превключване на тонално набиране, ако принтерът е свързан към линия с импулсно набиране.

G: Бутон Стоп (Stop)

Отменя операцията при изпълняващо се задание за копиране, сканиране или предаване/приемане на факс.

H: Бутон Цветно (Color)

Начало на цветно копиране, сканиране, изпращане на факс и др.

I: Бутон Ч/Б (Black)

Начало на черно-бяло копиране, сканиране, изпращане на факс и др.

J: Бутон Настройки (Setup)

Показва екрана Меню за настройка (Setup menu). Чрез това меню можете да извършвате поддръжка на принтера и да променяте настройките му.

K: Бутон Сканиране (SCAN)

Превключва принтера в режим на сканиране.

L: Бутон Копиране (COPY)

Превключва принтера в режим на копиране.

M: Бутон Факс (FAX)

Превключва принтера в режим на факс.

N: Бутон Назад (Back)

Върнете LCD монитора към предишния екран.
