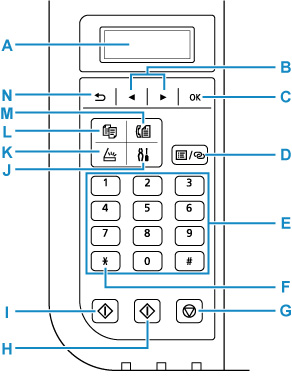

Панель керування

A: РК-дисплей (рідкокристалічний)

Слугує для відображення повідомлень, пунктів меню та робочого стану.

B: Кнопки і

Слугують для вибору пункту меню або елемента настроювання. Кнопки використовуються також під час вводу символів.

C: Кнопка OK

Дозволяє завершити вибір меню чи параметра. Ця кнопка також використовується для усунення помилки або вилучення документів із ПАПД (пристрою автоматичного подавання).

D: Кнопка Меню/Безпроводове підключення (Menu/Wireless connect)

Відкриває екран Меню копіювання (Copy menu), Меню сканування (Scan menu) або Меню ФАКС (Fax menu).

Щоб установити відомості про маршрутизатор безпроводової мережі в принтері безпосередньо зі смартфону чи іншого подібного пристрою (не виконуючи жодних дій на маршрутизаторі), утримуйте цю кнопку.

E: Цифрові кнопки

Слугують для введення цифрових значень (наприклад кількості копій, факсимільних або телефонних номерів) і символів.

F: Кнопка Тон (Tone)

Тимчасово переключає телефон у режим тонального набору, якщо принтер підключено до лінії імпульсного набору.

G: Кнопка Стоп (Stop)

Скасовує операцію у процесі виконання завдання друку, копіювання, сканування або передавання чи отримання факсу.

H: Кнопка Колір (Color)

Розпочинає копіювання, сканування, передавання факсів тощо в кольоровому режимі.

I: Кнопка Чорний (Black)

Розпочинає копіювання, сканування, передавання факсів тощо в чорно-білому режимі.

J: Кнопка Настроювання (Setup)

Відображає екран Меню настроювання (Setup menu). За допомогою цього меню можна здійснювати технічне обслуговування принтера або змінювати його параметри.

K: Кнопка СКАН. (SCAN)

Перемикає принтер у режим сканування.

L: Кнопка КОПІЯ (COPY)

Перемикає принтер у режим копіювання.

M: Кнопка ФАКС (FAX)

Перемикає принтер у режим факсу.

N: Кнопка Назад (Back)

Повертає РК-дисплей до попереднього екрана.
