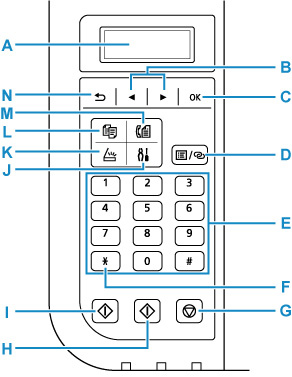

Manöverpanel

A: LCD (Liquid Crystal Display)

Visar meddelanden, menyalternativ och driftstatus.

B: Knapparna och

Använd när du väljer en meny eller ett inställningsalternativ. Knapparna eller använder du även när du anger tecken.

C: Knappen OK

Används för att bekräfta ditt val av en meny eller ett inställningsalternativ. Den här knappen används också till att åtgärda ett fel eller att mata ut dokument i ADF (automatisk dokumentmatare).

D: Meny/Trådlös anslutning (Menu/Wireless connect)-knappen

Visar skärmen Kopieringsmeny (Copy menu), Skanningsmeny (Scan menu) eller Faxmeny (Fax menu).

För att ange information om trådlös router i skrivaren direkt från en smarttelefon eller annan liknande enhet (utan att behöva göra något i routern) håller du ned den här knappen.

E: Numeriska knappar

Används för att ange numeriska värden som antal kopior och fax-/telefonnummer och tecken.

F: Ton (Tone)-knappen

Växlar tillfälligt till tonuppringning om skrivaren är ansluten till en linje med pulsuppringning.

G: Knappen Stopp (Stop)

Avbryter utskrift, kopiering, scanning eller faxöverföring/-mottagning.

H: Knappen Färg (Color)

Startar färgkopiering, skanning, faxning osv.

I: Knappen Svart (Black)

Startar svartvit kopiering, skanning, faxning osv.

J: Knappen Inställningar (Setup)

Visar skärmen Inställningsmeny (Setup menu). På den här menyn kan du utföra underhåll av skrivaren och ändra skrivarinställningar.

K: Knappen SKANNA (SCAN)

Växlar skrivaren till skanningsläget.

L: KOPIERA (COPY)-knappen

Växlar skrivaren till kopieringsläget.

M: FAX-knappen

Växlar skrivaren till faxläget.

N: Knappen Bakåt (Back)

Återgår till den föregående skärmen på LCD-skärmen.
