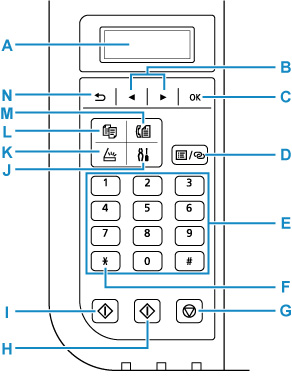

Nadzorna plošča

A: LCD (zaslon s tekočimi kristali)

Prikaže sporočila, elemente menijev in stanje delovanja.

B: Gumba in

Uporablja se za izbor menija ali nastavitev elementa. Gumb se uporablja tudi pri vnašanju znakov.

C: Gumb OK

Za izbiro menija ali elementa nastavitve. S tem gumbom lahko tudi odpravljate napake ali izvržete dokumente v ADF (samodejnem podajalniku dokumentov).

D: Gumb Meni/Brezžična povezava (Menu/Wireless connect)

Prikaže zaslon Meni Kopiranje (Copy menu), Meni za optično branje (Scan menu) ali Meni FAKS (Fax menu).

Če želite informacije o brezžičnem usmerjevalniku v tiskalniku nastaviti neposredno iz pametnega telefona ali druge podobne naprave (ne da bo vam bilo treba uporabiti usmerjevalnik), pritisnite in pridržite ta gumb.

E: Številski gumbi

Za vnos številskih vrednosti, kot je število kopij, in številke faksa/telefonske številke ter znakov.

F: Gumb Tonsko (Tone)

Če uporabljate impulzno zvezo, tiskalnik začasno preklopi na tonsko izbiranje.

G: Gumb Zaustavi (Stop)

Prekliče postopek, ko poteka tiskanje, kopiranje, optično branje ali prenos/sprejem faksa.

H: Gumb Barvno (Color)

Za zagon barvnega kopiranja, optičnega branja, faksiranja itd.

I: Gumb Črno (Black)

Za zagon črno-belega kopiranja, optičnega branja, faksiranja itd.

J: Gumb Nastavitve (Setup)

Prikaže zaslon Nastavitveni meni (Setup menu). S tem menijem lahko vzdržujete tiskalnik in spreminjate nastavitve tiskalnika.

K: Gumb Skeniranje (SCAN)

Preklopi tiskalnik v način optičnega branja.

L: Gumb Kopiranje (COPY)

Preklopi tiskalnik v način kopiranja.

M: Gumb Telefaks (FAX)

Preklopi tiskalnik v način faksa.

N: Gumb Nazaj (Back)

Zaslon LCD vrne na prejšnji zaslon.
