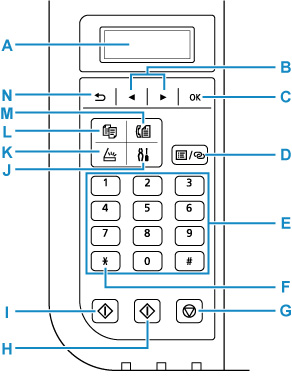

Kezelőpanel

A: LCD (folyadékkristályos kijelző)

Üzenetek és menüelemek, illetve a műveletek állapotának megjelenítésére szolgál.

B: és gomb

Segítségükkel kiválaszthat egy menüt vagy beállítást. A gomb karakterek beírásakor is használható.

C: OK gomb

Véglegesíti a menü vagy beállítás kiválasztását. Ez a gomb a hibák elhárításához, valamint az ADF-ben (automatikus lapadagolóban) lévő dokumentumok kiadására is használható.

D: Menü/Vezeték nélküli kapcsolat (Menu/Wireless connect) gomb

Megjeleníti a Másolás menü (Copy menu), a Beolvasás menü (Scan menu) vagy a FAX menü (Fax menu) képernyőt.

Ha anélkül, hogy az útválasztón hajtana végre valamilyen eljárást, közvetlenül okostelefonjáról vagy más hasonló eszközéről szeretné beállítani a nyomtató vezeték nélküli útválasztóval kapcsolatos adatait, akkor nyomja meg és tartsa nyomva ezt a gombot.

E: Számgombok

Számok (például a másolatok száma vagy fax-/telefonszámok) és karakterek beírására szolgál.

F: Tónus (Tone) gomb

Átmenetileg átvált hangkódos tárcsázásra, ha a nyomtató impulzushívásos vonalhoz csatlakozik.

G: Stop gomb

Megszakítja a műveletet, ha nyomtatás, másolás, beolvasás vagy faxküldés/-vétel van folyamatban.

H: Színes (Color) gomb

Megnyomásával színes másolás, beolvasás vagy faxolás indítható.

I: Fekete (Black) gomb

Megnyomásával fekete-fehér másolás, beolvasás, faxolás stb. indítható.

J: Beállítások (Setup) gomb

Megjeleníti a Beállítás menü (Setup menu) képernyőt. Ezzel a menüvel a nyomtató karbantartását végezheti el, és módosíthatja a nyomtató beállításait.

K: BEOLVASÁS (SCAN) gomb

Ezzel a gombbal lehet a nyomtatót beolvasási módba kapcsolni.

L: MÁSOLÁS (COPY) gomb

Ezzel a gombbal lehet a nyomtatót másolási módba kapcsolni.

M: FAX gomb

Ezzel a gombbal lehet a nyomtatót fax módba kapcsolni.

N: Vissza (Back) gomb

Az LCD kijelző visszatér az előző képernyőre.
