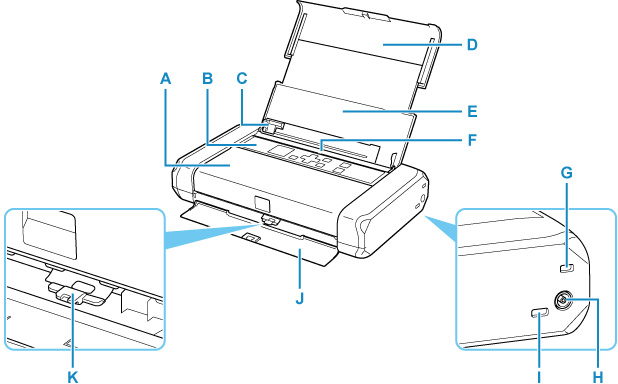

Vedere din faţă

A: Capacul capului de imprimare

Deschideţi pentru a înlocui un rezervor de cerneală sau pentru a îndepărta hârtia blocată din interiorul imprimantei.

B: Panou de operare

Utilizaţi-l pentru a modifica setările imprimantei sau pentru a opera imprimanta.

• Panoul de operare

C: Ghidaj pentru hârtie

Aliniaţi cu partea stângă a stivei de hârtie.

D: Suportul pentru hârtie

Extindeţi pentru a încărca hârtie în tava din spate.

E: Capacul tăvii din spate

Deschideţi pentru a încărca hârtia în tava din spate.

F: Tava din spate

Încărcaţi hârtia aici. Două sau mai multe foi de aceeaşi dimensiune şi de acelaşi tip de hârtie pot fi încărcate simultan şi preluate automat una câte una.

• Încărcarea hârtiei foto/hârtiei simple
• Încărcarea plicurilor

G: Slot de securitate

Introduceţi firul de siguranţă sau alte materiale ca protecţie antifurt.

H: Conectorul adaptorului de c.a.

Conectaţi mufa adaptorului de c.a. aici.

I: Port USB

Introduceţi cablul USB pentru a conecta imprimanta la un computer.

J: Capacul fantei de ieşire a hârtiei

Hârtia imprimată este evacuată.

K: Pârghie pentru grosimea hârtiei

Reglează spaţiul dintre capul de imprimare şi hârtia încărcată pentru a corespunde tipului de suport.

Deplasaţi-o spre stânga când imprimaţi pe plicuri.

Deplasaţi-o spre dreapta când imprimaţi pe altă hârtie în afară de plicuri.

Important

• Nu atingeţi carcasa metalică.

• Nu conectaţi şi nu deconectaţi cablul USB în timp ce imprimanta imprimă cu computerul. Acest lucru poate crea probleme.
