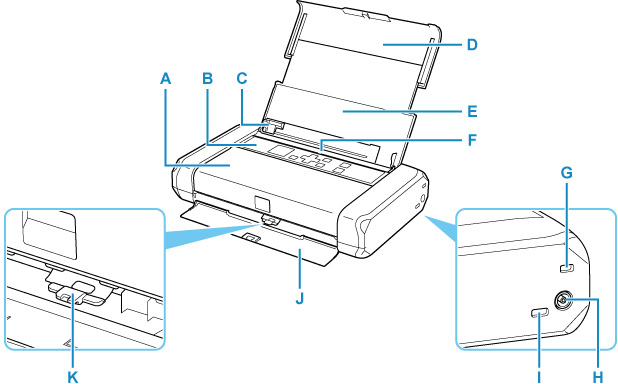

Näkymä edestä

A: Tulostuspään pidikkeen kansi

Avaa tämä, kun vaihdat mustesäiliöitä tai irrotat tulostimen sisään juuttunutta paperia.

B: Käyttöpaneeli

Voit muuttaa tulostimen asetuksia tai käyttää sen toimintoja.

• Käyttöpaneeli

C: Paperiohjain

Kohdista ohjain paperipinon vasenta reunaa vasten.

D: Paperituki

Avaa kansi, kun lisäät paperia takalokeroon.

E: Takalokeron kansi

Avaa tämä, kun asetat paperia takalokeroon.

F: Takalokero

Lisää paperi tähän. Laitteeseen voidaan lisätä samalla kertaa kaksi tai useampia arkkeja samankokoista ja -tyyppistä paperia. Paperit syötetään automaattisesti yksi arkki kerrallaan.

• Valokuvapaperin tai tavallisen paperin asettaminen
• Kirjekuorien asettaminen

G: Suojauspaikka

Kiinnitä turvavaijeri tai jokin muu varkaudenestosuojaus.

H: Verkkolaitteen liitäntä

Kytke mukana toimitettu verkkolaitteen pistoke tähän.

I: USB-portti

Kytke tulostin tietokoneeseen liittämällä USB-kaapeli.

J: Paperin luovutustason kansi

Tulostettavat paperit tulevat ulos tästä.

K: Paperin paksuudensäätövipu

Vaihtaa tulostuspään ja tulostimessa olevan paperin välistä tilaa tulostusmateriaalia vastaavaksi.

Aseta vasemmalle tulostettaessa kirjekuoriin.

Aseta oikealle tulostettaessa muuhun paperiin kuin kirjekuoriin.

Tärkeää

• Älä kosketa metallikoteloa.

• Älä irrota tai kytke USB-kaapelia, kun tulostin tulostaa tietokoneesta. Tämä saattaa aiheuttaa ongelmia.
