Tulostuspään asennon manuaalinen kohdistus

Sinulla täytyy olla valmiina: kolme arkkia A4- tai Letter-kokoista tavallista paperia

1. Tarkista, että tulostimeen on kytketty virta.

2. Aseta kolme arkkia A4- tai Letter-kokoista tavallista paperia takalokeroon.

   • Valokuvapaperin tai tavallisen paperin asettaminen

3. Valitse ALKUUN-näytössä (Asetukset).

   • LCD ja Käyttöpaneeli

4. Valitse Ylläpito (Maintenance).

5. Valitse Tulostuspään kohdistus - man. (Print Head Alignment - Manual).



   Vahvistusnäyttö tulee näkyviin.

   Huomautus

   • Voit tulostaa ja tarkistaa nykyiset tulostuspään kohdistusarvot valitsemalla Tulosta pään kohdistusarvo (Print the head alignment value).

6. Valitse Kyllä (Yes).

7. Paina OK-painiketta.

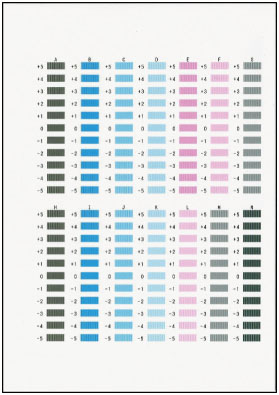

   Tulostuspään kohdistuskuvio tulostuu.

8. Kun Tulostuivatko testikuviot oikein? (Did the patterns print correctly?) tulee näyttöön, varmista, että kuvio tulostui oikein, ja valitse siinä tapauksessa Kyllä (Yes).

9. Tarkista viesti ja valitse OK.

   Tulostuspään kohdistusarvot tulevat näyttöön.



10. Tulkitse ensimmäiset kuviot. Tarkista tulostetut kuviot sarakkeesta A, valitse sen kuvion numero, jossa on huomaamattomimmat raidat, ja paina sitten OK-painiketta.



    Huomautus

    • Jos kaikki kuviot näyttävät erilaisilta, valitse se kuvio, jossa on huomaamattomimmat pystyraidat.

      Hiuksenhienot pystyraidat



      Selvästi erottuvat pystyraidat



11. Toista nämä vaiheet sarakkeille B–N.

12. Tarkista ilmoitus ja paina OK-painiketta.

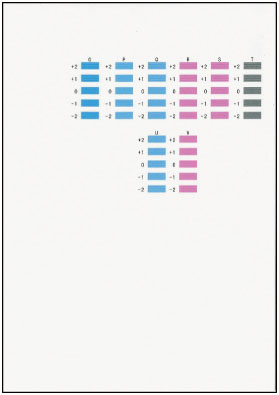

    Toinen kuvioryhmä tulostuu.

13. Tulkitse toiset kuviot. Tarkista tulostetut kuviot sarakkeesta O, valitse sen kuvion numero, jossa on huomaamattomimmat raidat, ja paina sitten OK-painiketta.



    Huomautus

    • Jos kaikki kuviot näyttävät erilaisilta, valitse se kuvio, jossa on huomaamattomimmat vaakaraidat.

      Hiuksenhienot vaakaraidat



      Selvästi erottuvat vaakaraidat



14. Toista nämä vaiheet sarakkeille P–V.

15. Tarkista ilmoitus ja paina OK-painiketta.

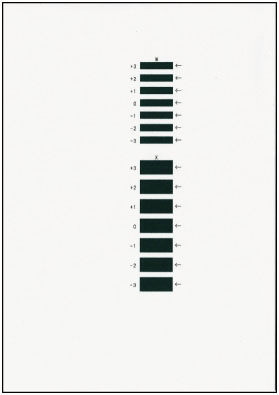

    Kolmas kuvioryhmä tulostuu.

16. Tulkitse kolmannet kuviot. Tarkista tulostetut kuviot sarakkeesta W, valitse sen kuvion numero, jossa on huomaamattomimmat raidat, ja paina sitten OK-painiketta.



    Huomautus

    • Jos kaikki kuviot näyttävät erilaisilta, valitse se kuvio, jossa on huomaamattomimmat vaakaraidat.

      Hiuksenhienot vaakaraidat



      Selvästi erottuvat vaakaraidat



17. Toista nämä vaiheet, kunnes olet syöttänyt kaikki kuvionumerot sarakkeisiin X.

18. Valitse OK, kun näyttöön tulee ilmoitus toiminnon päättymisestä.
