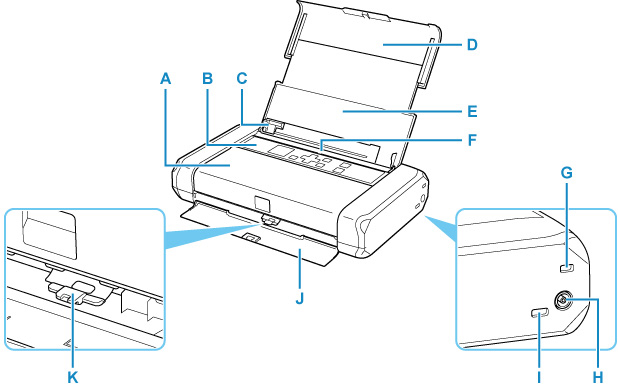

Изглед отпред

A: Капак на печатащата глава

Отворете, за да смените резервоар за мастило или да отстраните заседнала хартия в принтера.

B: Операционен панел

Използвайте за промяна на настройките на принтера или за работа с него.

• Операционен панел

C: Водач за хартия

Изравнете с лявата страна на топчето хартия.

D: Подложка за хартия

Изтеглете, за да заредите хартия в задната тава.

E: Капак на задната тава

Отворете, за да заредите хартия в задната тава.

F: Задна тава

Заредете хартия тук. Два или повече листове от един и същ формат и тип хартия могат да се заредят наведнъж и да се подават автоматично един по един.

• Зареждане на фотохартия/обикновена хартия
• Зареждане на пликове

G: Гнездо за защита

Пъхнете осигурителния кабел или други материали като защита срещу кражба.

H: Съединител за променливотоков адаптер

Тук пъхнете щепсела на доставения променливотоков адаптер.

I: USB порт

Включете USB кабела за свързване на принтера с компютър.

J: Капак на изходното гнездо за хартия

Отпечатаният лист се изважда.

K: Лост за дебелина на хартията

Превключва разстоянието между печатащата глава и поставената хартия, така че да съответства на типа носител.

Настройте наляво, когато печатате върху пликове.

Настройте надясно, когато печатате върху хартия, различна от пликове.

Важно

• Не докосвайте металния корпус.

• Не включвайте и не изключвайте USB кабела, докато принтерът печата с помощта на компютъра. Това може да доведе до повреда.
