Vergr./Verkl.
Hierdurch werden Bilder vergrößert bzw. verkleinert
Dieses Element wird beim Auswählen von Menü (Menu) und dann Funktionseinstellungen (Function Settings) > Drucker (Printer) > Druckereinstellungen (Printer Settings) > HP-GL/2 Einstellungen (HP-GL/2 Settings) > Einst. Papier (Paper Settings) auf dem Bildschirm Startseite (Home) angezeigt.
-
Anpassg an Papierformat (Fit paper size)
Hierdurch wird das Bild für den Druck vergrößert bzw. verkleinert, sodass es auf das in den Drucker eingelegte Papier passt.
Hinweis- Die Breite von Datenlinien wird nicht vergrößert oder verkleinert.
- Die Breite Rändern wird nicht vergrößert oder verkleinert. Aus diesem Grund stimmen die Skalierung auf die Papiergröße und die Bildskalierung der nachträglichen Verarbeitung eventuell nicht überein.
- Die maximale Vergrößerungs-/Verkleinerungsrate für diese Einstellung wird mittels (maximale Breite/1 Zoll x 100 %) errechnet. Daher beträgt die maximale Rate für 24-Zoll-Modelle 2400 %, für 36-Zoll-Modelle 3600 % und für 44-Zoll-Modelle 4400 %. Falls das Ergebnis der Berechnung die maximale Rate überschreitet, wird das Bild anhand der maximalen Rate für das betreffende Modell skaliert.
-
1:1
Das Bild wird nicht vergrößert/verkleinert.
-
Skalierung (Scaling)
Hierdurch wird das Bild auf den angegebenen Skalierungswert für den Druck vergrößert bzw. verkleinert.
Die Skalierung lässt sich innerhalb eines Bereichs von 25 % bis 400 % angeben.
Hinweis- Die Breite von Datenlinien und Rändern wird nicht vergrößert oder verkleinert.

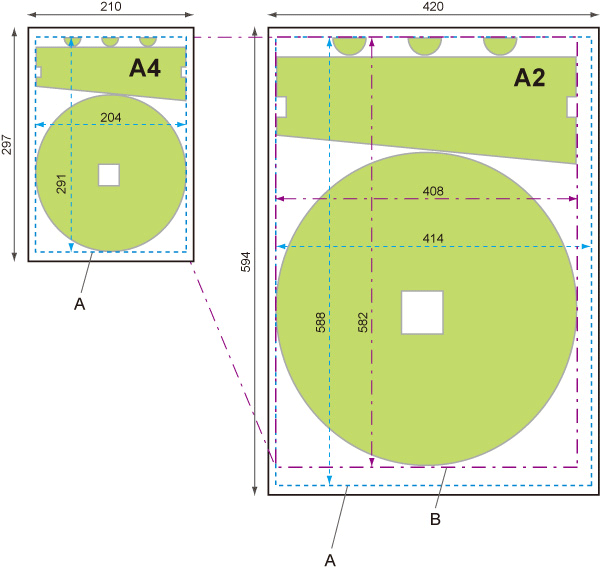

BEISPIEL FÜR EINSTELLUNGEN ZUM VERGRÖßERN/VERKLEINERN BEI DER Skalierung (Scaling)
Die Fläche des Ausgabeobjekts wird gemäß der Einstellung unter Skalierung (Scaling) vergrößert bzw. verkleinert. Der Ursprung befindet sich in der linken oberen Ecke.
Beispielsweise führt die Verdopplung der Länge und Breite eines Papiers im Format A4 zum Format A2.
Falls 3 mm breite Ränder vorliegen, beträgt die Fläche des Ausgabeobjekts im A4-Format 291 mm x 204 mm.
Geben Sie für die Einstellung Skalierung (Scaling) einen Wert von 200 % an, um ein Nachbearbeitungsformat von 582 mm x 408 mm zu erhalten.
(Beachten Sie, dass die Umgebungsbedingungen dazu führen können, dass sich das Papier zusammenzieht oder ausdehnt.)
- Fläche des Ausgabeobjekts
- 200 % Nachbearbeitungsformat

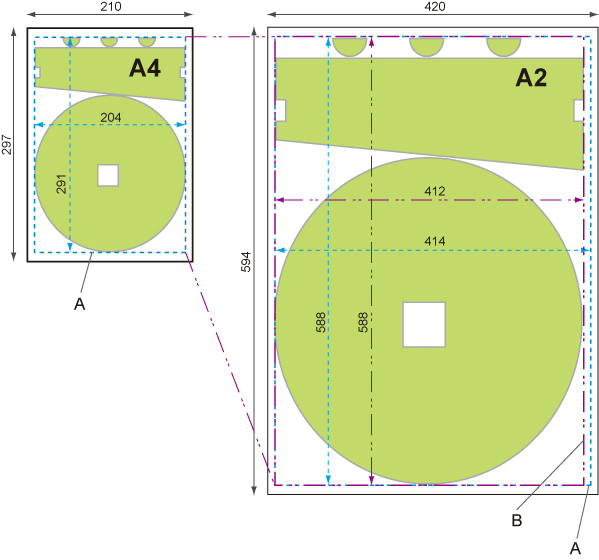

BEISPIEL FÜR EINSTELLUNGEN ZUM VERGRÖßERN/VERKLEINERN BEI DER Anpassg an Papierformat (Fit paper size)
Anpassg an Papierformat (Fit paper size) erweitert oder verkleinert die lange Seite des Ausgabeobjektbereichs der Druckdaten, sodass diese der langen Seite des Ausgabeobjektbereichs des Ausgabeseitenformats entspricht. Der Ursprung befindet sich in der linken oberen Ecke.
Die Breite Rändern wird nicht vergrößert oder verkleinert. Aus diesem Grund stimmen die Skalierung auf die Papiergröße und die Bildskalierung der nachträglichen Verarbeitung eventuell nicht überein.
Beispielsweise führt die Verdopplung der Länge und Breite eines Papiers im Format A4 zum Format A2.
Falls 3 mm breite Ränder vorliegen, beträgt die Fläche des Ausgabeobjekts im A4-Format 291 mm x 204 mm.
Durch Auswahl von Anpassg an Papierformat (Fit paper size) ergibt sich ein Nachbearbeitungsformat von etwa 588 mm x 412 mm.
(Beachten Sie, dass die Umgebungsbedingungen dazu führen können, dass sich das Papier zusammenzieht oder ausdehnt.)
- Fläche des Ausgabeobjekts
- Anpassung an lange Seite des Nachbearbeitungsformats
