Übergröße

Hiermit wird angegeben, ob sich die Ränder innerhalb oder außerhalb des Bildzeichnungsbereichs für die HP-GL/2-Daten befinden.

Dieses Element wird beim Auswählen von Menü (Menu) und dann Funktionseinstellungen (Function Settings) > Drucker (Printer) > Druckereinstellungen (Printer Settings) > HP-GL/2 Einstellungen (HP-GL/2 Settings) > Einst. Papier (Paper Settings) auf dem Bildschirm Startseite (Home) angezeigt.

  • AUS (OFF)

    Hiermit werden die Ränder innerhalb des Bildzeichnungsbereichs für die HP-GL/2-Daten angegeben.

    Je nach Layout kann durch das Hinzufügen von Rändern innerhalb des Bildzeichnungsbereichs verursacht werden, dass ein Teil des Bildes abgeschnitten wird.

  • EIN (ON)

    Hiermit werden die Ränder außerhalb des Bildzeichnungsbereichs für die HP-GL/2-Daten angegeben.

    Durch das Hinzufügen von Rändern außerhalb des Bildzeichnungsbereichs wird nicht verursacht, dass ein Teil des Bildes abgeschnitten wird.

    Sie müssen jedoch auf Papier drucken, das größer ist als der durch die HP-GL/2-Daten festgelegte Bildzeichnungsbereich zuzüglich der Ränder oben, unten, links und rechts.

Hinweis

  • Manche CAD-Anwendungen können eine Positionsabweichung vom Original verursachen, sodass das Bild abgeschnitten wird. Probieren Sie die Einstellungen AUS (OFF) und EIN (ON) dieser Funktion aus, um die am besten passende zu finden.

BEISPIELE FÜR EINSTELLUNGEN BEI ÜBERGRÖßE

  1. Gedrucktes Seitenformat
  2. Bildzeichnungsbereich

Wenn Sie ein Bild oben drucken, können Sie bei Verwendung von Übergröße (Oversize) auswählen, wo basierend auf dem Bildzeichnungsbereich Ränder (außerhalb/innerhalb des Bildes) angewendet sollen.

Wählen Sie EIN (ON) aus, um Ränder außerhalb des Bilds anzuwenden, oder wählen Sie AUS (OFF) aus, um jene innerhalb des Bilds anzuwenden.

  • Bei Auswahl von AUS (OFF):

    Der Druckvorgang wird gemäß dem Bildzeichnungsbereich ausgeführt. Der Ursprung ist oben links auf dem Papier angegeben.

    Ränder werden innerhalb des Bildzeichnungsbereichs hinzugefügt.

    B. Bildzeichnungsbereich

    C. Ränder

    Wenn das eigentliche Zeichnungsbild kleiner als der festgelegte Bildzeichnungsbereich ist, wird das Bild nicht von den Rändern abgeschnitten.

  • Bei Auswahl von EIN (ON):

    Der Druckvorgang wird gemäß dem Bildzeichnungsbereich ausgeführt. Der Ursprung ist oben links auf dem Papier angegeben.

    Ränder werden außerhalb des Bildzeichnungsbereichs hinzugefügt.

    B. Bildzeichnungsbereich

    C. Ränder

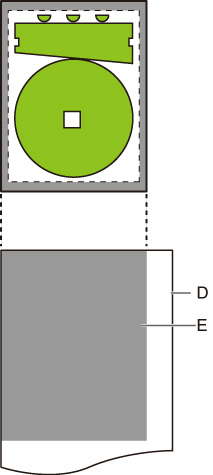

    Wenn Sie das Papierformat für den Druck festlegen, wählen Sie das Format so aus, dass sowohl der Bildzeichnungsbereich als auch die Ränder abgedeckt sind.

    D. Papier für den Druck

    E. Bildzeichnungsbereich mit Rändern

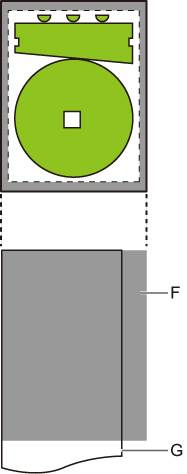

    Wenn Sie ein Papierformat auswählen, bei dem die Ränder nicht mit abgedeckt sind, kann es sein, dass das Bild abgeschnitten wird.

    F. Nicht druckbarer Bereich

    G. Papier für den Druck
