Загрузка рулонов в принтер

Осторожно!

• Положите рулон горизонтально на стол или другую ровную поверхность таким образом, чтобы он не скатился или не упал. Рулоны имеют большой вес, и их падение может привести к травме.

Внимание!

• Перед загрузкой рулона убедитесь, что на внутренней поверхности верхней крышки или направляющей для выхода отсутствуют загрязнения. Если эти области загрязнены, рекомендуется предварительно очистить их.

  • Чистка внутренней поверхности верхней крышки

• Будьте осторожны в обращении с рулонами, чтобы не загрязнить поверхность для печати. Это может повлиять на качество печати. Во время операций с рулонами рекомендуется надевать чистые тканевые перчатки для защиты поверхности печати.

• Если край рулона неровный, грязный или имеет следы ленты, отрежьте его. В противном случае это может привести к возникновению проблем с подачей и повлиять на качество печати. Будьте осторожны, чтобы не разрезать какой-либо штрихкод, напечатанный на рулоне.



• Выровняйте края бумаги на обоих концах рулона. Это может привести к возникновению проблем с подачей.



• При возникновении проблем с подачей сдвиньте спусковой рычаг и загрузите рулон бумаги заново.

Примечание.

• Подробную информацию о размерах и типах рулонов, доступных для использования, см. в разделе "Размеры бумаги" или "Список сведений о бумаге".

• Посмотреть видео

1. Выберите Вставьте бумагу (Load paper) или Заменить бумагу (Replace paper) на главном экране.



2. Выберите Вставьте рулон бумаги (Load roll paper).

   Примечание.

   • В случае подачи бумаги, которая не будет использована, появится сообщение с запросом извлечь ее.

     Выполнив инструкции на экране, чтобы извлечь бумагу, перейдите к следующему шагу.

3. Наклоните панель управления назад.



4. Откройте крышка для рулона бумаги.



5. Поместите рулон бумаги в карман на верхней поверхности принтера.

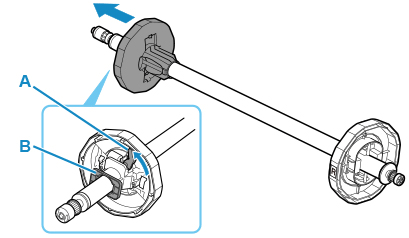

6. Поверните рычаг ограничителя держателя (A) в сторону , чтобы снять блокировку, и удерживая торцевую пластину (B), извлеките ограничитель держателя из держателя рулона.

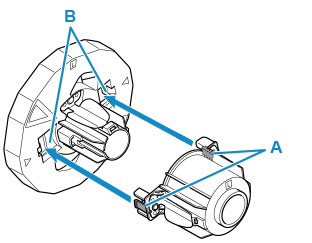

7. При использовании 3-дюймовой бумаги совместите выступы стержневой насадки для 3-дюймовой бумаги (A) с отверстиями держателя рулона (B) и закрепите.

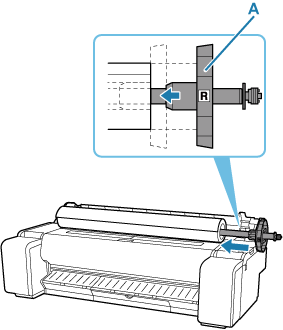

8. Разместив рулон бумаги ведущим краем вперед, вставьте держатель рулона с правой стороны рулона. Вставьте до конца, пока рулон не коснется фланца (A) держателя рулона.



   Внимание!

   • Во время загрузки рулона избегайте сильных ударов принтера рулоном. Это может повредить держатель рулона.

   • Если установить держатель рулона вертикально и опустить на него рулон бумаги, это может привести к повреждению держателя рулона.

9. При использовании 3-дюймовой бумаги совместите выступы насадки для 3-дюймовой бумажной шпули (A) с отверстиями ограничителя держателя (B) и закрепите.

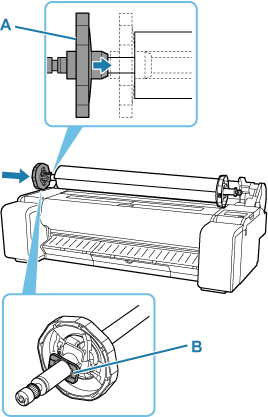

10. Вставьте ограничитель держателя слева в держатель рулона, и удерживая в торцевую пластину (B), нажмите, пока фланец ограничителя держателя (A) не коснется рулона бумаги.



11. Зафиксируйте рычаг ограничителя держателя (A), повернув его в сторону .



12. Сдвиньте держатель рулона вправо.

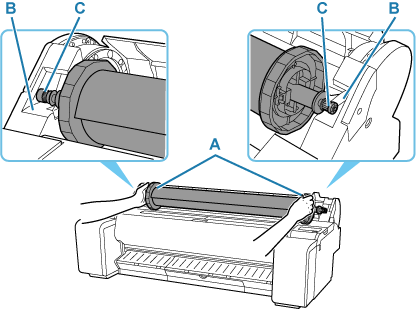

13. Удерживая фланец держателя рулона (A), сдвиньте держатель вдоль скользящих направляющих (B) с обеих сторон. Установите держатель ровно в отверстие держателя рулона.



    Осторожно!

    • Постарайтесь не устанавливать держатель рулона в принтер наоборот. Это может привести к повреждению принтера и держателя рулона.

    • Не отпускайте фланцы до установки держателя в отверстие держателя рулона.

    • Будьте осторожны, чтобы не защемить пальцы между скользящими направляющими (B) и валом держателя рулона (C) при загрузке рулонов.

    Внимание!

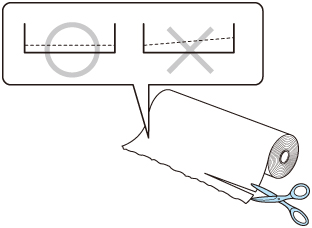

    • Если ведущий край рулона бумаги обрезается криво или сгибается, бумага может подаваться неправильно. Обрежьте ведущий край рулона бумаги ножницами или аналогичным инструментом и выпрямите его.

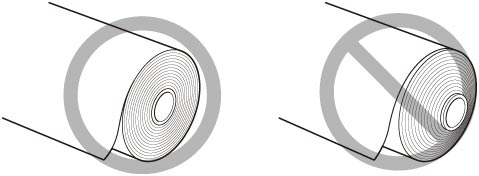

    • Загрузите рулон бумаги таким образом, чтобы он находился в правильном положении.

    • Если рулон бумаги размотался, удалите свободную часть перед загрузкой рулона.

    • Если бумага сморщена или покороблена, выпрямите ее перед загрузкой.

    • Загрузите рулон таким образом, чтобы не было щели между правым краем рулона бумаги и держателем рулона.



14. Вставьте край рулона в отверстие для подачи (A) и вытяните бумагу вперед, пока не прозвучит тональный сигнал.



    Внимание!

    • Если ведущий край бумаги не отделяется от рулона и его трудно вставить в отверстие для подачи, слегка вытяните рулон перед тем, как вставить его край в отверстие для подачи.

    • Будьте осторожны, чтобы не загрязнить поверхность бумаги рулона для печати во время ее загрузки в слот. Это может повлиять на качество печати. Во время операций с рулонами рекомендуется надевать чистые тканевые перчатки для защиты поверхности печати.

15. Когда начнется подача бумаги, выполните указанные ниже действия на основе настройки Распр.оставшуюся часть рул. (Manage remaining roll amount) и штрихкода, напечатанного на рулоне бумаги.

    • Отслеживание количества оставшейся в рулоне бумаги

    • При выборе значения Выключить (Disable) или Автооценка (Auto estimate) для параметра Распр.оставшуюся часть рул. (Manage remaining roll amount).

      • При выборе значения Вручную (Manual) или Автоматически с подтв. (Auto with confirmation) для параметра Метод выбора типа носителя (Media type selection method).

        На сенсорном экране откроется меню для выбора типа носителя. На сенсорном экране выберите тип носителя, который будет использоваться.

      • При выборе значения Автоопределение (Auto detect) для параметра Метод выбора типа носителя (Media type selection method).

        На сенсорном экране отобразится предполагаемый тип носителя. Через 5 секунд будет выбран первый вариант типа бумаги. При необходимости выбрать другой вариант можно использовать сенсорный экран для выбора нужного типа бумаги.

    • Если выбрано значение Штрихкоды (Barcodes) для параметра Распр.оставшуюся часть рул. (Manage remaining roll amount), и на рулоне напечатан штрихкод.

      Тип и оставшееся количество бумаги автоматически определяется на основе напечатанного на рулоне штрихкода. Нет необходимости устанавливать тип и длину бумаги.

    • Если выбрано значение Штрихкоды (Barcodes) для параметра Распр.оставшуюся часть рул. (Manage remaining roll amount), и на рулоне не напечатан штрихкод.

      • При выборе значения Руководство (Manual) для параметра Метод выбора типа носителя (Media type selection method).

        Меню выбора типа и длины носителя отображается на сенсорном экране.На сенсорном экране выберите тип носителя, который будет использоваться, и укажите его длину.

      • При выборе значения Автоматически с подтв. (Auto with confirmation) для параметра Метод выбора типа носителя (Media type selection method).

        Меню для выбора определенных вариантов типа носителя и длины бумаги. С помощью сенсорного экрана выберите тип носителя, который необходимо использовать, и укажите длину.

      • При выборе значения Автоопределение (Auto detect) для параметра Метод выбора типа носителя (Media type selection method).

        Меню для выбора определенных вариантов типа носителя и длины бумаги.Через 5 секунд будет выбран первый вариант типа бумаги. При необходимости выбрать другой вариант можно использовать сенсорный экран для выбора нужного типа бумаги.

    Примечание.

    • Если вы выбрали значение Автоматически с подтв. (Auto with confirmation) или Автоопределение (Auto detect) для параметра Метод выбора типа носителя (Media type selection method) и используете штрихкод для управления оставшимся рулоном бумаги, сначала считывается штрихкод. Если штрихкод считать не удается, устройство определит тип носителя на основе определенного результата и отобразит возможный вариант.

    • Подробную информацию о доступных типах носителей см. в разделе "Список сведений о бумаге".

    • Если для параметра Метод выбора типа носителя (Media type selection method) задано значение Исп. текущ.тип носителя (Use current media type), выбирать тип бумаги не требуется.

    • При загрузке бумаги ширина рулона бумаги определяется принтером автоматически.

      При использовании рулонов с пользовательской шириной, значения обнаруженной и установленной ширины должны точно совпадать, поскольку даже если загружен правильный рулон бумаги, система обнаружения может не сработать.

      В этом случае вы можете изменить это значение, настроив ширину рулона бумаги с помощью параметра Доб.приор. ширину рулона бум. (Add priority roll paper width).

      • Добавить приоритетное значение ширины рулона бумаги

16. Закройте крышку для рулона бумаги.



    Внимание!

    • Если край рулона бумаги согнут или загрязнен, отрежьте край рулона бумаги.

      • Обрезка рулона бумаги
