Примеры конфигурации корзины

При печати линейной графики на обычной бумаге можно использовать корзину для укладки печатных материалов не только в обычном положении, но и в двух выдвинутых положениях.

В этих выдвинутых положениях корзина вмещает примерно 20 листов печатных материалов.

Размеры бумаги, которые при этом можно использовать, представлены в таблице ниже. Используйте наиболее подходящее положение для данного размера и ориентации бумаги.

Внимание!

  • Используйте обычное положение в следующих ситуациях. При печати нескольких листов в обычном положении извлекайте печатные материалы из корзины по одному листу.

    • Любая бумага, кроме обычной
    • Размеры бумаги, не указанные в приведенной ниже таблице, и печатные материалы, кроме линейной графики
    • Если бумага сильно закручивается из-за плохого качества или условий эксплуатации
    • Если бумага сильно закручена в конце рулона

  • После печати верните корзину в обычное положение.

Выдвинутое положение A

Ориентация бумаги SD-35 / SD-34 SD-26 / SD-25
Книжная

914,4 x 1219,2 мм (36"x48" (ARCH E))

609,6 x 914,4 мм (24"x36" (ARCH D))

841,0 x 1189,0 мм (A0)

594,0 x 841,0 мм (A1)

609,6 x 914,4 мм (24"x36" (ARCH D))

594,0 x 841,0 мм (A1)

Выдвинутое положение B (толькоSD-35 / SD-26)

Ориентация бумаги SD-35 SD-26
Альбомная

609,6 x 914,4 мм (24"x36" (ARCH D))

457,2 x 609,6 мм (18"x24" (ARCH C))

594,0 x 841,0 мм (A1)

420,0 x 594,0 мм (A2)

457,2 x 609,6 мм (18"x24" (ARCH C))

420,0 x 594,0 мм (A2)

Обычное положение

Вид обычного положения

Выдвинутое положение A

Вид выдвинутого положения A

Выдвинутое положение B (толькоSD-35 / SD-26)

Вид выдвинутого положения B

Переключение в выдвинутое положение A

Переключение корзины в выдвинутое положение A выполняется следующим образом.

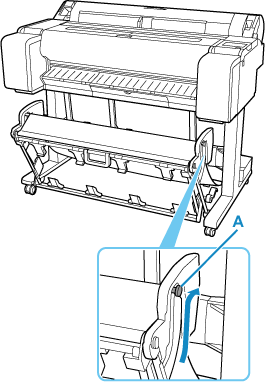

  1. Поднимите поддерживающий стержень, как указано на рисунке (A), и переведите корзину в выдвинутое положение A.

  2. При использовании рулонов бумаги шириной 24 дюйма или A1 (в книжной ориентации) вытяните регулируемый ограничитель (B).

    На этом процедура переключения в выдвинутое положение A завершена.

После завершения печати используйте приведенную ниже процедуру для возврата в обычное положение.

  1. Опустите поддерживающий стержень, как показано на рисунке (C), для возврата в обычное положение.

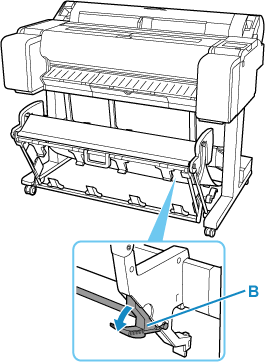

    Если регулируемый ограничитель (B) выдвинут, передвиньте его назад.

  2. Вернитесь в обычное положение.

Переключение в выдвинутое положение B (толькоSD-35 / SD-26)

Переключение корзины в выдвинутое положение B выполняется следующим образом.

  1. Возьмитесь за ручку корзины (A) и вытяните корзину, наклонив ее на себя.

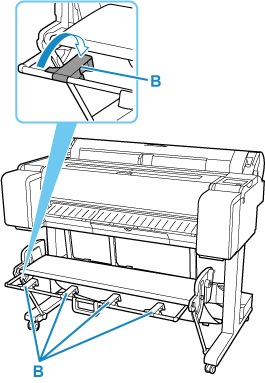

  2. Поверните направляющие для вывода бумаги в корзину (B).

    На этом процедура переключения в выдвинутое положение B завершена.

После завершения печати используйте приведенную ниже процедуру для возврата в обычное положение.

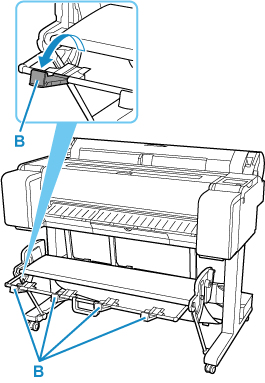

  1. Нажмите на направляющие для вывода бумаги в корзину (B) до фиксации со щелчком.

  2. Удерживая ручку корзины (A), потяните спусковой рычаг корзины (C) на себя.

  3. Продолжая удерживать ручку корзины (A), медленно опустите корзину.

  4. Вернитесь в обычное положение.
