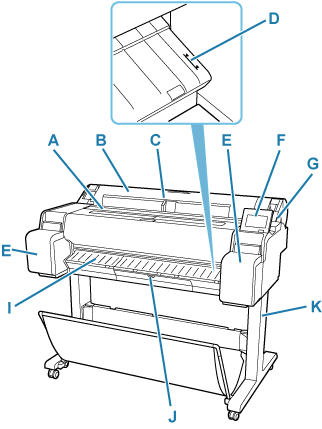

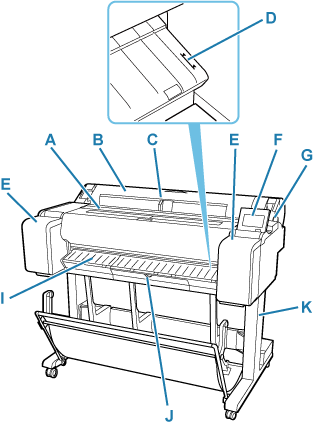

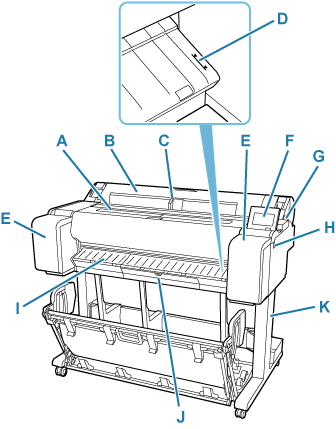

Передняя сторона

TM-355 / TM-255 / TM-5355 / TM-5255

TM-350 / TM-250 / TM-5350 / TM-5250

TM-340 / TM-240 / TM-5340 / TM-5240

A: Верхняя крышка

Откройте эту крышку для установки печатающей головки и удаления при необходимости всей замятой бумаги из принтера.

• Верхняя крышка (внутренняя часть)

B: Крышка для рулона бумаги

Откройте эту крышку для загрузки рулонов.

• Крышка для рулона бумаги (внутренняя часть)

C: Регулятор ширины

При загрузке листов передвиньте этот регулятор в соответствии с размером бумаги.

D: Линия для выравнивания бумаги

Белая линия для выравнивания бумаги.

E: Крышка чернильного контейнера

Откройте эту крышку для замены чернильного контейнера.

В моделях TM-340/TM-240/TM-5340/TM-5240 есть место для хранения запасных чернильных контейнеров внутри левой крышки.

• Крышка чернильного контейнера (внутри)

F: Панель управления

Используйте этот экран для управления принтером и проверки состояния принтера. Угол наклона экрана можно регулировать.

• Панель управления

G: Спусковой рычаг

Для ослабления фиксатора бумаги передвиньте этот рычаг назад.

H: порт для флэш-диска USB

Подключите USB флэш-диск к этому порту.

I: Направляющая для выхода

Поддерживает бумагу на выходе.

J: Крышка картриджа для обслуживания

Откройте эту крышку для замены картриджа для обслуживания.

• Крышка картриджа для обслуживания (внутренняя часть)

K: Подставка для принтера

Подставка, поддерживающая принтер. Оснащена роликами для облегчения его перемещения.

• Подставка для принтера
