Substituição da Cabeça de Impressão

Cabeças de impressão compatíveis

Para detalhes sobre a compatibilidade da cabeça de impressão, consulte Cabeça de impressão.

Precauções ao manusear a cabeça de impressão

Siga as seguintes precauções ao manusear a cabeça de impressão.

Cuidado

• Por segurança, mantenha a cabeça de impressão fora do alcance de crianças.
• Se houver ingestão acidental de tinta, consulte um médico imediatamente.
• Não toque na cabeça de impressão imediatamente após a impressão. A cabeça de impressão fica extremamente quente e há risco de queimaduras.

Importante

• Pode haver tinta ao redor dos ejetores da cabeça de impressão removida. Manuseie a cabeça de impressão com cuidado durante a substituição. A tinta pode manchar as roupas.
• Abra a bolsa da cabeça de impressão somente imediatamente antes da instalação. Depois de remover a cabeça de impressão da bolsa, instale-a imediatamente. Se a cabeça de impressão for deixada como está depois que a bolsa é aberta, os ejetores poderão secar, o que pode afetar a qualidade da impressão.

Como substituir a cabeça de impressão

Cuidado

• Ao substituir a cabeça de impressão imediatamente após a impressão, aguarde alguns minutos antes de substitui-la. As partes metálicas da cabeça de impressão ficam quentes durante a impressão e haverá risco de queimadura se essas partes forem tocadas.

Importante

• Suas mãos podem ficar sujas durante a substituição da cabeça de impressão. Utilize as luvas fornecidas na caixa com a nova cabeça de impressão para substituir.

Nota

• Prepare um novo cartucho de tinta quando os níveis de tinta estiverem baixos.
• Prepare um novo cartucho de manutenção quando a capacidade restante do cartucho de manutenção estiver baixa.

• Assista ao filme

1. Selecione (Configurar (Setup)) na tela INÍCIO.

2. Selecione Manutenção (Maintenance).

3. Selecione Substituição da cabeça (Head Replacement).

4. Selecione Iniciar substituição da cabeça. (Start head replacement.)

   A tinta começa a entrar. Ao concluir, as instruções para o procedimento de substituição da cabeça de impressão aparecem na tela sensível ao toque.

   Demora entre 1 e 2 minutos para que a tinta seja drenada no sistema e para remover a tinta da cabeça de impressão.

5. Abra a tampa superior.



6. Se a tampa de fixação da cabeça de impressão e a alavanca de bloqueio da cabeça de impressão estiverem sujas, utilize um pano úmido completamente torcido para limpar.



   Importante

   • Não toque na escala linear (A) ou no eixo de carro (B). Isso pode resultar em funcionamento inapropriado.


   • Não use lenços de papel, toalhas de papel, tecido áspero ou material semelhante na limpeza, para não riscar a superfície.

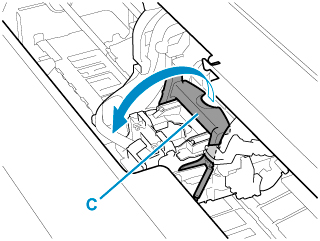

7. Puxe a alavanca de bloqueio da cabeça de impressão para a frente enquanto pressiona o centro (C) com a ponta do dedo.

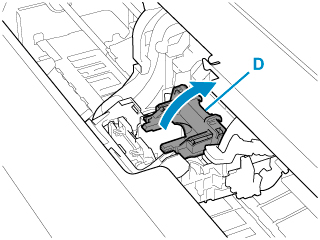

8. Segure o cabo (D) e abra a tampa de bloqueio da cabeça de impressão.

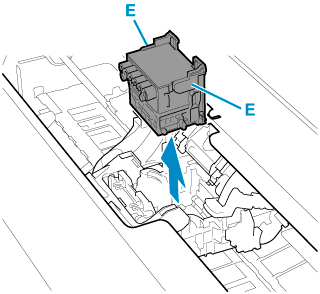

9. Segure os cabos (E) e remova a cabeça de impressão.



   Importante

   • Não toque nos contatos de metal do carro. Evite que sujeira ou partículas sejam depositadas nos contatos do carro. Essas ações danificam a impressora.

   Nota

   • Descarte a cabeça de impressão usada de acordo com os regulamentos locais.

10. Selecione OK no painel de controle.

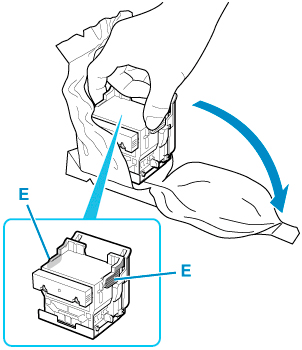

11. Retire a nova cabeça de impressão da bolsa segurando pelos cabos (E).



12. Remova as tampas de proteção laranjas (F, G).

    Segure o cabo (H) para remover a tampa de proteção (G).



    Importante

    • Carregue sempre a cabeça de impressão segurando os cabos direito e esquerdo. Nunca toque no ejetor (I) nem nos contatos metálicos (J). Isso pode danificar a cabeça de impressão e afetar a qualidade da impressão.

    • Nunca toque nos orifícios de tinta (K). Isso pode afetar a qualidade da impressão.


    • A superfície interna da tampa de proteção é revestida com tinta para proteger os ejetores. Tome cuidado para não tocar nessas superfícies ao remover as tampas.
    • A cabeça de impressão contém tinta para proteger os ejetores. Recomendamos remover a tampa de proteção enquanto a segura sobre a bolsa que continha a cabeça de impressão ou de outra forma mantendo-a afastada com segurança dos outros itens para evitar derramamento de tinta e manchas em roupas ou nas áreas ao redor. Se a tinta for derramada acidentalmente, remova a tinta com um pano seco.
    • Se você precisar colocar uma cabeça de impressão em algum lugar temporariamente antes da instalação, não a posicione com os ejetores e os contatos metálicos voltados para baixo. Se os ejetores ou contatos metálicos estiverem danificados, isso pode afetar a qualidade de impressão.
    • Não conecte a peça de proteção removida novamente. Descarte esses materiais de acordo com os regulamentos locais.

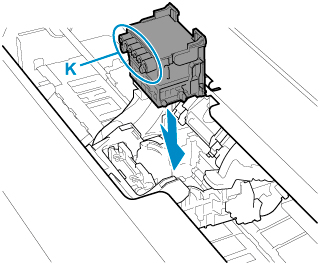

13. Gire os orifícios de tinta (K) em direção à parte frontal e insira a cabeça de impressão no carro.

    Insira a cabeça de impressão totalmente no carro, enquanto toma cuidado para evitar que as peças protegidas pelas tampas de proteção toquem o carro.

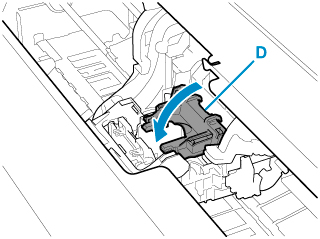

14. Segure a guia (D) da tampa de fixação da cabeça de impressão e abaixe-a para frente para bloquear o cabeçote de impressão.

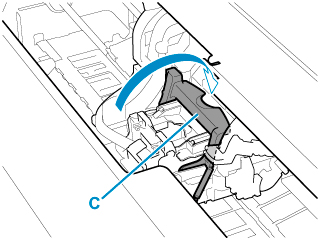

15. Enquanto estiver segurando a parte central (C) da alavanca de bloqueio da cabeça de impressão, abaixe-a na direção da parte traseira.



16. Alinhe a alavanca de ajuste de ângulo com a posição do quadrado vermelho.



17. Feche a tampa superior.



    A tinta agora enche a cabeça de impressão. Isso leva aproximadamente 10 minutos.

    Importante

    • Durante o enchimento da tinta, nunca remova o cartucho de tinta ou o cartucho de manutenção. Tinta pode vazar.

    Nota

    • O ajuste da posição da cabeça de impressão é executado quando ATIVADO (ON) é configurado para Impr. padrão após nova cabeça (Print pattern after new head).

      Siga as instruções na tela sensível ao toque para carregar o papel.
