Carregando rolos na impressora
Siga estas etapas para carregar rolos na impressora.
Cuidado
- Deixe o rolo de lado sobre uma mesa ou outra superfície plana para que ele não role ou caia. Os rolos são pesados, e a sua queda pode causar ferimentos.
Importante
-
Antes de carregar um rolo, verifique se a parte interna da tampa superior ou da guia de saída está suja. Se essas áreas estiverem sujas, recomendamos limpá-las antes.
-
Ao manusear o rolo, tenha cuidado para não sujar a superfície de impressão. Isso pode afetar a qualidade da impressão. Recomendamos usar luvas de tecido limpas ao manipular rolos para proteger a superfície de impressão.
-

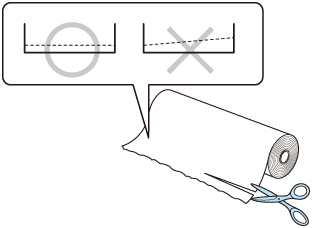

Corte a borda do papel em rolo se ela estiver desigual, suja ou tiver resíduos de fita. Caso contrário, ela poderá causar problemas de alimentação e afetar a qualidade da impressão. Tenha cuidado para não cortar nenhum código de barras impresso no rolo.
-

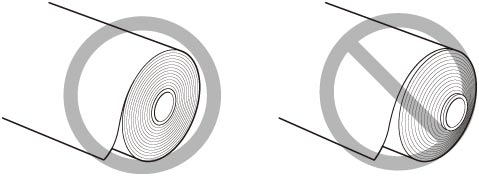

Alinhe as bordas do papel em ambas as extremidades do rolo. Isso pode causar problemas de alimentação.
-
Se ocorrer um problema de alimentação, libere a alavanca de liberação e recarregue o rolo de papel.
Nota
-
Para ver detalhes sobre os tamanhos e tipos de papel em rolo que podem ser usados, consulte "Tamanhos do Papel" ou "Lista de Informações do papel".
-
Selecione Carregar papel (Load paper) ou Substituir papel (Replace paper) na tela Início.
-
Selecione Coloque o papel em rolo (Load roll paper).
Nota-
Se tiver sido avançado um papel que não será usado, uma mensagem será exibida solicitando que você o remova.
Depois de seguir as instruções na tela para remover o papel, vá para a próxima etapa.
-
-
Incline o painel de controle para trás.
-
Abra a tampa do papel em rolo.
-
Coloque o papel em rolo no compartimento, na superfície superior da impressora.
-

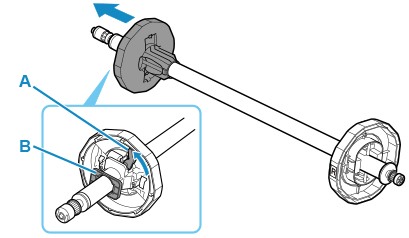

Gire a alavanca do fixador do suporte (A) para a posição
para liberar o bloqueio e, enquanto segura a placa terminal (B), remova o fixador do suporte do suporte do rolo.
-

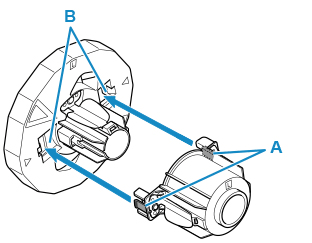

Se o papel com núcleo de 3 polegadas for utilizado, alinhe as abas (A) do anexo de núcleo de papel de 3 polegadas com os orifícios (B) do suporte do rolo e insira com firmeza.
-

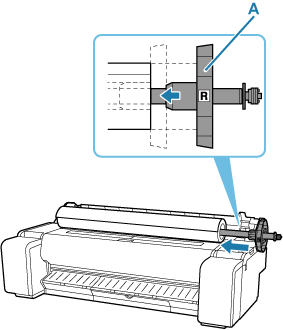

Com a borda inicial do papel em rolo voltada para a frente, como mostrado, insira o Suporte do Rolo a partir do lado direito do rolo. Insira com firmeza até o papel em rolo tocar na flange (A) do suporte de rolo.
Importante-
Ao carregar um rolo, tenha cuidado para não acertar os componentes da impressora com o rolo. Isso pode danificar o suporte de rolo.
-
Se você apoiar o suporte do rolo na vertical e ajustar o papel em rolo soltando-o, o suporte do rolo poderá ser danificado.
-
-
Se o papel com núcleo de 3 polegadas for utilizado, alinhe as abas (A) do anexo de núcleo de papel de 3 polegadas com os orifícios (B) do fixador do suporte e insira com firmeza.
-

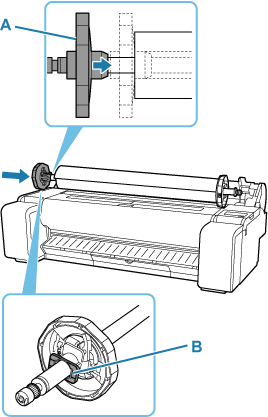

Insira o fixador do suporte a partir da esquerda no suporte do rolo e, enquanto segura a placa terminal (B), empurre com firmeza até que a flange (A) do fixador do suporte toque no papel em rolo.
-
Trave a alavanca do fixador do suporte (A) girando-a na direção de
.
-
Deslize o suporte do rolo para a direita.
-

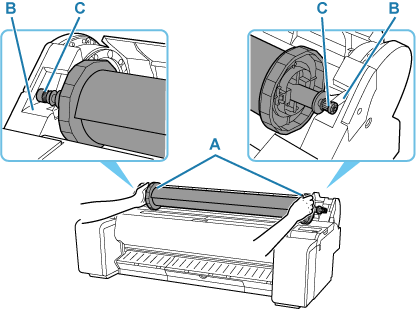

Segurando o flange (A) do suporte do rolo, guie o suporte pelas guias laterais (B) nas duas extremidades, mantendo o nível conforme carrega o slot do suporte em rolo.
Cuidado-
Não force o suporte do rolo para dentro da impressora com as extremidades direita e esquerda invertidas. Isso pode danificar a impressora e o suporte de rolo.
-
Não solte os flanges até que o suporte seja carregado no slot do suporte em rolo.
-
Cuidado para não prender os dedos entre as guias laterais (B) e o eixo (C) do suporte do rolo ao carregar os rolos.
Importante-
Se a borda inicial do papel em rolo for cortada de maneira curva ou dobrada, ela poderá não ser alimentada corretamente. Corte a borda inicial do papel em rolo com tesoura ou similar e endireite-a.
-
Carregue o papel em rolo de modo que ele não seja carregado na direção oposta.
-
Se o papel em rolo estiver desenrolado, elimine a folga antes de carregar o papel em rolo.
-
Se o papel ficar enrugado ou deformado, endireite-o antes de carregá-lo.
-
Carregue o rolo de forma que não exista nenhum espaço entre a borda direita do papel em rolo e o suporte do rolo.
-
-
Insira a borda do rolo no slot de alimentação (A) e avance o rolo até ouvir o tom de alimentação.
Importante-
Se a borda inicial do papel ficar presa no rolo e dificultar a inserção no slot de alimentação, puxe o rolo ligeiramente para fora antes de inserir a borda no slot.
-
Tenha cuidado para não manchar a superfície de impressão do papel do rolo ao inseri-lo no slot. Isso pode afetar a qualidade da impressão. Recomendamos usar luvas de tecido limpas ao manipular rolos para proteger a superfície de impressão.
-
-
Depois que a alimentação de papel começar, faça as operações a seguir de acordo com a configuração de Gerenc. quant. de rolo restante (Manage remaining roll amount) e o código de barras impresso no papel em rolo.
-
Na seleção de Desativar (Disable) ou Estimar automaticamente (Auto estimate) em Gerenc. quant. de rolo restante (Manage remaining roll amount).
-
Na seleção de Manual ou Autom. com confirmação (Auto with confirmation) em Mét. de seleção do tipo de mídia (Media type selection method).
Um menu para seleção do tipo de mídia é exibido na tela sensível ao toque. Opere a tela sensível ao toque e selecione o tipo de mídia a ser utilizado.
-
Na seleção de Detectar automaticament (Auto detect) em Mét. de seleção do tipo de mídia (Media type selection method).
Você verá o candidato para o tipo de mídia estimado para a tela sensível ao toque. Após 5 segundos, o tipo de papel do primeiro item é selecionado. Se você escolher um candidato diferente, poderá usar a tela sensível ao toque para selecionar o tipo de papel desejado.
-
-
Na seleção de Códigos de barra (Barcodes) em Gerenc. quant. de rolo restante (Manage remaining roll amount) e se o código de barra estiver impresso.
O tipo e a quantidade de papel restante são detectados automaticamente com base no código de barras impresso no rolo. Não é preciso especificar o tipo e o comprimento do papel.
-
Na seleção de Códigos de barra (Barcodes) em Gerenc. quant. de rolo restante (Manage remaining roll amount) e se o código de barra não estiver impresso.
-
Na seleção de Manual em Mét. de seleção do tipo de mídia (Media type selection method).
Um menu para seleção do tipo e do comprimento de mídia é exibido na tela sensível ao toque.Opere a tela sensível ao toque, selecione o tipo de mídia a ser utilizado e insira o comprimento.
-
Na seleção de Autom. com confirmação (Auto with confirmation) em Mét. de seleção do tipo de mídia (Media type selection method).
Um menu para selecionar os candidatos de tipo de mídia estimados e o comprimento do papel. Interaja com a tela sensível ao toque, escolha o tipo de mídia que você deseja usar e insira o comprimento.
-
Na seleção de Detectar automaticament (Auto detect) em Mét. de seleção do tipo de mídia (Media type selection method).
Um menu para selecionar os candidatos de tipo de mídia estimados e o comprimento do papel.Após 5 segundos, o tipo de papel do primeiro item é selecionado. Se você escolher um candidato diferente, poderá usar a tela sensível ao toque para selecionar o tipo de papel desejado.
-
Nota-
Se você tiver selecionado Autom. com confirmação (Auto with confirmation) ou Detectar automaticament (Auto detect) no Mét. de seleção do tipo de mídia (Media type selection method) e estiver usando o código de barras para gerenciar o papel em rolo restante, o código de barras será lido primeiro. Se não for possível ler o código de barra, o tipo de mídia será detectado a partir do resultado estimado e o candidato será exibido.
-
Para mais detalhes sobre os tipos de mídia que podem ser selecionados, consulte "Lista de Info. de papel".
-
Se Mét. de seleção do tipo de mídia (Media type selection method) estiver definido como Usar o tipo de mídia atual (Use current media type), você não precisará selecionar o tipo de papel.
-
A largura do papel em rolo é detectada automaticamente pela impressora no carregamento do papel.
Ao utilizar papel em rolo com largura definida pelo usuário, a largura detectada e a largura definida devem ser exatamente iguais, pois, mesmo que o papel correto seja carregado, existe o risco de a detecção falhar.
Nesse caso, você pode evitar o problema definindo a largura do papel que deseja utilizar em Adic. priorid. largura papel rolo (Add priority roll paper width).
-
-
Feche a tampa do papel em rolo.
Importante-
Se a borda do papel em rolo estiver dobrada ou suja, corte essa borda do papel em rolo.
-
