Exemplos de Configurações da Cesta
Ao imprimir desenhos de linha em papel comum, você pode usar a cesta não apenas na posição comum, mas também em dois tipos de posição estendida, convenientes para armazenar o papel impresso.
Nessas posições estendidas, a cesta pode coletar até aproximadamente 20 folhas de material impresso.
Os tamanhos de papel que podem ser usados com essas posições estendidas são mostrados na tabela a seguir. Use a melhor posição para o tamanho e a orientação do papel.
Importante
-
Use a posição regular nas situações a seguir. Se você imprimir várias folhas na posição regular, remova o material impresso da cesta, uma folha de cada vez.
- Papel diferente do papel comum
- Tamanhos de papel não listados na tabela a seguir e materiais impressos diferentes dos desenhos de linha
- Se o papel se curvar excessivamente devido às características do papel ou ao ambiente de uso
- Se o papel se curvar excessivamente perto do final de um rolo de papel
-
Retorne a cesta à posição normal após a impressão.
Posição estendida A
| Orientação do papel | SD-35 / SD-34 | SD-26 / SD-25 |
|---|---|---|
| Retrato |
36"x48" (ARCH E) (914,4 x 1219,2 mm) 24"x36" (ARCH D) (609,6 x 914,4 mm) A0 (841,0 x 1189,0 mm) A1 (594,0 x 841,0 mm) |
24"x36" (ARCH D) (609,6 x 914,4 mm) A1 (594,0 x 841,0 mm) |
Posição Estendida B (apenas SD-35 / SD-26)
| Orientação do papel | SD-35 | SD-26 |
|---|---|---|
| Paisagem |
24"x36" (ARCH D) (609,6 x 914,4 mm) 18"x24" (ARCH C) (457,2 x 609,6 mm) A1 (594,0 x 841,0 mm) A2 (420,0 x 594,0 mm) |
18"x24" (ARCH C) (457,2 x 609,6 mm) A2 (420,0 x 594,0 mm) |
Posição regular
Posição estendida A
Posição Estendida B (apenas SD-35 / SD-26)
Alternar para a Posição Estendida A
Coloque o empilhador na posição Estendida A da seguinte maneira.
-

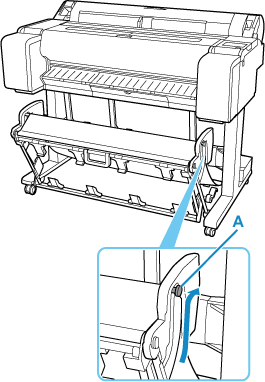

Levante a Haste do Suporte para a posição mostrada (A) e coloque o empilhador na posição Estendida A.
-

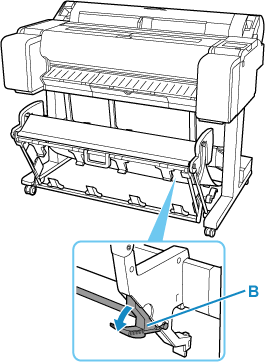

Ao usar o papel em rolo A1 (retrato) ou de 24 polegadas, puxe para fora o Fixador Ajustável (B).
Isso conclui o procedimento para mudar para a posição Estendida A.
Depois que a impressão estiver concluída, use o seguinte procedimento para retornar para a posição regular.
-
Abaixe a Haste de Suporte até a posição mostrada (C) para voltar para a posição regular.
Se o Fixador Ajustável (B) estiver estendido, retraia-o.
-
Volte para a posição regular.
Alternar para a posição Estendida B (apenas SD-35 / SD-26)
Coloque o empilhador na posição Estendida B da seguinte maneira.
-
Segure a alça da cesta (A) e puxe a cesta para que ele se incline em sua direção.
-

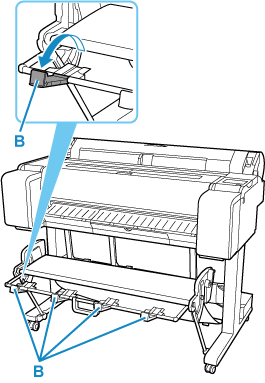

Abra as Guias de Ejeção da Cesta (B).
Isso conclui o procedimento para mudar para a posição Estendida B.
Depois que a impressão estiver concluída, use o seguinte procedimento para retornar para a posição regular.
-

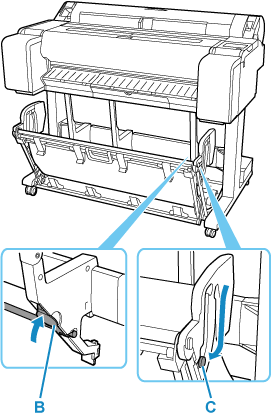

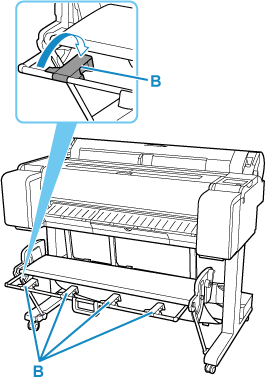

Empurre as Guias de Ejeção da Cesta (B) para fecharem até que elas se encaixem no lugar.
-
Segure a alça da cesta (A) e puxe a alavanca de liberação da cesta (C) em sua direção.
-
Enquanto continuar a pressionar o cabo da cesta (A), abaixe lentamente a cesta.
-
Volte para a posição regular.
