Caricamento di rotoli nella stampante

Effettuare le seguenti operazioni per caricare i rotoli nella stampante.

Attenzione

  • Appoggiare il rotolo lateralmente su un tavolo o su un'altra superficie piana in modo che non rotoli o cada. Il rotolo è pesante, pertanto l'eventuale caduta può causare lesioni.

Importante

  • Prima di caricare un rotolo, verificare che la parte interna del coperchio superiore o della guida di uscita non sia sporca. Se queste aree sono sporche, si consiglia di pulirle prima di eseguire qualsiasi operazione.

  • Quando si maneggia il rotolo, prestare attenzione a non sporcare la superficie di stampa. Questo potrebbe influire sulla qualità di stampa. Per proteggere la superficie di stampa, si consiglia di indossare guanti puliti di tessuto quando si maneggiano i rotoli.

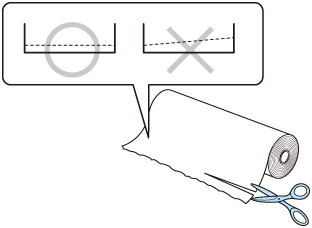

  • Tagliare il bordo della carta in rotolo se non è uniforme, è sporco o presenta residui di nastro adesivo. In caso contrario, può causare problemi di alimentazione e influire sulla qualità di stampa. Prestare attenzione a non tagliare gli eventuali codici a barre stampati sul rotolo.

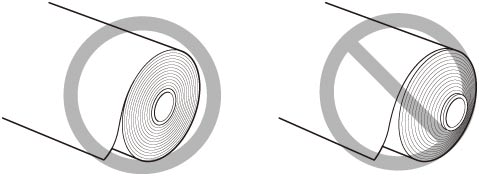

  • Allineare i bordi della carta su entrambe le estremità del rotolo. Ciò potrebbe causare problemi di alimentazione.

  • Se si verifica un problema di avanzamento, rilasciare la leva di rilascio e ricaricare la carta in rotolo.

Nota

Guarda il filmato

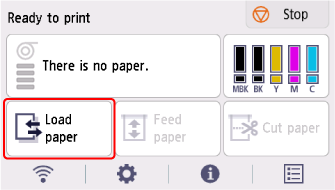

  1. Selezionare Carica carta (Load paper) o Sostituisci carta (Replace paper) nella schermata Home.

  2. Selezionare Caricare carta in rotolo (Load roll paper).

    Nota

    • Se è stata fatta avanzare della carta che non verrà utilizzata, viene visualizzato un messaggio che richiede di rimuoverla.

      Dopo aver seguito le istruzioni sullo schermo per rimuovere la carta, procedere con il passaggio successivo.

  3. Inclinare il pannello dei comandi indietro.

  4. Aprire il coperchio della carta in rotoli.

  5. Posizionare la carta in rotoli nella tasca sulla superficie superiore della stampante.

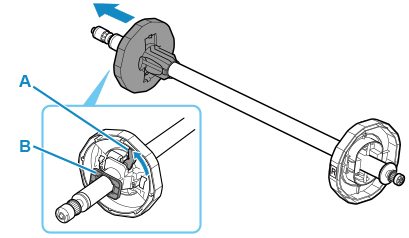

  6. Ruotare la leva del blocco supporto (A) verso la posizione di apertura per rilasciare il blocco, quindi mentre si tiene l'estremità della piastra (B), rimuovere il blocco supporto dal supporto per rotolo.

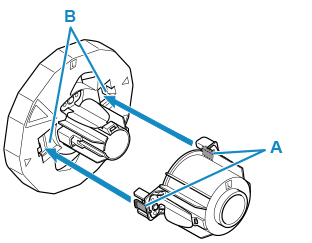

  7. Se si utilizza carta con tubo da 3", allineare le linguette dell'attacco per rotolo da 3" (A) con i fori del supporto per rotolo (B) e inserirle saldamente.

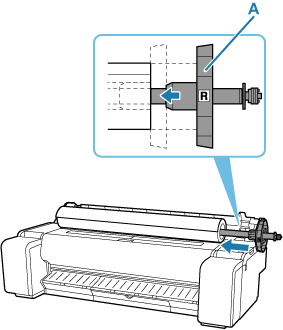

  8. Con il bordo iniziale della carta in rotolo rivolto in avanti, inserire il supporto dal lato destro del rotolo. Inserirle saldamente finché la carta in rotolo non tocca la flangia (A) del supporto per rotolo.

    Importante

    • Durante il caricamento di un rotolo, prestare attenzione a non urtare la stampante con il rotolo. Ciò potrebbe danneggiare il supporto per rotolo.

    • Se si mantiene il supporto per rotolo verticale e si posiziona la carta in rotolo facendola cadere, il supporto per rotolo potrebbe venire danneggiato.

  9. Se si utilizza carta con rotolo da 3", allineare le linguette dell'attacco per rotolo da 3" (A) con i fori del blocco supporto (B) e inserirle saldamente.

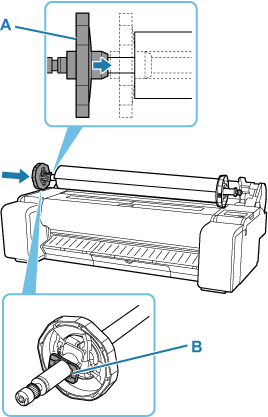

  10. Inserire il blocco supporto procedendo da sinistra nel supporto per rotolo e, mentre si tiene l'estremità della piastra (B), spingerlo a fondo finché la flangia del blocco supporto (A) non tocca la carta in rotoli.

  11. Bloccare la leva del blocco supporto (A) ruotandola verso la posizione di chiusura.

  12. Far scorrere il supporto per rotolo verso destra.

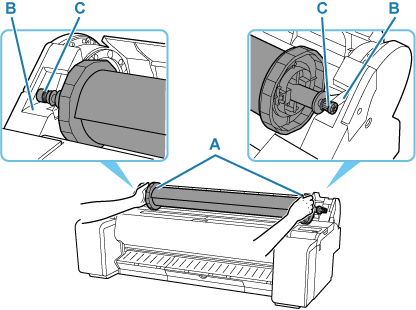

  13. Tenendo premuta la flangia (A) del supporto per rotolo, guidare il supporto lungo le guide di scorrimento (B) su entrambe le estremità, mantenendo il livello del supporto mentre lo si carica nello slot supporto rotolo.

    Attenzione

    • Non forzare il supporto per rotolo nella stampante con le estremità destra e sinistra invertite. Ciò potrebbe danneggiare la stampante e il supporto per rotolo.

    • Non rilasciare le flange finché il supporto non viene caricato nello slot del supporto per rotolo.

    • Fare attenzione a non schiacciarsi le dita tra le guide di scorrimento (B) e l'albero (C) del supporto per rotolo durante il caricamento dei rotoli.

    Importante

    • Se il bordo anteriore della carta in rotolo è storto o piegato, potrebbe non essere alimentato correttamente. Tagliare il bordo anteriore della carta in rotolo con le forbici o uno strumento simile e raddrizzarlo.

    • Caricare la carta in rotolo in modo che non venga caricata nella direzione opposta.

    • Se la carta in rotolo si è srotolata, rimuovere la parte non tesa prima di caricare la carta in rotolo.

    • Se la carta è arricciata o ondulata, appiattirla prima di caricarla.

    • Caricare il rotolo in modo che non siano presenti spazi tra il bordo destro della carta in rotoli e il supporto per rotolo.

  14. Inserire il bordo del rotolo nell'alimentatore manuale (A) e far avanzare il rotolo fino a sentire il suono di alimentazione.

    Importante

    • Se il bordo anteriore della carta è fissato al rotolo ed è difficile da inserire nello slot dell'alimentatore, estrarre delicatamente il rotolo prima di inserirne il bordo nello slot dell'alimentatore.

    • Prestare attenzione a non sporcare la superficie di stampa della carta in rotolo durante l'inserimento nell'alimentatore. Questo potrebbe influire sulla qualità di stampa. Per proteggere la superficie di stampa, si consiglia di indossare guanti puliti di tessuto quando si maneggiano i rotoli.

  15. Dopo l'avvio dell'alimentazione della carta, eseguire le seguenti operazioni in base all'impostazione Gestisci quant. rotolo rimanente (Manage remaining roll amount) e al codice a barre stampato sulla carta in rotoli.

    • Quando si seleziona Disattiva (Disable) o Stima automatica (Auto estimate) in Gestisci quant. rotolo rimanente (Manage remaining roll amount).

      • Quando si seleziona Manuale (Manual) o Automatico con conferma (Auto with confirmation) in Metodo di selezione tipo carta (Media type selection method).

        Sul touchscreen viene visualizzato un menu per la selezione del tipo di supporto. Agire sul touchscreen e selezionare il tipo di supporto da utilizzare.

      • Quando si seleziona Rilevamento automatico (Auto detect) in Metodo di selezione tipo carta (Media type selection method).

        Verrà visualizzato il candidato per il tipo di supporto stimato sul touchscreen. Dopo 5 secondi, viene selezionato il tipo di carta del primo elemento. Se si sceglie un altro candidato, è possibile utilizzare il touchscreen per selezionare il tipo di carta desiderato.

    • Se Codici a barre (Barcodes) è selezionato in Gestisci quant. rotolo rimanente (Manage remaining roll amount) e il codice a barre è stampato.

      Il tipo e la quantità di carta residua vengono rilevati automaticamente in base al codice a barre stampato sul rotolo. Non è necessario specificare il tipo e la lunghezza della carta.

    • Se Codici a barre (Barcodes) è selezionato in Gestisci quant. rotolo rimanente (Manage remaining roll amount) e il codice a barre non è stampato.

      • Quando si seleziona Manuale (Manual) in Metodo di selezione tipo carta (Media type selection method).

        Sul touchscreen viene visualizzato un menu per la selezione del tipo di supporto e della lunghezza.Agire sul touchscreen, selezionare il tipo di supporto da utilizzare e specificarne la lunghezza.

      • Quando si seleziona Automatico con conferma (Auto with confirmation) in Metodo di selezione tipo carta (Media type selection method).

        Un menu per selezionare i tipi di supporto candidati stimati e la lunghezza della carta. Interagire con il touchscreen, selezionare il tipo di supporto che si desidera utilizzare e immettere la lunghezza.

      • Quando si seleziona Rilevamento automatico (Auto detect) in Metodo di selezione tipo carta (Media type selection method).

        Un menu per selezionare i tipi di supporto candidati stimati e la lunghezza della carta.Dopo 5 secondi, viene selezionato il tipo di carta del primo elemento. Se si sceglie un altro candidato, è possibile utilizzare il touchscreen per selezionare il tipo di carta desiderato.

    Nota

    • Se è stato selezionato Automatico con conferma (Auto with confirmation) o Rilevamento automatico (Auto detect) inMetodo di selezione tipo carta (Media type selection method), e si sta utilizzando il codice a barre per gestire la carta in rotolo rimanente, il codice a barre viene letto per primo. Se la lettura del codice a barre non riesce, viene rilevato il tipo di supporto dal risultato stimato e viene visualizzato il candidato.

    • Per i dettagli sui tipi di supporto selezionabili, vedere "Elenco informazioni carta".

    • Se Metodo di selezione tipo carta (Media type selection method) è impostato su Usa tipo supporto attuale (Use current media type), non è necessario selezionare il tipo di carta.

    • La larghezza della carta in rotolo viene individuata automaticamente dalla stampante quando viene caricata la carta.

      Se si utilizza carta in rotolo in un formato carta definito dall'utente, la lunghezza e la larghezza rilevate e quelle impostate devono corrispondere esattamente e, perciò, anche se si carica la carta in rotolo corretta, il rilevamento potrebbe non riuscire.

      In questo caso, è possibile migliorarlo impostando la larghezza della carta in rotolo da utilizzare in Agg. priorità largh. carta rotolo (Add priority roll paper width).

  16. Chiudere il coperchio della carta in rotoli.

    Importante
