Esempio di configurazioni raccoglitore
Quando si stampano disegni di linee su carta comune, è possibile utilizzare il raccoglitore non solo nella posizione normale ma anche in due tipi di posizioni estese adatte per raccogliere il materiale stampato.
In queste posizioni estese, il raccoglitore può raccogliere fino a 20 fogli di materiale stampato.
Le dimensioni della carta che possono essere usate con queste posizioni estese sono mostrate nella tabella seguente. Utilizzare le posizioni migliori per dimensioni della carta e orientamento.
Importante
-
Utilizzare la posizione normale nelle situazioni seguenti. Se si stampano più fogli nella posizione normale, rimuovere il materiale stampato dal raccoglitore un foglio alla volta.
- Carta diversa dalla carta comune
- Dimensioni della carta non elencate nella tabella seguente e materiale stampato diverso dai disegni di linee
- Se la carta si arriccia eccessivamente a causa delle qualità della carta o dell'ambiente di utilizzo
- Se la carta si arriccia eccessivamente in prossimità della fine della carta in rotolo
-
Riportare il raccoglitore nella posizione normale dopo la stampa.
Posizione estesa A
| Orientamento carta | SD-35 / SD-34 | SD-26 / SD-25 |
|---|---|---|
| Verticale |
36"x48" (ARCH E) (914,4 x 1219,2 mm) 24"x36" (ARCH D) (609,6 x 914,4 mm) A0 (841,0 x 1189,0 mm) A1 (594,0 x 841,0 mm) |
24"x36" (ARCH D) (609,6 x 914,4 mm) A1 (594,0 x 841,0 mm) |
Posizione estesa B (solo SD-35 / SD-26)
| Orientamento carta | SD-35 | SD-26 |
|---|---|---|
| Orizzontale |
24"x36" (ARCH D) (609,6 x 914,4 mm) 18"x24" (ARCH C) (457,2 x 609,6 mm) A1 (594,0 x 841,0 mm) A2 (420,0 x 594,0 mm) |
18"x24" (ARCH C) (457,2 x 609,6 mm) A2 (420,0 x 594,0 mm) |
Posizione normale
Posizione estesa A
Posizione estesa B (solo SD-35 / SD-26)
Passaggio alla posizione estesa A
Portare il fascicolatore alla posizione estesa A come indicato di seguito.
-

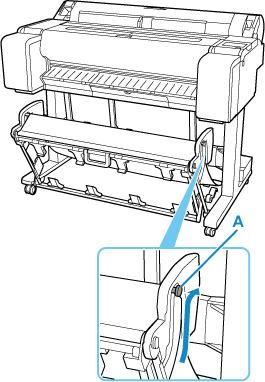

Sollevare l'asta del supporto fino alla posizione mostrata (A) e portare l'impilatrice alla posizione estesa A.
-

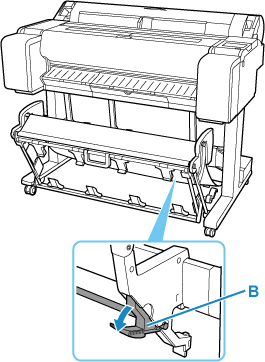

Quando si utilizza la carta in rotolo (verticale) da 24 pollici o A1, estrarre il blocco regolabile(B).
Così viene completata la procedura per passare alla posizione estesa A.
Quando la stampa è terminata, utilizzare la procedura seguente per tornare alla posizione normale.
-

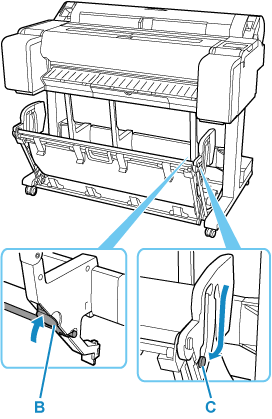

Abbassare l'asta del supporto alla posizione mostrata (C) per tornare alla posizione normale.
Se il Blocco regolabile (B) è esteso, ritirarlo.
-
Tornare alla posizione normale.
Passaggio alla posizione estesa B (solo SD-35 / SD-26)
Portare il fascicolatore alla posizione estesa B come indicato di seguito.
-
Afferrare l'impugnatura del raccoglitore (A) ed estrarre il raccoglitore in modo da inclinarlo verso di sé.
-

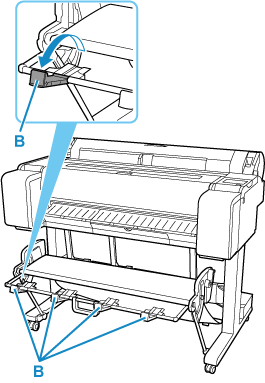

Aprire le guide di estrazione del raccoglitore (B).
Così viene completata la procedura per passare alla posizione estesa B.
Quando la stampa è terminata, utilizzare la procedura seguente per tornare alla posizione normale.
-

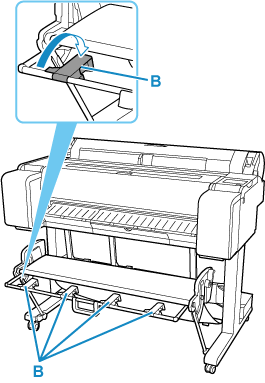

Premere le guide di estrazione del raccoglitore (B) per chiuderle finché non scattano in posizione.
-
Tenere stretta l'impugnatura del raccoglitore (A) e tirare verso di sé la leva di rilascio del raccoglitore (C).
-
Continuando a tenere stretta l'impugnatura del raccoglitore (A), abbassare lentamente il raccoglitore.
-
Tornare alla posizione normale.
