Parte frontale

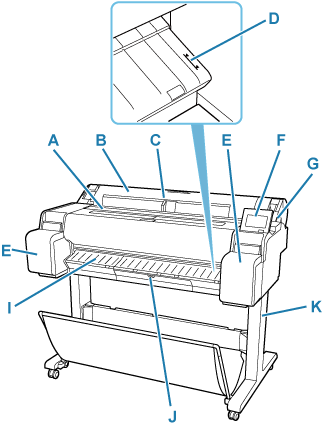

TM-355 / TM-255 / TM-5355 / TM-5255

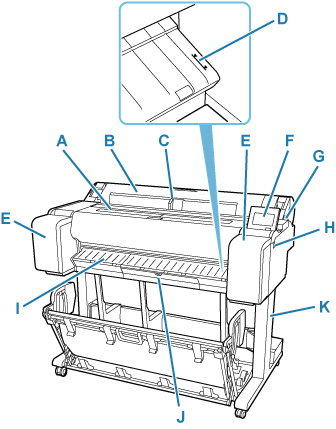

TM-350 / TM-250 / TM-5350 / TM-5250

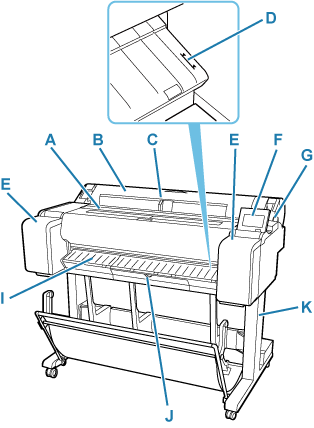

TM-340 / TM-240 / TM-5340 / TM-5240

A: Coperchio superiore

Aprire questo coperchio per installare la testina di stampa e rimuovere eventuale carta inceppata dalle parti interne della stampante.

• Coperchio superiore (parte interna)

B: Coperchio della carta in rotoli

Aprire questo coperchio per caricare i rotoli.

• Coperchio della carta in rotoli (parte interna)

C: Guida della larghezza

Durante il caricamento dei fogli, spostare la guida per adattarla alle dimensioni della carta.

D: Linea allineamento carta

Una linea bianca per l'allineamento della carta.

E: Coperchio del serbatoio d'inchiostro

Aprire questo coperchio per sostituire il serbatoio d'inchiostro.

TM-340/TM-240/TM-5340/TM-5240 dispongono di spazio per conservare i serbatoi d'inchiostro di ricambio all'interno del coperchio sinistro.

• Coperchio del serbatoio d'inchiostro (parte interna)

F: Pannello dei comandi

Utilizzare questo schermo per far funzionare la stampante e verificarne lo stato. L'angolo dello schermo può essere regolato liberamente.

• Pannello dei comandi

G: Leva di rilascio

Nel rilasciare l'Alloggiamento carta, spingere la leva all'indietro.

H: porta dell'unità flash USB

Inserire un'unità flash USB in questa porta.

I: Guida di uscita

Sostiene l'uscita della carta.

J: Coperchio della cartuccia di manutenzione

Aprire questo coperchio per sostituire la cartuccia di manutenzione.

• Coperchio della cartuccia di manutenzione (parte interna)

K: Supporto stampante

Supporto su cui viene poggiata la stampante. È dotato di rotelle per agevolarne lo spostamento.

• Supporto stampante
