Chargement de rouleaux dans l'imprimante

Suivez ces étapes pour charger les rouleaux dans l'imprimante.

Attention

  • Placez le rouleau sur une table ou toute autre surface plate de sorte qu'il ne roule pas ou ne tombe pas. Le rouleau de papier est lourd, donc le laisser tomber peut entraîner des blessures.

Important

  • Avant de charger un rouleau, vérifiez si l'intérieur du capot supérieur ou le guide d'éjection ne sont pas souillés. Si ces zones sont sales, nous recommandons de les nettoyer à l'avance.

  • Lorsque vous manipulez le rouleau, veillez à ne pas salir la surface d'impression. Cela pourrait altérer la qualité d'impression. Nous vous recommandons de porter des gants de tissu propres lors de la manipulation des rouleaux pour protéger la surface d'impression.

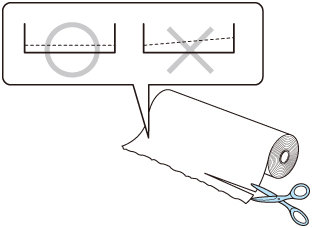

  • Coupez l'extrémité du rouleau de papier s'il est inégal, sale ou s'il présente des résidus de scotch. Sinon, cela risque de poser des problèmes d'alimentation et de réduire la qualité d'impression. Attention à ne couper aucun code-barres imprimé sur le rouleau.

  • Alignez les bords du papier des deux côtés du rouleau. Vous risquez de poser des problèmes d'alimentation.

  • Si un problème d'alimentation se produit, libérez le levier de relâchement et rechargez le papier rouleau.

Remarque

Regardez la séquence

  1. Sélectionnez Chargez du papier (Load paper) ou Remplacer le papier (Replace paper) sur l'écran Accueil.

  2. Sélectionnez Charger le papier rouleau.

    Remarque

    • Si du papier a été avancé, mais qu'il n'est pas utilisé, un message vous demande de le retirer.

      Après avoir suivi les instructions à l'écran pour retirer le papier, passez à l'étape suivante.

  3. Inclinez le panneau de contrôle vers l'arrière.

  4. Ouvrez le capot du rouleau de papier.

  5. Placez le papier rouleau dans le compartiment situé sur le haut de l'imprimante.

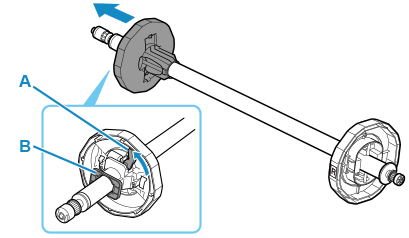

  6. Tournez le levier du butoir du rouleau (A) sur ouvrir pour libérer le verrou, puis, tout en maintenant le plateau d'extrémité (B), retirez le butoir du rouleau du support du rouleau.

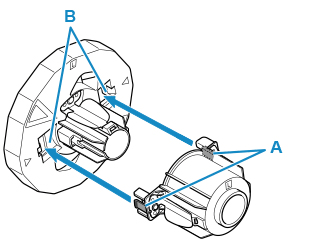

  7. Si vous utilisez un tube à papier de 3 pouces, alignez les onglets de la fixation du tube à papier de 3 pouces (A) avec les orifices du support du rouleau (B) et appuyez d'un coup ferme.

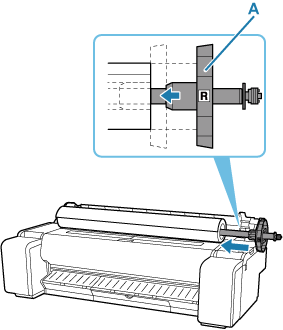

  8. Bord avant du rouleau orienté vers l'avant, insérez le Support du rouleau par la droite du rouleau. Appuyez d'un coup ferme jusqu'à ce que le papier rouleau touche le rebord (A) du support du rouleau.

    Important

    • Lors du chargement d'un rouleau, faites attention à éviter de heurter brutalement l'imprimante avec le rouleau. Vous risqueriez d'endommager le support du rouleau.

    • Si vous placez le support du rouleau à la verticale et que vous fixez le papier du rouleau en le faisant tomber, le support du rouleau risque d'être endommagé.

  9. Si vous utilisez un tube papier 3 pouces, alignez les onglets de la fixation du tube papier 3 pouces (A) avec les orifices du butoir du rouleau (B) et appuyez d'un coup ferme.

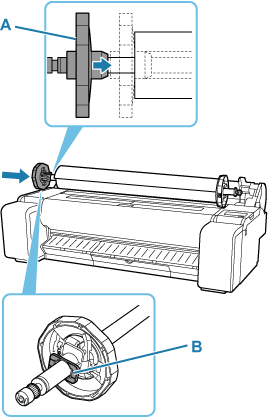

  10. Insérez le butoir du rouleau par la gauche dans le support du rouleau, puis, tout en maintenant le plateau d'extrémité (B), poussez d'un coup ferme jusqu'à ce que le rebord du butoir du rouleau (A) touche le papier rouleau.

  11. Verrouillez le levier du butoir du rouleau (A) en le tournant sur fermer.

  12. Faites glisser le support du rouleau vers la droite.

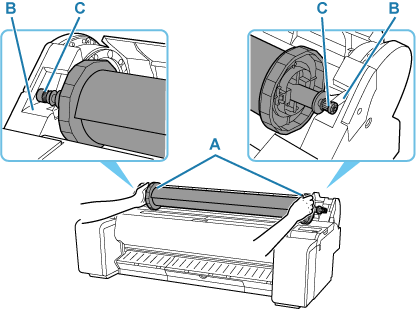

  13. En maintenant le bord du support du rouleau (A), orientez le support le long des glissières (B) sur les deux extrémités, tout en maintenant le niveau du support lorsque vous le chargez dans la fente du support du rouleau.

    Attention

    • Ne forcez pas le support du rouleau dans l'imprimante si les extrémités gauche et droite sont inversées. Vous risqueriez d'endommager l'imprimante et le support du rouleau.

    • Ne relâchez pas les rebords tant que le support n'est pas chargé dans la fente du support de rouleau.

    • Veillez à ne pas vous coincer les doigts entre les glissières (B) et l'arbre du support du rouleau (C) lors du chargement des rouleaux.

    Important

    • Si le bord avant du papier rouleau est coupé de manière ondulée ou est replié, le papier peut ne pas être avancé correctement. Coupez le bord avant du papier rouleau à l'aide de ciseaux ou autre et redressez-le.

    • Chargez le papier rouleau de sorte qu'il ne soit pas chargé dans le sens opposé.

    • Si le rouleau s'est déroulé, retendez-le avant de le charger.

    • Si le papier est froissé ou plié, redressez-le avant de le charger.

    • Chargez le rouleau de façon à ne laisser aucun espace entre le bord droit du papier rouleau et le support du rouleau.

  14. Insérez le bord du rouleau dans la fente d'alimentation (A) et avancez le rouleau jusqu'à ce que vous entendiez la tonalité d'alimentation.

    Important

    • Si le bord avant du papier est coincé dans le rouleau et qu'il est difficile de l'insérer dans la fente d'alimentation, tirez légèrement sur le rouleau avant d'insérer le bord dans la fente d'alimentation.

    • Attention à ne pas salir la surface d'impression du rouleau de papier lorsque vous l'insérez dans la fente. Cela pourrait altérer la qualité d'impression. Nous vous recommandons de porter des gants de tissu propres lors de la manipulation des rouleaux pour protéger la surface d'impression.

  15. Une fois que l'alimentation du papier a commencé, effectuez les opérations suivantes en fonction du paramètre Gérer quantité rouleau restant et du code-barres imprimé sur le papier rouleau.

    • Lorsque vous sélectionnez Désactiver ou Estimation auto dans Gérer quantité rouleau restant.

      • Lorsque vous sélectionnez Manuel ou Auto avec confirmation dans Méth. de sélec. type de support.

        Un menu permettant de sélectionner le type de support s'affiche sur l'écran tactile. À l'aide de l'écran tactile, sélectionnez le type de support à utiliser.

      • Lorsque vous sélectionnez Détection auto dans Méth. de sélec. type de support.

        Vous verrez le support pour le type de support que vous avez estimé sur l'écran tactile. Au bout de 5 secondes, le type de papier du premier élément est sélectionné. Si vous choisissez un autre support, vous pouvez utiliser l'écran tactile pour sélectionner le type de papier de votre choix.

    • Lorsque vous sélectionnez Codes-barres dans Gérer quantité rouleau restant et si le codes-barres est imprimé.

      Le type et la quantité de papier restante sont détectés automatiquement en fonction du code à barres imprimé sur le rouleau. Il n'est pas nécessaire d'indiquer le type et la longueur du papier.

    • Lorsque vous sélectionnez Codes-barres dans Gérer quantité rouleau restant et si le codes-barres n'est pas imprimé.

      • Lorsque vous sélectionnez Manuel dans Méth. de sélec. type de support.

        Un menu permettant de sélectionner le type et la longueur du support s'affiche sur l'écran tactile.À l'aide de l'écran tactile, sélectionnez le type de support à utiliser et indiquez sa longueur.

      • Lorsque vous sélectionnez Auto avec confirmation dans Méth. de sélec. type de support.

        Un menu permettant de sélectionner le type de support estimé et la longueur papier. Interagissez avec l'écran tactile, sélectionnez le type de support de votre choix et indiquez sa longueur.

      • Lorsque vous sélectionnez Détection auto dans Méth. de sélec. type de support.

        Un menu permettant de sélectionner le type de support estimé et la longueur papier.Au bout de 5 secondes, le type de papier du premier élément est sélectionné. Si vous choisissez un autre support, vous pouvez utiliser l'écran tactile pour sélectionner le type de papier de votre choix.

    Remarque

    • Si vous avez sélectionné Auto avec confirmation ou Détection auto dans Méth. de sélec. type de support et que vous utilisez le code-barres pour gérer le papier rouleau restant, le code-barres est lu en premier. S'il ne parvient pas à lire le code-barres, il détecte le type de support à partir du résultat estimé et affiche le support.

    • Pour en savoir plus sur les types de support sélectionnables, reportez-vous à "Liste d'informations sur les papiers".

    • Si Méth. de sélec. type de support est défini sur Utili. type de support act., vous n'avez pas besoin de sélectionner un type de papier.

    • La largeur du papier rouleau est automatiquement détectée par l'imprimante lorsque le papier est chargé.

      Lorsque vous utilisez du papier rouleau avec une largeur de format définie par l'utilisateur, la longueur de largeur détectée et la longueur de largeur définie doivent correspondre exactement, de sorte que même si le papier rouleau correct est chargé, la détection peut échouer.

      Dans ce cas, vous pouvez l'améliorer en définissant la largeur du papier rouleau que vous souhaitez utiliser dans Aj. largeur papier rouleau priori..

  16. Fermez le capot du rouleau de papier.
