Exemples de configuration du panier
Lors de l'impression de dessins au trait sur du papier ordinaire, vous pouvez utiliser le panier non seulement sur la position ordinaire, mais aussi sur deux types de positions étendues pratiques pour attraper les documents imprimés.
Dans ces positions étendues, le panier peut collecter jusqu'à environ 20 feuilles de documents imprimés.
Les formats de papier qui peuvent être utilisés avec ces positions étendues sont indiqués dans le tableau ci-dessous. Utilisez la position qui correspond le mieux au format et à l'orientation du papier.
Important
-
Utilisez la position ordinaire dans les situations suivantes. Si vous imprimez plusieurs feuilles dans la position ordinaire, retirez les documents imprimés du panier un par un.
- Papier autre que du papier ordinaire
- Formats de papier qui n'apparaissent pas dans le tableau suivant et documents imprimés autres que des dessins au trait
- Si le papier se courbe excessivement à cause de la qualité du papier ou de l'environnement d'utilisation
- Si le papier se courbe excessivement près de l'extrémité d'un rouleau de papier
-
Remettez le panier sur la position ordinaire après l'impression.
Position étendue A
| Orientation du papier | SD-35 / SD-34 | SD-26 / SD-25 |
|---|---|---|
| Portrait |
36"x48" (ARCH E) (914,4 x 1 219,2 mm) 24"x36" (ARCH D) (609,6 x 914,4 mm) A0 (841,0 x 1 189,0 mm) A1 (594,0 x 841,0 mm) |
24"x36" (ARCH D) (609,6 x 914,4 mm) A1 (594,0 x 841,0 mm) |
Position étendue B (SD-35 / SD-26 uniquement)
| Orientation du papier | SD-35 | SD-26 |
|---|---|---|
| Paysage |
24"x36" (ARCH D) (609,6 x 914,4 mm) 18"x24" (ARCH C) (457,2 x 609,6 mm) A1 (594,0 x 841,0 mm) A2 (420,0 x 594,0 mm) |
18"x24" (ARCH C) (457,2 x 609,6 mm) A2 (420,0 x 594,0 mm) |
Position ordinaire
Position étendue A
Position étendue B (SD-35 / SD-26 uniquement)
Passage à la position étendue A
Faites passer le récepteur de papier sur la position étendue A comme suit.
-
Placez la Tige de support dans la position indiquée (A) et passez l'empileur en position étendue A.
-

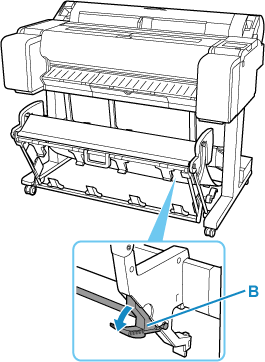

Si vous utilisez du papier rouleau de 24 pouces ou A1 (portrait), retirez la Butée réglable (B).
Cela permet de finaliser la procédure de passage à la position étendue A.

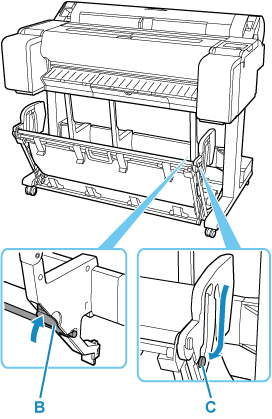

Une fois l'impression terminée, utilisez la procédure suivante pour revenir à la position ordinaire.
-
Placez la Tige de support dans la position indiquée (C) pour revenir à la position ordinaire.
Si la butée réglable (B) est étendue, rétractez-la.
-
Revenez à la position ordinaire.
Passage à la position étendue B (SD-35 / SD-26 uniquement)
Faites passer le récepteur de papier sur la position étendue B comme suit.
-

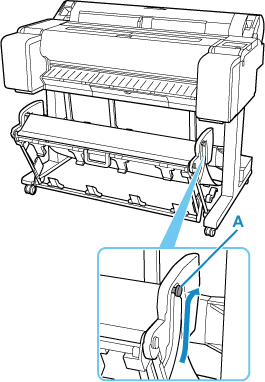

Saisissez la poignée du panier (A) et tirez le panier pour qu'il s'incline vers vous.
-

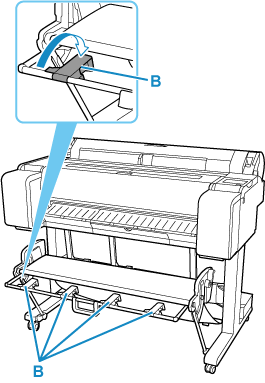

Ouvrez les Guides d'éjection du panier (B).
Cela permet de finaliser la procédure de passage à la position étendue B.
Une fois l'impression terminée, utilisez la procédure suivante pour revenir à la position ordinaire.
-

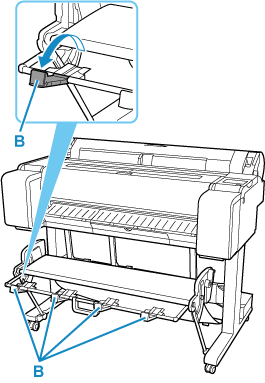

Fermez les Guides d'éjection du panier (B) jusqu'à entendre un clic.
-
Tenez la poignée de panier (A) et tirez le levier de relâchement de panier (C) vers vous.
-
Tout en continuant à maintenir la poignée du panier (A), abaissez lentement le panier.
-
Revenez à la position ordinaire.
