Carga de rollos en la impresora

Siga estos pasos para cargar rollos en la impresora.

Precaución

  • Coloque el rollo sobre el lateral en una mesa u otra superficie plana de manera que no ruede ni caiga al suelo. Los rollos de papel son bastante pesados, y si se cae podría causar lesión.

Importante

  • Antes de cargar un rollo, compruebe si el interior de la cubierta superior o de la guía de salida está sucio. Si estas zonas están sucias, se recomienda limpiarlas con antelación.

  • Cuando sujete el rollo, tenga cuidado para no manchar la superficie de impresión. La calidad de la impresión puede verse afectada. Es recomendable utilizar guantes de tela limpios al manipular los rollos a fin de proteger la superficie de impresión.

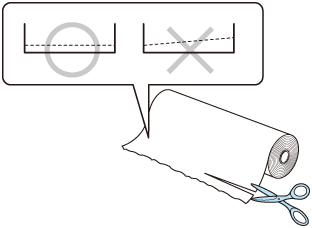

  • Corte el borde del rollo de papel si está desigual, sucio o tiene restos de cinta adhesiva. De lo contrario, podría ocasionar problemas de alimentación y afectar a la calidad de la impresión. Tenga cuidado de no cortar los códigos de barras impresos en el rollo.

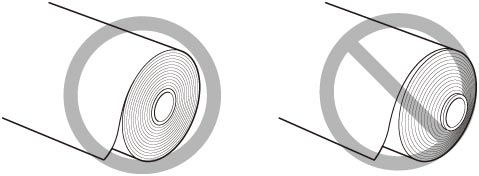

  • Alinee los bordes del papel en ambos extremos del rollo. Podría provocar problemas de alimentación del papel.

  • Si se produce un problema de alimentación del papel, libere la palanca de liberación y vuelva a cargar el rollo de papel.

Nota

Vea la película

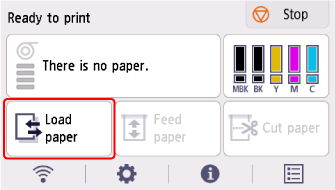

  1. Seleccione Cargar papel. (Load paper) o Sustituir papel (Replace paper) en la pantalla de inicio.

  2. Seleccione Cargar un rollo de papel (Load roll paper).

    Nota

    • Si se ha avanzado ya papel que no se va a utilizar, se mostrará un mensaje para pedirle que lo retire.

      Tras seguir las instrucciones en pantalla para extraer el papel, proceda al siguiente paso.

  3. Incline el panel de control hacia atrás.

  4. Abra la cubierta del rollo de papel.

  5. Coloque el rollo de papel en el compartimento de la parte superior de la impresora.

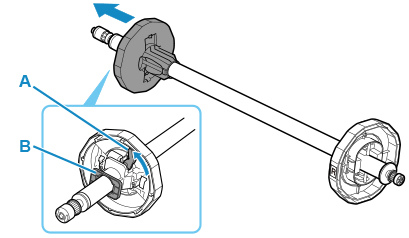

  6. Gire la palanca del tope del soporte (A) hacia abrir para liberar el bloqueo y, mientras sujeta la placa del extremo (B), extraiga el tope del soporte del soporte del rollo.

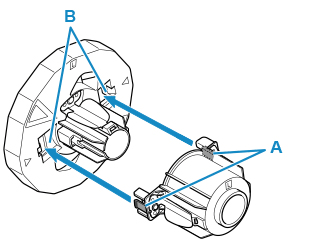

  7. Si utiliza un tubo de papel de 3 pulgadas, alinee las pestañas de la sujeción de tubo de papel de tres pulgadas (A) con los orificios del soporte del rollo (B) e insértelo firmemente.

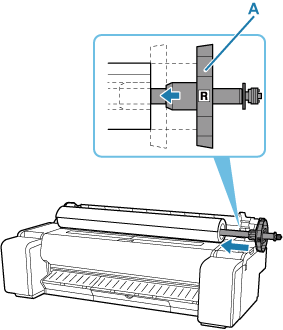

  8. Con el extremo inicial del rollo de papel orientado hacia adelante, inserte el soporte del rollo desde el lado derecho del rollo. Insértelo firmemente hasta que el rollo de papel toque la brida (A) del soporte del rollo.

    Importante

    • Al cargar un rollo, tenga cuidado de no golpear la impresora con el rollo. Esta acción podría dañar el soporte del rollo.

    • Si sujeta el soporte del rollo en posición vertical y coloca el rollo de papel dejándolo caer, el soporte de rollo podría dañarse.

  9. Si utiliza un tubo de papel de 3 pulgadas, alinee las pestañas de la sujeción de tubo de papel de 3 pulgadas (A) con los orificios del tope del soporte (B) e insértelo firmemente.

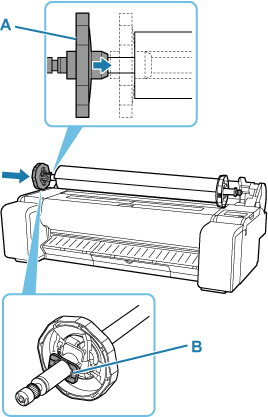

  10. Inserte el tope del soporte desde la izquierda en dirección al soporte del rollo y, a continuación, mientras sujeta la placa del extremo (B), presione firmemente hasta que la brida del tope del soporte (A) entre en contacto con el rollo de papel.

  11. Gire hacia cerrar la palanca del tope del soporte (A) para bloquearla.

  12. Deslice el soporte del rollo hacia la derecha.

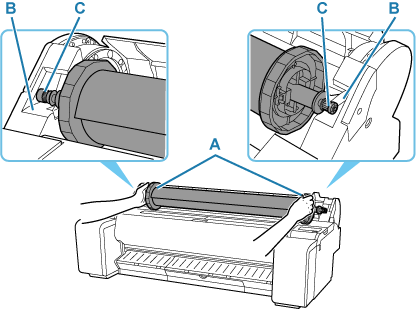

  13. Mientras sujeta la brida del soporte del rollo (A), dirija el soporte por las guías de deslizamiento (B) en ambos extremos, a la vez que sostiene la palanca del soporte mientras la carga en la ranura del soporte de rollo.

    Precaución

    • No introduzca a la fuerza el soporte del rollo en la impresora con los extremos derecho e izquierdo invertidos. Esta acción podría dañar el soporte del rollo.

    • No suelte las bridas hasta que el soporte esté cargado en la ranura del soporte del rollo.

    • Tenga cuidado de no pillarse los dedos entre las guías de deslizamiento (B) y el eje del soporte del rollo (C) al cargar rollos.

    Importante

    • Si el extremo inicial del rollo de papel se ha cortado torcido o plegado, puede que no se alimente correctamente. Corte el extremo inicial del rollo de papel con unas tijeras o un instrumento similar y alíselo.

    • Cargue el rollo de papel de modo que no quede cargado en dirección opuesta.

    • Si el rollo de papel se desenrolla, retire la holgura antes de cargar el rollo de papel.

    • Si el papel está arrugado u ondulado, alíselo antes de cargarlo.

    • Cargue el rollo de forma que no quede ningún espacio entre el borde derecho del rollo de papel y el soporte del rollo.

  14. Inserte el borde del rollo en la ranura de alimentación (A) y haga avanzar el rollo hasta que escuche el sonido de la alimentación de papel.

    Importante

    • Si el extremo delantero del papel está pegado al rollo y es difícil introducirlo en la ranura de alimentación, tire ligeramente del rollo antes de introducir el extremo en la ranura de alimentación.

    • Tenga cuidado de no manchar la superficie de impresión del rollo de papel al insertarlo en la ranura. La calidad de la impresión puede verse afectada. Es recomendable utilizar guantes de tela limpios al manipular los rollos a fin de proteger la superficie de impresión.

  15. Una vez que comienza la alimentación del papel, realice las siguientes operaciones en función de la configuración de Gestionar cantidad rollos restant. (Manage remaining roll amount) y el código de barras impreso en el rollo de papel.

    • Cuando se selecciona Desactivar (Disable) o Estimación automática (Auto estimate) en Gestionar cantidad rollos restant. (Manage remaining roll amount).

      • Cuando se selecciona Manual o Auto. con confirmación (Auto with confirmation) en Método selección tipo de papel (Media type selection method).

        Se muestra un menú para la selección del tipo de soporte en la pantalla táctil. Ponga en funcionamiento la pantalla táctil y seleccione el tipo de soporte que va a utilizar.

      • Cuando se selecciona Detección automática (Auto detect) en Método selección tipo de papel (Media type selection method).

        Verá un candidato para el tipo de soporte que ha estimado para la pantalla táctil. Después de 5 segundos, se selecciona el tipo de papel del primer elemento. Si elige un candidato diferente, puede utilizar la pantalla táctil para seleccionar el tipo de papel que desee.

    • Cuando se selecciona Códigos de barras (Barcodes) en Gestionar cantidad rollos restant. (Manage remaining roll amount) y si el código de barras está impreso.

      El tipo y cantidad de papel restante se detectan automáticamente en función del código de barras impreso en el rollo. No es necesario especificar el tipo y la longitud del papel.

    • Cuando se selecciona Códigos de barras (Barcodes) en Gestionar cantidad rollos restant. (Manage remaining roll amount) y si el código de barras no está impreso.

      • Cuando se selecciona Manual en Método selección tipo de papel (Media type selection method).

        Se muestra un menú para la selección del tipo de soporte y la longitud en la pantalla táctil.Ponga en funcionamiento la pantalla táctil, seleccione el tipo de soporte que va a utilizar e introduzca su longitud.

      • Cuando se selecciona Auto. con confirmación (Auto with confirmation) en Método selección tipo de papel (Media type selection method).

        Se muestra un menú para la selección de los candidatos del tipo de soporte estimado y la longitud de papel. Interactúe con la pantalla táctil, seleccione el tipo de soporte que desee utilizar e introduzca la longitud.

      • Cuando se selecciona Detección automática (Auto detect) en Método selección tipo de papel (Media type selection method).

        Se muestra un menú para la selección de los candidatos del tipo de soporte estimado y la longitud de papel.Después de 5 segundos, se selecciona el tipo de papel del primer elemento. Si elige un candidato diferente, puede utilizar la pantalla táctil para seleccionar el tipo de papel que desee.

    Nota

    • Si ha seleccionado Auto. con confirmación (Auto with confirmation) o Detección automática (Auto detect) en Método selección tipo de papel (Media type selection method) y está utilizando el código de barras para gestionar el rollo de papel restante, se lee primero el código de barras. Si no lee el código de barras, detectará el tipo de soporte del resultado estimado y mostrará el candidato.

    • Para obtener información acerca de los tipos de soporte que puede seleccionar, consulte la "Lista de información sobre el papel".

    • Si el Método selección tipo de papel (Media type selection method) está establecido en Usar tipo soporte actual (Use current media type), no es necesario que seleccione ningún tipo de papel.

    • La impresora detecta automáticamente el ancho del rollo de papel cuando se carga el papel.

      Cuando se utiliza un rollo de papel con un ancho definido por el usuario, el ancho detectado y el ancho establecido deben coincidir exactamente. Por esta razón, aunque se haya cargado el rollo de papel correcto, la detección puede fallar.

      En este caso, puede corregirlo y establecer el ancho del rollo de papel que desea utilizar en Añadir ancho del rollo prioritario (Add priority roll paper width).

  16. Cierre la cubierta del rollo de papel.
