Configuraciones de la cesta de ejemplo
Al imprimir los dibujos de líneas en papel normal, puede utilizar la cesta no solo en la posición estándar, sino también en dos tipos de posiciones extendidas, convenientes para recoger material impreso.
En estas posiciones extendidas, la cesta puede recoger hasta aproximadamente 20 hojas de material impreso.
Los tamaños de papel que se pueden utilizar con estas posiciones extendidas se muestran en la siguiente tabla. Utilice la mejor posición, en función del tamaño y la orientación del papel.
Importante
-
Utilice la posición normal en los siguientes casos. Si imprime varias hojas en la posición normal, retire el material impreso de la cesta hoja a hoja.
- Papel distinto del papel normal
- Tamaños de papel que no aparecen en la siguiente tabla y material impreso distinto de dibujos de líneas
- Si el papel se arruga en exceso debido a las cualidades del papel o el entorno de uso
- Si el papel se arruga excesivamente cerca del final de un rollo de papel
-
Devuelva la cesta a la posición normal después de la impresión.
Posición extendida A
| Orientación del papel | SD-35 / SD-34 | SD-26 / SD-25 |
|---|---|---|
| Vertical |
36"x48" (ARCH E) (914,4 x 1219,2 mm) 24"x36" (ARCH D) (609,6 x 914,4 mm) A0 (841,0 x 1189,0 mm) A1 (594,0 x 841,0 mm) |
24"x36" (ARCH D) (609,6 x 914,4 mm) A1 (594,0 x 841,0 mm) |
Posición extendida B (Solo SD-35 / SD-26)
| Orientación del papel | SD-35 | SD-26 |
|---|---|---|
| Horizontal |
24"x36" (ARCH D) (609,6 x 914,4 mm) 18"x24" (ARCH C) (457,2 x 609,6 mm) A1 (594,0 x 841,0 mm) A2 (420,0 x 594,0 mm) |
18"x24" (ARCH C) (457,2 x 609,6 mm) A2 (420,0 x 594,0 mm) |
Posición normal
Posición extendida A
Posición extendida B (Solo SD-35 / SD-26)
Cambio a la posición extendida A
Cambie el apilador a la posición extendida A, como se indica a continuación.
-

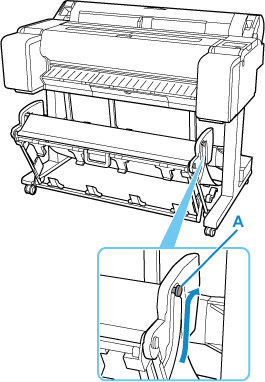

Levante la varilla de soporte a la posición indicada (A) y cambie el apilador a la posición extendida A.
-

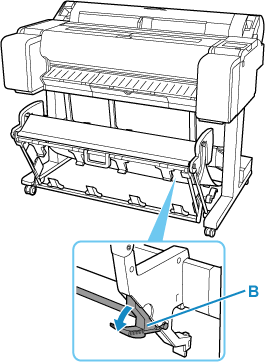

Cuando utilice un rollo de papel de 24 pulgadas o A1 (vertical), tire del tope ajustable (B).
Esta acción completa el procedimiento de cambio a la posición extendida A.
Una vez que la impresión ha finalizado, utilice el siguiente procedimiento para volver a la posición normal.
-

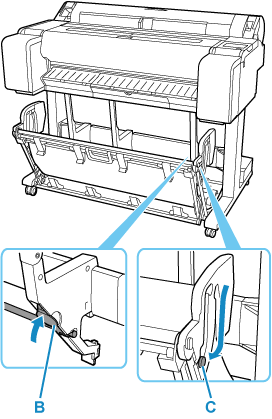

Baje la varilla de soporte a la posición indicada (C) para volver a la posición normal.
Si el tope ajustable (B) se encuentra extendido, retráigalo.
-
Devuélvalo a la posición normal.
Cambiar a la posición extendida B (solo SD-35 / SD-26)
Cambie el apilador a la posición extendida B, tal y como se indica a continuación.
-
Sujete el asa de la cesta (A) y tire de la cesta de forma que se incline hacia usted.
-

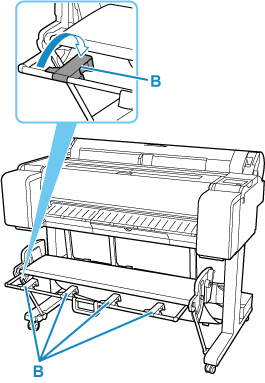

Abra las guías de eyección de la cesta (B).
Esta acción completa el procedimiento de cambio a la posición extendida B.
Una vez que la impresión ha finalizado, utilice el siguiente procedimiento para volver a la posición normal.
-

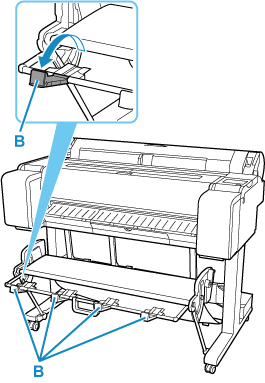

Empuje las guías de eyección de la cesta (B) cerradas hasta que encajen su sitio.
-
Sujete el asa de la cesta (A) y tire hacia usted de la palanca de liberación de la cesta (C).
-
Mientras sigue sujetando el asa de la cesta (A), descienda lentamente la cesta.
-
Devuélvalo a la posición normal.
