Frontal

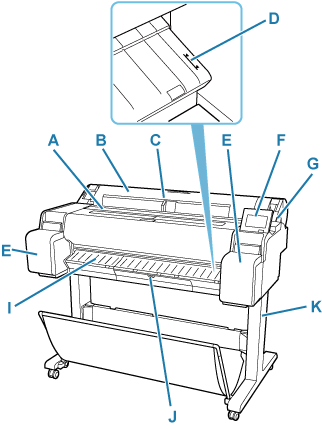

TM-355 / TM-255 / TM-5355 / TM-5255

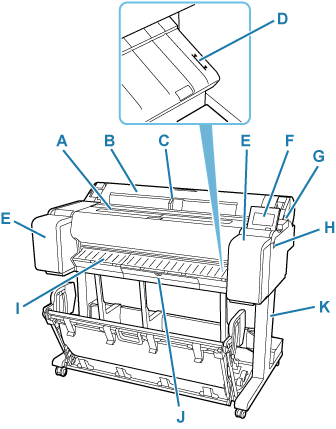

TM-350 / TM-250 / TM-5350 / TM-5250

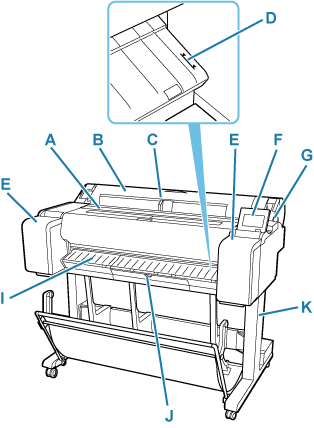

TM-340 / TM-240 / TM-5340 / TM-5240
- A: Cubierta superior
-
Abra esta cubierta para instalar el cabezal de impresión y extraer el papel atascado del interior de la impresora, si es necesario.
- B: Cubierta del rollo de papel
-
Abra esta cubierta para cargar rollos.
- C: Guía de anchura
- Al cargar hojas, mueva la guía para que coincida con el tamaño de papel.
- D: Línea de alineación del papel
- Una línea blanca para la alineación del papel.
- E: Cubierta del depósito de tinta
-
Abra esta cubierta para cambiar el depósito de tinta.
TM-340/TM-240/TM-5340/TM-5240 tienen espacio para guardar depósitos de tinta de repuesto dentro de la cubierta izquierda.
- F: Panel de control
-
Utilice esta pantalla para poner en funcionamiento la impresora y comprobar el estado de la misma. El ángulo de la pantalla puede ajustarse libremente.
- G: Palanca de liberación
- Al liberar la palanca de liberación, empuje esta hacia atrás.
- H: puerto de la unidad flash USB
- Introduzca una unidad flash USB en este puerto.
- I: Guía de salida
- Admite la salida de papel.
- J: Cubierta del cartucho de mantenimiento
-
Abra esta cubierta para cambiar el cartucho de mantenimiento.
- K: Soporte de la impresora
-
Un soporte que sujeta la impresora. Equipado con ruedas giratorias para facilitar su traslado.
