Einlegen von Rollen in den Drucker

Gehen Sie wie folgt vor, um Rollen in den Drucker einzulegen.

Vorsicht

  • Legen Sie die Rolle auf einem Tisch oder einer anderen ebenen Fläche auf die Seite, so dass sie nicht rollt oder herunterfällt. Die Rollen sind schwer und können Verletzungen verursachen, wenn sie fallen gelassen werden.

Wichtig

  • Prüfen Sie vor dem Einlegen einer Rolle, ob die obere Abdeckung oder die Ausgabeführung von innen verschmutzt ist. Sollten diese Bereiche verschmutzt sein, empfehlen wir ihre vorherige Reinigung.

  • Achten Sie beim Umgang mit dem Rollenpapier darauf, die Druckoberfläche nicht zu verschmutzen. Dies kann die Druckqualität beeinträchtigen. Wir empfehlen, beim Umgang mit Rollenpapier saubere Stoffhandschuhe zu tragen, um die Druckoberfläche zu schützen.

  • Schneiden Sie die Rollenpapierkante, wenn diese ungleichmäßig oder schmutzig ist oder Kleberückstände aufweist. Anderenfalls kann das Probleme beim Vorschub verursachen und die Druckqualität beeinträchtigen. Achten Sie darauf, keine auf der Rolle aufgedruckten Strichcodes zu durchschneiden.

  • Richten Sie die Kanten des Papiers an beiden Enden der Rolle aus. Dies kann Probleme mit der Zuführung verursachen.

  • Im Falle eines Problems beim Einzug lösen Sie den Freigabehebel und legen Sie das Rollenpapier erneut ein.

Hinweis

Film ansehen

  1. Wählen Sie Papier einlegen (Load paper) oder Papier nachlegen (Replace paper) auf dem Home-Bildschirm.

  2. Wählen Sie Legen Sie Rollenpapier ein (Load roll paper) aus.

    Hinweis

    • Wenn Papier vorgeschoben wurde, das nicht verwendet wird, fordert eine Meldung Sie zum Entfernen des Papiers auf.

      Nachdem Sie die Anweisungen zum Entfernen des Papiers auf dem Bildschirm befolgt haben, gehen Sie zum nächsten Schritt über.

  3. Kippen Sie das Bedienfeld nach hinten.

  4. Öffnen Sie die Rollenabdeckung.

  5. Legen Sie das Rollenpapier in die Tasche auf der Oberseite des Druckers.

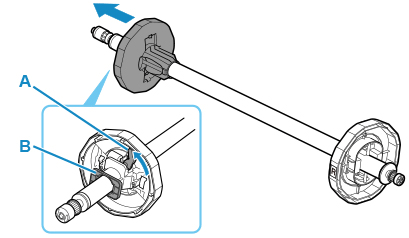

  6. Drehen Sie den Halteranschlag (A) in Richtung Öffnen, um die Sperre aufzuheben. Während Sie die Endplatte (B) festhalten, entfernen Sie den Halteranschlag vom Rollenhalter.

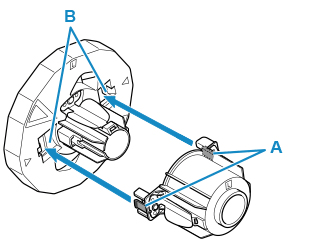

  7. Wenn Sie Papier mit einer 3-Zoll-Spule verwenden, richten Sie die Laschen (A) der 3-Zoll-Papierspulenaufhängung an den Bohrungen (B) des Rollenhalters aus und schieben Sie sie fest hinein.

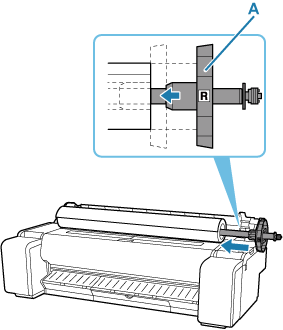

  8. Setzen Sie mit nach vorne zeigender Vorderkante des Rollenpapiers den Rollenhalter an der rechten Seite in die Rolle ein. Setzen Sie die Rolle fest ein, bis das Rollenpapier den Flansch (A) des Rollenhalters berührt.

    Wichtig

    • Achten Sie beim Einlegen einer Rolle darauf, die Rolle nicht hart gegen den Drucker zu stoßen. Dies kann den Rollenhalter beschädigen.

    • Wenn Sie den Rollenhalter senkrecht aufstellen und das Rollenpapier darauf fallen lassen, kann der Rollenhalter beschädigt werden.

  9. Wenn Sie Papier mit einer 3-Zoll-Spule verwenden, richten Sie die Laschen (A) der 3-Zoll-Papierspulenaufhängung an den Bohrungen (B) des Halteranschlags aus und schieben Sie sie fest hinein.

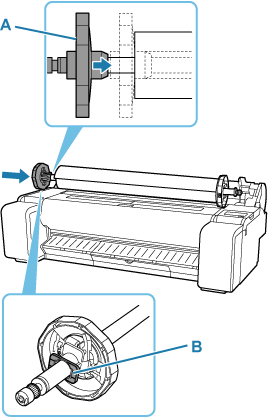

  10. Setzen Sie den Halteranschlag von links in den Rollenhalter und drücken Sie dann, während Sie die Endplatte (B) festhalten, so weit, bis der Flansch (A) des Halteranschlags das Rollenpapier berührt.

  11. Sperren Sie den Halteranschlag (A), indem Sie ihn in Richtung Schließen drehen.

  12. Schieben Sie den Rollenhalter nach rechts.

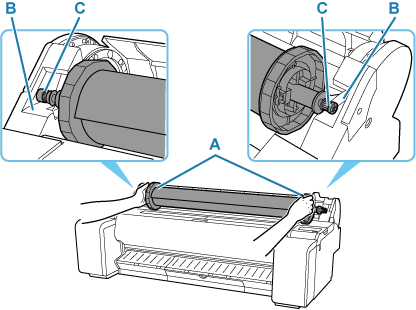

  13. Während Sie den Flansch des Rollenhalters (A) halten, führen Sie den Halter an beiden Enden entlang der beweglichen Führung (B) und halten Sie den Halter beim Einsetzen in die Rollenhalternut gerade.

    Vorsicht

    • Setzen Sie den Rollenhalter nicht mit Gewalt falsch herum in den Drucker ein. Dies kann den Drucker und den Rollenhalter beschädigen.

    • Lassen Sie die Flansche erst los, wenn der Halter in die Rollenhalternut eingesetzt ist.

    • Achten Sie darauf, dass Sie sich beim Einlegen der Rollen nicht die Finger zwischen der beweglichen Führung (B) und der Welle des Rollenhalters (C) klemmen.

    Wichtig

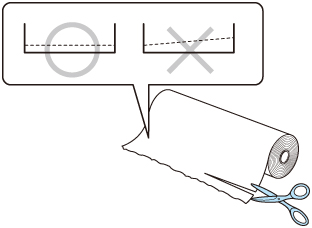

    • Wenn die Vorderkante des Papiers schief geschnitten oder geknickt ist, wird es eventuell nicht korrekt eingezogen. Schneiden Sie die Vorderkante des Rollenpapiers mit einer Schere oder einem ähnlichen geeigneten Werkzeug gerade ab.

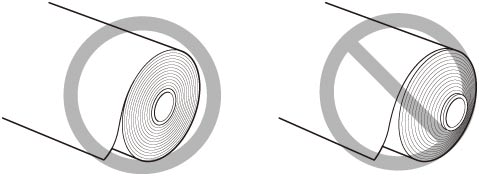

    • Legen Sie das Rollenpapier so ein, dass es nicht in die falsche Richtung abgewickelt wird.

    • Falls sich das Rollenpapier abgewickelt hat, wickeln Sie es wieder fest auf, bevor Sie die Rolle einlegen.

    • Wenn Papier zerknittert oder gewellt ist, streichen Sie es vor dem Einlegen glatt.

    • Setzen Sie die Rolle so ein, dass kein Abstand zwischen der rechten Kante der Rolle und dem Rollenhalter besteht.

  14. Setzen Sie die Kante der Rolle in den Einzugsschacht (A) ein und schieben Sie sie Rolle so weit, bis Sie das Einzugssignal hören.

    Wichtig

    • Wenn die vordere Kante des Papiers an der Rolle klebt und sich nur schwer in den Einzugsschacht einführen lässt, ziehen Sie die Rolle leicht heraus, bevor Sie die Kante in den Einzugsschacht führen.

    • Beschmutzen Sie beim Einlegen in die Führung nicht die Druckfläche des Rollenpapiers. Dies kann die Druckqualität beeinträchtigen. Wir empfehlen, beim Umgang mit Rollenpapier saubere Stoffhandschuhe zu tragen, um die Druckoberfläche zu schützen.

  15. Nachdem der Papiereinzug begonnen hat, führen Sie die folgenden Schritte entsprechend der Einstellung Verbleibnd. Rollenmenge verwalt. (Manage remaining roll amount) und dem auf dem Rollenpapier aufgedruckten Strichcode aus.

    • Bei Auswahl von Deaktivieren (Disable) oder Automatisch schätzen (Auto estimate) unter Verbleibnd. Rollenmenge verwalt. (Manage remaining roll amount).

      • Bei Auswahl von Manuell (Manual) oder Automatisch mit Bestätig. (Auto with confirmation) unter Auswahlmethode für Medientyp (Media type selection method).

        Auf dem Touchscreen wird ein Menü angezeigt, in dem Sie den Medientyp auswählen können. Wählen Sie auf dem Touchscreen den Medientyp aus, der verwendet werden soll.

      • Bei Auswahl von Automatisch erkennen (Auto detect) in Auswahlmethode für Medientyp (Media type selection method).

        Die Option für den Medientyp, den Sie auf dem Touchscreen geschätzt haben, wird Ihnen angezeigt. Nach 5 Sekunden wird der Papiertyp des ersten Elements ausgewählt. Wenn Sie eine andere Option auswählen, können Sie den gewünschten Papiertyp über den Touchscreen festlegen.

    • Bei Auswahl von Strichcodes (Barcodes) unter Verbleibnd. Rollenmenge verwalt. (Manage remaining roll amount) und wenn der Strichcode gedruckt wird.

      Der Papiertyp und die übrige Papiermenge werden automatisch und nach dem auf der Rolle gedruckten Strichcode erkannt. Sie brauchen weder den Typ noch die Länge des Papiers anzugeben.

    • Bei Auswahl von Strichcodes (Barcodes) unter Verbleibnd. Rollenmenge verwalt. (Manage remaining roll amount) und wenn der Strichcode nicht gedruckt wird.

      • Bei Auswahl von Handbuch (Manual) in Auswahlmethode für Medientyp (Media type selection method).

        Auf dem Touchscreen wird ein Menü zur Auswahl des Medientyps und der Länge angezeigt.Wählen Sie auf dem Touchscreen den Medientyp aus, der verwendet werden soll, und geben Sie die Länge ein.

      • Bei Auswahl von Automatisch mit Bestätig. (Auto with confirmation) in Auswahlmethode für Medientyp (Media type selection method).

        Ein Menü zur Auswahl des geschätzten Medientyps und der Papierlänge erscheint. Interagieren Sie mit dem Touchscreen, wählen Sie den Medientyp aus, den Sie verwenden möchten und geben Sie die Länge ein.

      • Bei Auswahl von Automatisch erkennen (Auto detect) in Auswahlmethode für Medientyp (Media type selection method).

        Ein Menü zur Auswahl des geschätzten Medientyps und der Papierlänge erscheint.Nach 5 Sekunden wird der Papiertyp des ersten Elements ausgewählt. Wenn Sie eine andere Option auswählen, können Sie den gewünschten Papiertyp über den Touchscreen festlegen.

    Hinweis

    • Wenn Sie Automatisch mit Bestätig. (Auto with confirmation) oder Automatisch erkennen (Auto detect) in der Einstellung Auswahlmethode für Medientyp (Media type selection method) ausgewählt haben und den Barcode zur Verwaltung des verbleibenden Rollenpapiers verwenden, wird der Barcode zuerst gelesen. Wenn der Barcode nicht gelesen werden kann, wird der Medientyp anhand des geschätzten Ergebnisses erkannt und die Option angezeigt.

    • Nähere Informationen zu Medientypen, die ausgewählt werden können, finden Sie unter "Papierinformationsliste".

    • Wenn die Auswahlmethode für Medientyp (Media type selection method) auf Aktuell. Medientyp verw. (Use current media type) eingestellt ist, müssen Sie keinen Papiertyp auswählen.

    • Die Breite des Rollenpapiers wird vom Drucker automatisch erkannt, wenn das Papier eingelegt wird.

      Wenn Rollenpapier mit einer benutzerdefinierten Breite verwendet wird, müssen die erkannte Breite/Länge und die eingestellte Breite/Länge genau übereinstimmen. Selbst wenn also das richtige Rollenpapier eingelegt wird, kann die Erkennung fehlschlagen.

      In diesem Fall können Sie eine Verbesserung herbeiführen, indem Sie unter Priorit. hinzuf: Breite Rollenpapier (Add priority roll paper width) die Breite des Rollenpapiers einstellen, die Sie verwenden möchten.

  16. Schließen Sie die Rollenabdeckung.

    Wichtig
