Beispielkonfigurationen für den Korb

Beim Drucken von Strichzeichnungen auf Normalpapier können Sie den Korb nicht nur in der regulären Position verwenden, sondern auch in zwei verschiedenen ausgeklappten Positionen, die sich gut für das Auffangen von Druckmaterial eignen.

In der ausgeklappten Position kann der Korb bis zu ca. 20 Blatt Druckmaterial aufnehmen.

Die für die ausgeklappten Position geeigneten Papierformate sind in der untenstehenden Tabelle aufgeführt. Verwenden Sie die Position, die dem Papierformat und der Ausrichtung am besten entspricht.

Wichtig

  • Verwenden Sie in folgenden Situationen die reguläre Position: Wenn Sie mehrere Blätter in der regulären Position bedrucken möchten, entnehmen Sie dem Korb nicht mehr als ein Blatt gleichzeitig.

    • Anderes Papier als Normalpapier
    • Papierformate, die nicht in der folgenden Tabelle aufgeführt sind und gedrucktes Material außer Strichzeichnungen
    • Bei übermäßigem Wellen des Papiers aufgrund der Papierqualitäten oder der Nutzungsumgebung
    • Bei übermäßigem Wellen des Papiers am Ende einer Papierrolle

  • Bringen Sie den Korb nach dem Druck zurück in die reguläre Position.

Ausgefahrene Position A

Papierausrichtung SD-35/SD-34 SD-26/SD-25
Hochformat

36"x48" (ARCH E) (914,4 x 1219,2 mm)

24"x36" (ARCH D) (609,6 x 914,4 mm)

A0 (841,0 x 1189,0 mm)

A1 (594,0 x 841,0 mm)

24"x36" (ARCH D) (609,6 x 914,4 mm)

A1 (594,0 x 841,0 mm)

Ausgeklappte Position B (nur SD-35 / SD-26)

Papierausrichtung SD-35 SD-26
Querformat

24"x36" (ARCH D) (609,6 x 914,4 mm)

18"x24" (ARCH C) (457,2 x 609,6 mm)

A1 (594,0 x 841,0 mm)

A2 (420,0 x 594,0 mm)

18"x24" (ARCH C) (457,2 x 609,6 mm)

A2 (420,0 x 594,0 mm)

Reguläre Position

Abbildung der regulären Position

Ausgefahrene Position A

Abbildung der ausgeklappten Position A

Ausgeklappte Position B (nur SD-35 / SD-26)

Abbildung der ausgeklappten Position B

Wechseln zu ausgeklappter Position A

Bringen Sie den Stapler folgendermaßen in die ausgeklappte Position A:

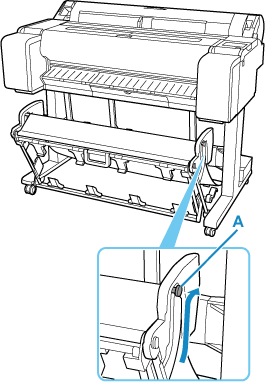

  1. Bringen Sie die Stützvorrichtung in die gezeigte Position (A) und den Stapler in die ausgeklappte Position A.

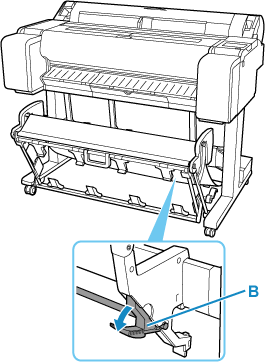

  2. Wenn Sie 24-Zoll- oder A1-Rollenpapier (Hochformat) verwenden, ziehen Sie den verstellbaren Anschlag (B) heraus.

    Damit ist die ausgeklappte Position A fertig eingestellt.

Nach dem Ende des Druckvorgangs gehen Sie folgendermaßen vor, um zur regulären Position zurückzukehren:

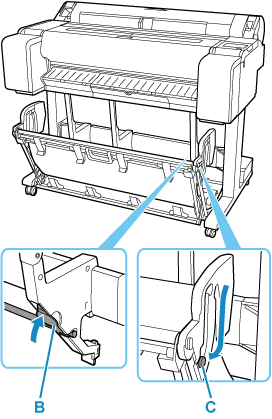

  1. Bringen Sie die Stützvorrichtung in die gezeigte Position (C), um zur regulären Position zurückzukehren.

    Wenn der verstellbare Anschlag (B) ausgeklappt ist, klappen Sie ihn ein.

  2. Bringen Sie den Stapler wieder in die reguläre Position.

Wechseln zu ausgeklappter Position B (nur SD-35 / SD-26)

Bringen Sie den Stapler folgendermaßen in die ausgeklappte Position B:

  1. Greifen Sie den Griff des Korbs (A) und ziehen Sie den Korb heraus, sodass er in Ihre Richtung kippt.

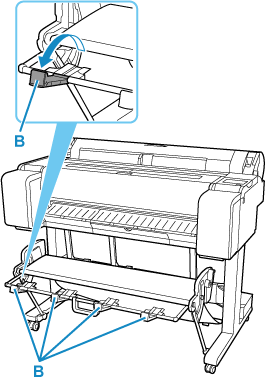

  2. Öffnen Sie die Ausgabeführungen des Korbs (B).

    Damit ist die ausgeklappte Position B fertig eingestellt.

Nach dem Ende des Druckvorgangs gehen Sie folgendermaßen vor, um zur regulären Position zurückzukehren:

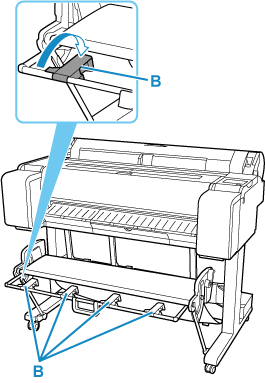

  1. Schließen Sie die Ausgabeführungen des Korbs (B) durch leichten Druck, bis sie mit einem Klicken einrasten.

  2. Halten Sie den Griff des Korbs (A) fest und ziehen Sie den Freigabehebel des Korbs (C) in Ihre Richtung.

  3. Halten Sie den Griff des Korbs (A) weiter fest und ziehen Sie den Korb langsam nach unten.

  4. Bringen Sie den Stapler wieder in die reguläre Position.
