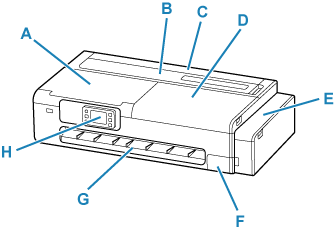

正面

A: 扫描单元/机盖

在执行打印机维护或取出卡纸时打开。

• 内部
• 扫描单元

B: 单页纸进纸盖

在上端进纸盘中装入单页纸、明信片、信封或药袋时打开。

• 俯视图

C: 卷纸进纸盖

装入卷纸时打开。 在单页纸进纸盖处于打开状态时操作。

• 俯视图(装入了卷纸)

D: 机身盖

在执行打印机维护或取出卡纸时打开。

• 内部

E: 墨水盒舱盖

打开以再填充墨水盒。

• 墨水盒舱盖内部、保养墨盒盖内部

F: 保养墨盒盖

更换保养墨盒时将其打开。

• 墨水盒舱盖内部、保养墨盒盖内部

G: 出纸导片

承托输出纸张。

H: 操作面板

用以更改打印机设置或操作打印机。

可通过三个步骤调整操作面板的偏转。

• 操作面板

扫描单元

A: 文档盖板

打开以在稿台玻璃上放置原稿。

B: 稿台玻璃

请在此处放置原稿。

• 在稿台玻璃上放置原稿

C: USB闪存端口

将USB闪存插入此处。

• 打印保存在USB闪存上的照片
• 打印保存在USB闪存上的文档(PDF)
• 将已扫描的数据保存到USB闪存上

墨水盒舱盖内部、保养墨盒盖内部

A: 墨水盒内盖

打开以再填充墨水盒。

B: 墨水盒盖

打开以再填充墨水盒。

C: 墨水盒

位于打印机内部的墨水容器。 墨水量少时需要再填充。

• 再填充墨水盒

D: 保养墨盒

• 保养墨盒

保养墨盒

型号编号：MC-32

吸收用于清洗的墨水。

• 更换保养墨盒

重要事项

• 购买时，请检查型号编号。
