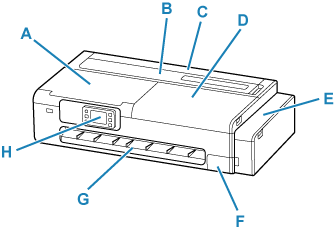

Frente

A: Unidade de digitalização/tampa

Abra quando for realizar manutenção na impressora ou ao remover papel preso.

B: Tampa de Alimentação da Folha Cortada

Abra ao carregar folhas, cartões postais, envelopes ou envelopes de remédio na alimentação superior.

C: Tampa da Alimentação do Papel em Rolo

Abra quando for carregar rolos. Opere com a tampa de alimentação da folha cortada aberta.

D: Tampa de Acesso

Abra quando for realizar manutenção na impressora ou ao remover papel preso.

E: Tampa do cartucho de tinta

Abra para recarregar cartuchos de tinta.

F: Tampa de Manutenção

Abra ao substituir o cartucho de manutenção.

G: Guia de saída

Compatível com papel de saída.

H: Painel de controle

Utilize para alterar as configurações da impressora ou para operá-la.

A inclinação do painel de controle pode ser ajustada em três etapas.

Unidade de digitalização

A: Tampa de documentos

Abra para carregar um original na exposição de documentos.

B: Exposição de documentos

Coloque um original aqui.

C: Porta da unidade flash USB

Insira as unidades flash USB aqui.

A: Tampa Interna do Cartucho de Tinta

Abra para recarregar cartuchos de tinta.

B: Tampas do cartucho

Abra para recarregar cartuchos de tinta.

C: Cartuchos de Tinta

Contêineres de tinta dentro da impressora. Recarregue quando a tinta estiver acabando.

D: Cartucho de manutenção

Número do modelo: MC-32

Absorve tinta usada para limpeza.

Importante
