Caricamento di rotoli nella stampante
Effettuare le seguenti operazioni per caricare i rotoli nella stampante.
Attenzione
-
Appoggiare il rotolo lateralmente su un tavolo o su un'altra superficie piana in modo che non rotoli o cada. Il rotolo è pesante, pertanto l'eventuale caduta può causare lesioni.
Importante
-
Questa stampante può utilizzare carta in rotolo con un diametro esterno di 110 mm (4,4") o inferiore. Per i dettagli su formati e tipi della carta in rotolo utilizzabile, consultare "Formato carta" o "Elenco informazioni carta".
-
Prima di caricare un rotolo, verificare che la parte interna della stampante e della guida di uscita siano puliti. Se queste aree sono sporche, si consiglia di pulirle prima di eseguire qualsiasi operazione.
-
Quando si maneggia il rotolo, prestare attenzione a non sporcare la superficie di stampa. Questo potrebbe influire sulla qualità di stampa. Per proteggere la superficie di stampa, si consiglia di indossare guanti puliti di tessuto quando si maneggiano i rotoli.
-

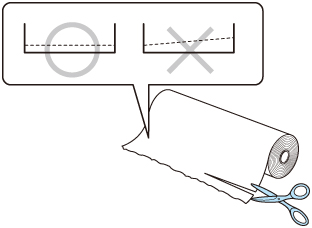

Tagliare il bordo della carta in rotolo se non è uniforme, è sporco o presenta residui di nastro adesivo. In caso contrario, può causare problemi di alimentazione e influire sulla qualità di stampa.
-

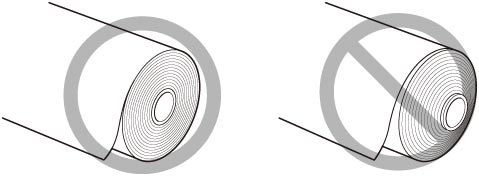

Allineare i bordi della carta su entrambe le estremità del rotolo. Ciò potrebbe causare problemi di alimentazione.
-
Durante il caricamento della carta o la stampa, il bordo iniziale della carta in rotolo potrebbe essere tagliato. La carta tagliata potrebbe rimanere sulla guida di uscita, causando un inceppamento della carta. Pertanto, rimuovere eventuali residui di carta.
-
Selezionare l'area di visualizzazione delle impostazioni della carta nella schermata Home.
-
Selezionare l'area della carta in rotolo.
-
Selezionare Caricare carta in rotolo (Load roll paper) o Sostituisci carta (Replace paper).
Importante-
Se si inserisce carta che non verrà utilizzata, viene visualizzato un messaggio che conferma la sostituzione della carta. Seguire le istruzioni sullo schermo, quindi procedere con il passaggio successivo.
-
Quando il coperchio è pronto per essere aperto, le istruzioni vengono visualizzate sul touchscreen. Non aprire il coperchio prima che vengano visualizzate queste istruzioni.
-
-
Aprire il coperchio dell'alimentatore foglio singolo.
Importante-
Non è possibile caricare la carta in rotolo quando l'alimentatore superiore è aperto. Rimuovere la carta caricata nell'alimentatore superiore e chiudere l'alimentatore superiore.
-
-
Sbloccandolo con la leva, aprire il coperchio dell'alimentatore carta in rotolo.
-
Controllare il contenuto del messaggio e selezionare OK.
-

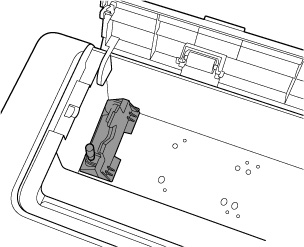

Se necessario, spostare il sostegno del supporto per rotolo per farlo corrispondere alla larghezza della carta in rotolo da caricare.
-
Caricare i rotoli sul supporto per rotolo.
-

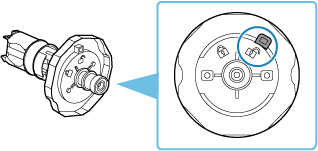

Assicurarsi che le leve di bloccaggio sui supporti per rotolo di sinistra e di destra siano rivolte verso
e sbloccate.
-

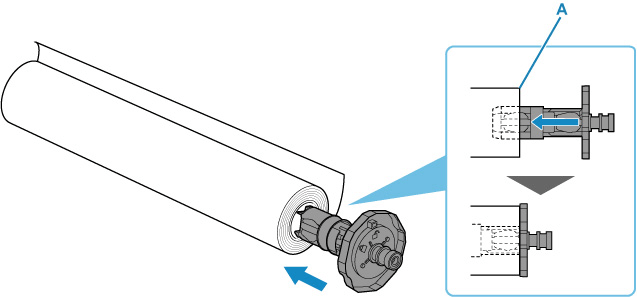

Allineare la direzione di avvolgimento della carta in rotolo come mostrato nella figura, inserire il supporto per rotolo contrassegnato con [R] da destra, quindi spingerlo con decisione finché la parte laterale della carta in rotolo (A) non si trova a filo con il supporto per rotolo senza lasciare spazi.
Inserire il supporto per rotolo contrassegnato con [R] in modo che si trovi a destra.
Attenzione-
Non toccare la parte di metallo all'interno del supporto per rotolo mentre si sta impostando lo stesso supporto per rotolo. I bordi appuntiti del metallo potrebbero causare lesioni.
Importante-
Durante il caricamento di un rotolo, prestare attenzione a non urtare la stampante con il rotolo. Ciò potrebbe danneggiare il supporto per rotolo.
-
-
Ruotare la leva di bloccaggio (B) del supporto per rotolo inserito verso
per bloccarlo.
-

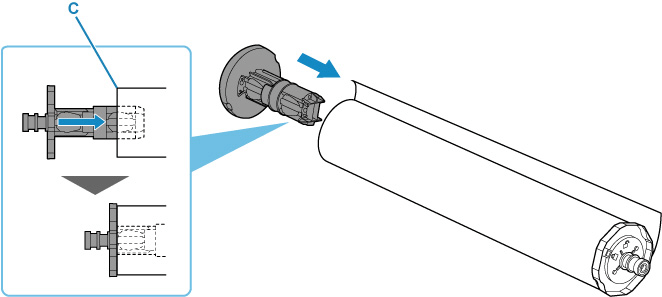

Inserire il supporto per rotolo contrassegnato con [L] da sinistra e premerlo con decisione finché la parte laterale del rotolo di carta (C) non si trova a filo con il supporto per rotolo senza lasciare spazi.
-

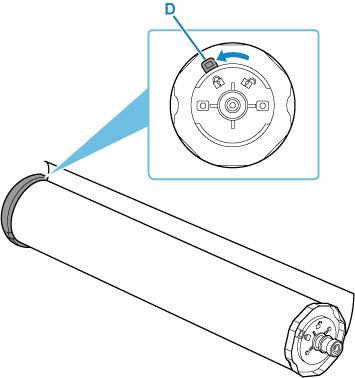

Ruotare la leva di bloccaggio (D) del supporto per rotolo inserito verso
per bloccarlo.
-
-
Prima di posizionare il supporto per rotolo, assicurarsi che il sostegno del supporto per rotolo sia fissato saldamente nella posizione corrispondente alla larghezza della carta in rotolo.
Importante-
Assicurarsi che la vite zigrinata sul sostegno del supporto per rotolo sia serrata fino a quando non gira più.
-
-

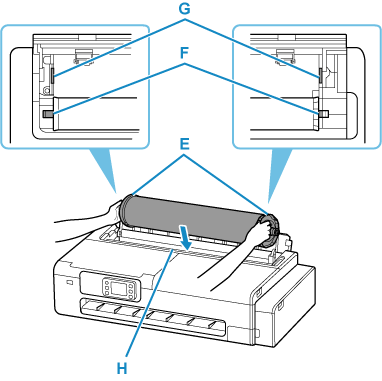

Tenere i supporti per rotolo (E) destro e sinistro e posizionare la carta in rotolo nella guida scorrimento (H) in modo tale che gli alberi del supporto per rotolo (F) si trovino di fronte agli slot supporto rotolo (G).
Posizionare il rotolo di carta in modo tale che il supporto per rotolo contrassegnato con [R] si trovi a destra e che il supporto per rotolo contrassegnato con [L] si trovi a sinistra.
Importante-
Non lasciare che la carta in rotolo o altri materiali vengano a stretto contatto con i rulli del coperchio dell'alimentatore all'interno del coperchio dell'alimentatore carta in rotolo. In tal modo, potrebbero verificarsi problemi con l'alimentazione della carta.
-
-

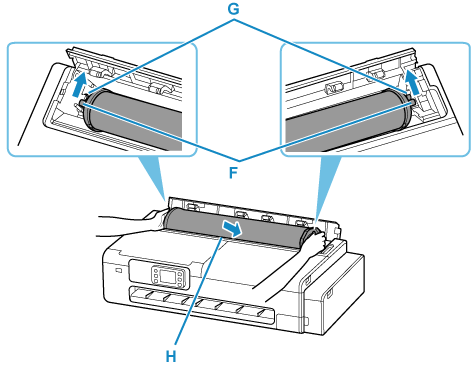

Impostare gli alberi (F) dei supporti per rotolo destro e sinistro negli slot supporto rotolo (G) facendoli scorrere nelle guide scorrimento (H).
Attenzione-
Non forzare il supporto per rotolo nella stampante con le estremità destra e sinistra invertite. Ciò potrebbe danneggiare la stampante e il supporto per rotolo.
-
Non rilasciare il supporto per rotolo finché il supporto non viene caricato nello slot supporto rotolo.
-
Fare attenzione a non schiacciarsi le dita tra gli alberi del supporto per rotolo (F) e gli slot supporto rotolo (G) durante il caricamento dei rotoli.
Importante-
Se il bordo anteriore della carta in rotolo è storto o piegato, potrebbe non essere alimentato correttamente. Tagliare il bordo anteriore della carta in rotolo con le forbici o uno strumento simile e raddrizzarlo.
-
Caricare la carta in rotolo in modo che non venga caricata nella direzione opposta.
-
Se la carta in rotolo si è srotolata, rimuovere la parte non tesa prima di caricare la carta in rotolo.
-
Se la carta è arricciata o ondulata, appiattirla prima di caricarla.
-
Caricare il rotolo in modo che non siano presenti spazi tra il rotolo e il supporto per rotolo.
-
-
Inserire il bordo iniziale della carta in rotolo nell'alimentatore manuale (I) e farlo avanzare finché non si sente un suono o non cambia la visualizzazione sullo schermo.
Importante-
Se il bordo anteriore della carta è fissato al rotolo ed è difficile da inserire nello slot dell'alimentatore, estrarre delicatamente il rotolo prima di inserirne il bordo nello slot dell'alimentatore.
-
Prestare attenzione a non sporcare la superficie di stampa della carta in rotolo durante l'inserimento nell'alimentatore. Questo potrebbe influire sulla qualità di stampa. Per proteggere la superficie di stampa, si consiglia di indossare guanti puliti di tessuto quando si maneggiano i rotoli.
-
-
Chiudere completamente il coperchio dell'alimentatore carta in rotolo.
-
Selezionare il tipo di carta da utilizzare.
Una volta selezionato il tipo di carta, l'alimentazione della carta viene avviata.
Importante-
Non aprire il coperchio dell'alimentatore carta in rotolo dopo l'avvio dell'alimentazione della carta, altrimenti la carta potrebbe non essere alimentata correttamente.
-
Tagliare il bordo del rotolo con la funzione Imposta lunghezza taglio (Set cut length) se il bordo è spiegazzato o sporco
-
A seconda del tipo di carta, la larghezza della carta potrebbe non essere rilevata automaticamente. Seguire le istruzioni visualizzate sullo schermo per selezionare manualmente il formato della carta.
Nota-
Per i dettagli sui tipi di supporto selezionabili, vedere "Elenco informazioni carta".
-
Selezionando Attivo (Enable) in Mantieni tipo di carta in rotolo (Keep roll paper type), non è necessario specificare il tipo di carta.
-
