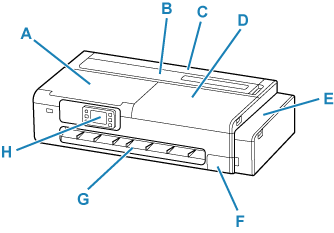

Avant

A: Unité de numérisation / capot

Ouvrir lors de l'entretien de l'imprimante ou du retrait d'un bourrage de papier.

B: Capot d'alimentation de feuille de découpe

Ouvrir lors du chargement de feuilles, de cartes postales, d'enveloppes ou d'enveloppes pour médicaments dans le bac d'alimentation.

C: Capot d'alimentation de papier rouleau

Ouvrir lors du chargement des rouleaux. Utiliser avec le capot de l'alimentation de feuille de découpe ouvert.

D: Capot d'accès

Ouvrir lors de l'entretien de l'imprimante ou du retrait d'un bourrage de papier.

E: Couvercle de cartouche d'encre

Ouvrez pour recharger les cartouches d'encre.

F: Capot d'entretien

S'ouvre pour remplacer la cartouche d'entretien.

G: Guide d'éjection

Prend en charge le papier de sortie.

H: Panneau de contrôle

Permet de modifier les paramètres de l'imprimante ou d'utiliser cette dernière.

L'inclinaison du panneau de contrôle peut être réglée en trois étapes.

Unité de numérisation

A: Couvercle du scanner

Ouvrez pour charger un original sur la vitre d'exposition de document.

B: Vitre d'exposition de document

Chargez un original ici.

C: Port pour clé USB flash

Insérez les clés USB flash ici.

A: Capot intérieur de cartouche d'encre

Ouvrez pour recharger les cartouches d'encre.

B: Capuchons de cartouche

Ouvrez pour recharger les cartouches d'encre.

C: Cartouches d'encre

Réservoirs d'encre à l'intérieur de l'imprimante. Remplir le réservoir lorsque le niveau d'encre est faible.

D: Cartouche d'entretien

Numéro de modèle : MC-32

Absorbe l'encre utilisée pour le nettoyage.

Important
