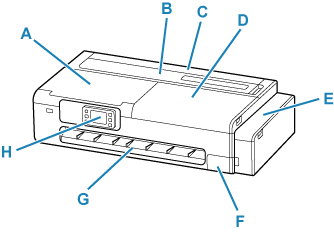

Vorderseite

A: Scan-Modul/Abdeckung

Öffnen, um den Drucker zu warten oder gestautes Papier zu entfernen.

B: Abdeckung des Einzelblatteinzugs

Offen beim Laden von Blättern, Postkarten, Umschlägen oder Medikamentenumschlägen in den oberen Einzug.

C: Abdeckung des Rollenpapiereinzugs

Öffnen, um Rollen einzulegen. Betreiben Sie den Drucker mit geöffneter Abdeckung des Einzelblatteinzugs.

D: Zugangsabdeckung

Öffnen, um den Drucker zu warten oder gestautes Papier zu entfernen.

E: Abdeckung für Tintenbehälter

Öffnen, um Tintenbehälter wieder aufzufüllen.

F: Wartungsabdeckung

Ist beim Austausch der Wartungskassette geöffnet.

G: Ausgabeführung

Fängt das ausgegebene Papier auf.

H: Bedienfeld

Mithilfe des Bedienfelds können Sie die Einstellungen ändern und den Drucker bedienen.

Die Neigung des Bedienfelds kann in drei Schritten eingestellt werden.

Scan-Modul

A: Vorlagenabdeckung

Öffnen, um ein Original auf die Dokumentenauflage zu legen.

B: Dokumentenauflage

Legen Sie hier ein Original ein.

C: Anschluss für USB-Flashlaufwerk

Setzen Sie das USB-Flashlaufwerke hier ein.

A: Innenabdeckung für Tintenbehälter

Öffnen, um Tintenbehälter wieder aufzufüllen.

B: Behälterkappen

Öffnen, um Tintenbehälter wieder aufzufüllen.

C: Tintenbehälter

Tintenbehälter im Drucker. Nachfüllen, wenn die Tinte zur Neige geht.

D: Wartungskassette

Modellnummer: MC-32

Nimmt Tinte für die Reinigung auf.

Wichtig
