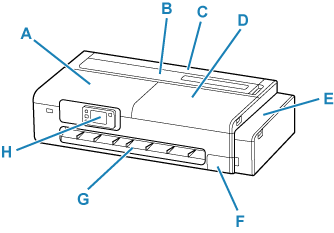

Parte frontale

A: Coperchio di accesso

Aprire il coperchio durante la manutenzione della stampante o durante la rimozione di carta inceppata.

B: Coperchio dell'alimentatore foglio singolo

Aprire quando si caricano fogli, cartoline, buste o buste per medicine nell'alimentatore superiore.

C: Coperchio dell'alimentatore carta in rotolo

Aprire il coperchio durante il caricamento dei rotoli. Procedere tenendo aperto il coperchio dell'alimentatore foglio singolo.

D: Coperchio di accesso

Aprire il coperchio durante la manutenzione della stampante o durante la rimozione di carta inceppata.

E: Coperchio del serbatoio d'inchiostro

Aprire per ricaricare i serbatoi d'inchiostro.

F: Coperchio di manutenzione

Aprire il coperchio quando si sostituisce la cartuccia di manutenzione.

G: Guida di uscita

Sostiene l'uscita della carta.

H: Pannello dei comandi

Consente di utilizzare la stampante o di modificarne le impostazioni.

L'inclinazione del pannello dei comandi può essere regolata in tre fasi.

Parte interna del coperchio serbatoio dell'inchiostro/coperchio di manutenzione

A: Coperchio interno del serbatoio dell'inchiostro

Aprire per ricaricare i serbatoi d'inchiostro.

B: Coperchietti del serbatoio

Aprire per ricaricare i serbatoi d'inchiostro.

C: Serbatoi d'inchiostro

Contenitori di inchiostro all'interno della stampante. Da riempire quando i livelli di inchiostro scendono.

D: Cartuccia di manutenzione

Numero modello: MC-32

Assorbe l'inchiostro usato per la pulizia.

Importante
