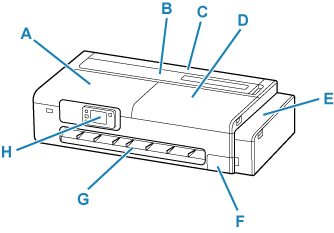

Vorderseite

A: Zugangsabdeckung

Öffnen, um den Drucker zu warten oder gestautes Papier zu entfernen.

B: Abdeckung des Einzelblatteinzugs

Offen beim Laden von Blättern, Postkarten, Umschlägen oder Medikamentenumschlägen in den oberen Einzug.

C: Abdeckung des Rollenpapiereinzugs

Öffnen, um Rollen einzulegen. Betreiben Sie den Drucker mit geöffneter Abdeckung des Einzelblatteinzugs.

D: Zugangsabdeckung

Öffnen, um den Drucker zu warten oder gestautes Papier zu entfernen.

E: Abdeckung für Tintenbehälter

Öffnen, um Tintenbehälter wieder aufzufüllen.

F: Wartungsabdeckung

Ist beim Austausch der Wartungskassette geöffnet.

G: Ausgabeführung

Fängt das ausgegebene Papier auf.

H: Bedienfeld

Mithilfe des Bedienfelds können Sie die Einstellungen ändern und den Drucker bedienen.

Die Neigung des Bedienfelds kann in drei Schritten eingestellt werden.

Innenseite der Abdeckung für Tintenbehälter, Innenseite der Wartungsabdeckung

A: Innenabdeckung für Tintenbehälter

Öffnen, um Tintenbehälter wieder aufzufüllen.

B: Behälterkappen

Öffnen, um Tintenbehälter wieder aufzufüllen.

C: Tintenbehälter

Tintenbehälter im Drucker. Nachfüllen, wenn die Tinte zur Neige geht.

D: Wartungskassette

Modellnummer: MC-32

Nimmt Tinte für die Reinigung auf.

Wichtig
