Carregar rolos de papel na unidade em rolo
Siga essas etapas para carregar o papel em rolo na unidade em rolo.
Quando Ativar (Enable) é selecionado em Alim. autom. de papel em rolo (Roll paper auto feed), o papel em rolo é alimentado automaticamente apenas com o seu carregamento.
Importante
-
Sempre carregue rolos quando a impressora estiver ligada. Se a impressora estiver desligada quando você carregar um rolo, o papel poderá não avançar corretamente quando a impressora for ligada.
-
Antes de carregar um rolo, verifique se a parte interna da tampa superior ou da guia de saída está suja. Se essas áreas estiverem sujas, recomendamos limpá-las antes.
-
Se a unidade em rolo for utilizada como dispositivo de alimentação, dependendo da posição da cesta, o papel em rolo ejetado será cortado e entrará na unidade em rolo e poderá causar obstrução do papel ou afetar a qualidade de impressão quando configurado como "Impressão sem bordas" ou "Extremidade de corte antes" ao carregar o papel. Nesse caso, altere a posição da cesta e execute a impressão.
-
Se Configur. de retenção de papel (Paper retention settings) estiver definido como Liberar (Release), o papel em rolo não será alimentado automaticamente.
-
Para detalhes sobre o papel que pode alimentar o papel em rolo automaticamente, consulte "Lista de Info. de papel".
Nota
-
Quando o papel em rolo não puder ser alimentado automaticamente, consulte "O papel em rolo não é trocado automaticamente".
-

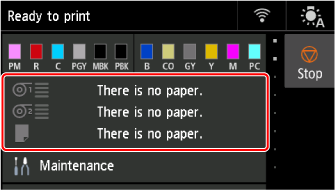

Selecione a área de exibição das configurações de papel na tela inicial.
-

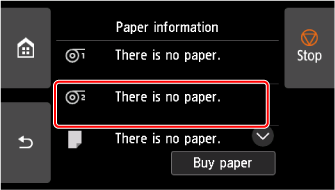

Selecione a área Papel em rolo 2 (Roll paper 2).
-
Selecione Coloque o papel. (Load paper).
Nota- Se tiver sido avançado um papel que não será usado, uma mensagem será exibida solicitando que você o remova. Depois de seguir as instruções na tela para remover o papel, vá para a próxima etapa.
-

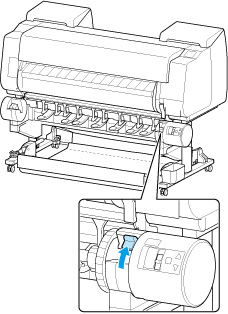

Altere o interruptor Bloqueio do suporte do rolo na unidade em rolo para a posição de liberação.
-

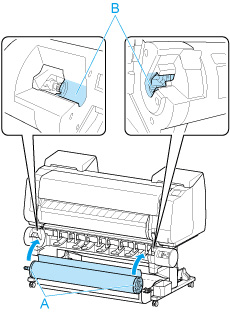

Segure os flanges (A) de modo que o fixador do suporte fique à esquerda, alinhe o eixo do suporte do rolo com as ranhuras (B) das guias esquerda e direita do slot do suporte em rolo e carregue.
Cuidado-
Não force o suporte do rolo para dentro da impressora com as extremidades direita e esquerda invertidas. Isso pode danificar a impressora e o suporte de rolo.
-
Não solte os flanges até que o suporte seja carregado no slot do suporte em rolo.
-
Tenha cuidado para não prender os dedos entre o eixo do Suporte do rolo e as ranhuras (B) da guia ao carregar o papel em rolo.
Importante-
Se a borda inicial do papel em rolo for presa com fita ou faixa de papel de maneira a não se desfiar, remova a fita ou faixa de papel antes de carregar o papel em rolo no slot do suporte em rolo.
Se o papel for carregado no slot do suporte em rolo com a borda inicial presa, somente parte do papel em rolo será alimentada no slot de alimentação de papel, resultando em danos ao papel em rolo.
-
Se a borda inicial do papel em rolo for cortada de maneira curva ou dobrada, ela poderá não ser alimentada corretamente. Corte a borda inicial do papel em rolo com tesoura ou similar e endireite-a.
-
Carregue o papel em rolo de modo que ele não seja carregado na direção oposta.
-
Verifique se não há folga no papel em rolo e carregue-o.
-
Dependendo do ambiente ao redor, a borda inicial do papel em rolo fica preso devido à eletricidade estática ou à umidade, de modo que o papel em rolo pode não conseguir ser alimentado corretamente. Neste caso, defina Alim. autom. de papel em rolo (Roll paper auto feed) como Desativar (Disable) e alimente o papel em rolo.
-
Se o papel em rolo estiver descentralizado, ele poderá não ser alimentado corretamente. Neste caso, defina Alim. autom. de papel em rolo (Roll paper auto feed) como Desativar (Disable) e alimente o papel em rolo.
-
Quando Alim. autom. de papel em rolo (Roll paper auto feed) for Ativar (Enable) e se você fixar o suporte do rolo sem o papel em rolo carregado no suporte do rolo, Prep. para alimentar o papel... (Preparing to feed the paper...) será exibido no painel de controle. Nesse caso, pressione o botão Parar no painel de controle para cancelar a alimentação.
Nota-
Para obter detalhes do procedimento de fixação do papel em rolo ao Suporte do rolo, consulte "Carregar rolos no suporte do rolo".
-
-

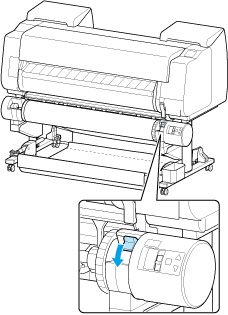

Altere o interruptor Bloqueio do suporte do rolo na unidade em rolo para a posição de travamento.
Importante-
Se você não alterar o interruptor Bloqueio do suporte do rolo para a posição de travamento, o papel em rolo não poderá ser alimentado automaticamente.
-
-

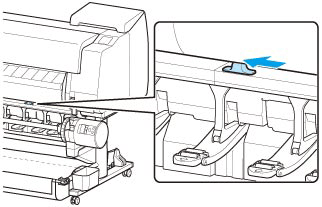

Altere o interruptor da aba de alimentação na parte superior da unidade em rolo para a posição do ícone de alimentação à esquerda.
-
Na seleção de Ativar (Enable) em Alim. autom. de papel em rolo (Roll paper auto feed).
O papel em rolo é alimentado.
-
Na seleção de Desativar (Disable) em Alim. autom. de papel em rolo (Roll paper auto feed).

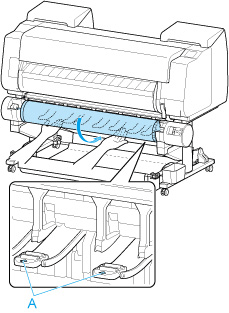

Remova o papel em rolo de maneira uniforme, insira a borda inicial entre o papel em rolo e as setas (A) diretamente abaixo dele e alimente o papel em rolo até ouvir um som.
Selecione Iniciar aliment (Start feeding), e o papel em rolo será alimentado.
Importante-
Se o papel em rolo estiver desenrolado, elimine a folga antes de carregar o papel em rolo.
-
Ao alimentar a borda inicial do papel em rolo, certifique-se de que toda a largura do papel em rolo esteja sendo separada e alimentada a partir do rolo. Se o papel em rolo for alimentando com parte do papel em rolo ainda presa no rolo, o papel em rolo sofrerá danos.
-
Tenha cuidado para não manchar a superfície de impressão do papel do rolo ao inseri-lo no slot. Isso pode afetar a qualidade da impressão. Recomendamos usar luvas de tecido limpas ao manipular rolos para proteger a superfície de impressão.
-
Se o papel ficar enrugado ou deformado, endireite-o antes de carregá-lo.
-
Carregue o rolo de forma que não exista nenhum espaço entre a extremidade direita do papel e o Suporte do rolo.
-
Dependendo do papel, o papel em rolo pode ser arranhado durante a alimentação e apresentar erro. Nesse caso, alimente o papel manualmente depois de configurar Configur. de retenção de papel (Paper retention settings) como Liberar (Release) na tela sensível ao toque. Erga a alavanca de liberação, avance o papel em rolo até que sua borda inicial apareça na exposição, abaixe a alavanca de liberação e avance para a etapa seguinte. Porém, se Configur. de retenção de papel (Paper retention settings) estiver definido como Liberar (Release), a troca automática dos rolos superior e inferior não será possível.
-
-
Depois que a alimentação começar, faça as operações a seguir de acordo com a configuração em Gerenc. quant. de rolo restante (Manage remaining roll amount) e o código de barras impresso no papel em rolo.
-
Na seleção de Desativar (Disable) ou Estimar automaticamente (Auto estimate) em Gerenc. quant. de rolo restante (Manage remaining roll amount).
-
Na seleção de Manual ou Autom. com confirmação (Auto with confirmation) em Mét. de seleção do tipo de mídia (Media type selection method).
Um menu para seleção do tipo de mídia é exibido na tela sensível ao toque. Opere a tela sensível ao toque e selecione o tipo de mídia a ser utilizado.
-
Na seleção de Detectar automaticament (Auto detect) em Mét. de seleção do tipo de mídia (Media type selection method).
Você verá o candidato para o tipo de mídia estimado para a tela sensível ao toque. Após 5 segundos, o tipo de papel do primeiro item é selecionado. Se você escolher um candidato diferente, poderá usar a tela sensível ao toque para selecionar o tipo de papel desejado.
-
Na seleção de Usar o tipo de mídia atual (Use current media type) em Mét. de seleção do tipo de mídia (Media type selection method).
Um menu para seleção do tipo de mídia é exibido na tela sensível ao toque. Após 5 segundos, o tipo de mídia será selecionado com o tipo de mídia fixo.
-
-
Na seleção de Códigos de barra (Barcodes) em Gerenc. quant. de rolo restante (Manage remaining roll amount) e se o código de barra estiver impresso.
O tipo e a quantidade de papel restante são detectados automaticamente com base no código de barras impresso no rolo. Não é preciso especificar o tipo e o comprimento do papel.
-
Na seleção de Códigos de barra (Barcodes) em Gerenc. quant. de rolo restante (Manage remaining roll amount) e se o código de barra não estiver impresso.
-
Na seleção de Manual em Mét. de seleção do tipo de mídia (Media type selection method).
Um menu para seleção do tipo e do comprimento de mídia é exibido na tela sensível ao toque.Opere a tela sensível ao toque, selecione o tipo de mídia a ser utilizado e insira o comprimento.
-
Na seleção de Autom. com confirmação (Auto with confirmation) em Mét. de seleção do tipo de mídia (Media type selection method).
Um menu para selecionar os candidatos de tipo de mídia estimados e o comprimento do papel. Interaja com a tela sensível ao toque, escolha o tipo de mídia que você deseja usar e insira o comprimento.
-
Na seleção de Detectar automaticament (Auto detect) em Mét. de seleção do tipo de mídia (Media type selection method).
Um menu para selecionar os candidatos de tipo de mídia estimados e o comprimento do papel.Após 5 segundos, o tipo de papel do primeiro item é selecionado. Se você escolher um candidato diferente, poderá usar a tela sensível ao toque para selecionar o tipo de papel desejado.
-
Na seleção de Usar o tipo de mídia atual (Use current media type) em Mét. de seleção do tipo de mídia (Media type selection method).
Um menu para selecionar o tipo de mídia e o comprimento do papel é exibido na tela sensível ao toque. Após 5 segundos, o tipo de mídia será selecionado com o tipo de papel fixo.
-
Importante-
Se a borda inicial do papel em rolo estiver dobrada ou manchada, corte a borda inicial do papel.
Nota-
Se você tiver selecionado Autom. com confirmação (Auto with confirmation) ou Detectar automaticament (Auto detect) no Mét. de seleção do tipo de mídia (Media type selection method) e estiver usando o código de barras para gerenciar o papel em rolo restante, o código de barras será lido primeiro. Se não for possível ler o código de barra, o tipo de mídia será detectado a partir do resultado estimado e o candidato será exibido.
-
Para mais detalhes sobre os tipos de mídia que podem ser selecionados, consulte "Lista de Info. de papel".
-
A largura do papel em rolo é detectada automaticamente pela impressora no carregamento do papel.
Ao utilizar papel em rolo com largura definida pelo usuário, a largura detectada e a largura definida devem ser exatamente iguais, pois, mesmo que o papel correto seja carregado, existe o risco de a detecção falhar.
Nesse caso, você pode evitar o problema definindo a largura do papel que deseja utilizar em Adic. priorid. largura papel rolo (Add priority roll paper width).
-
