Usar o Modo de Obtenção da Unidade em Rolo

Importante

Para detalhes sobre o papel em rolo compatível com o enrolamento, consulte "Lista de informações do papel".
Antes de carregar o papel em rolo a ser obtido na unidade em rolo, configure o modo da unidade em rolo para o dispositivo de obtenção na tela sensível ao toque da impressora.
- Trocando os Modos de Unidade em Rolo
Se o suporte do rolo estiver instalado na unidade em rolo, primeiramente, remova o suporte do rolo da unidade em rolo e remova o papel em rolo carregado no suporte do rolo.
- Remoção do Papel em Rolo da Unidade em Rolo
Enrolamento do papel será possível quando o diâmetro externo do papel enrolado for igual ao diâmetro externo do fixador do suporte.

Armazene a cesta.
- Armazenamento da cesta no suporte da impressora
Gire a alavanca do fixador do suporte (A) para a posição para liberar o bloqueio e, enquanto segura a placa terminal (B), remova o fixador do suporte do suporte do rolo.
Se a obtenção ocorrer para papel em rolo cujo núcleo apresenta um diâmetro interno de 76,2 mm (3 polegadas), insira o anexo de núcleo de papel de 3 polegadas no suporte do rolo e no fixador do suporte.

Alinhe as abas (A) do anexo de núcleo de papel de 3 polegadas com os orifícios do suporte do rolo ou fixador do suporte (B) e insira firmemente.
- Lado do suporte do rolo
- Lado do fixador do suporte
Insira o núcleo do papel, que serve para enrolar o papel em rolo, no suporte do rolo.

Importante
- Recomendamos utilizar um núcleo de papel mais amplo que o do papel a ser enrolado ao enrolar o papel. Se um núcleo de papel menos espesso for utilizado, utilize uma folga entre o fixador do suporte e o papel.
- Sempre utilize um núcleo de papel para enrolamento com a mesma espessura ou mais espesso em relação ao núcleo de papel do papel em rolo. Se você utilizar um núcleo de papel menos espesso, poderá afetar a obtenção.

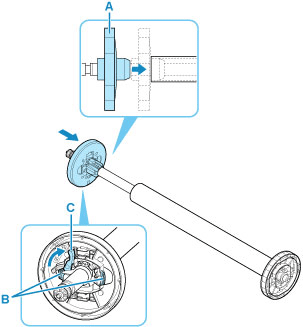

Insira o fixador do suporte a partir da esquerda no suporte do rolo e, enquanto segura a placa terminal (B), empurre com firmeza até que a flange (A) do fixador do suporte toque no núcleo de papel. Trave a alavanca do fixador do suporte (C) ao girá-la para a posição .
Altere o interruptor Bloqueio do suporte do rolo na unidade em rolo para a posição de liberação.

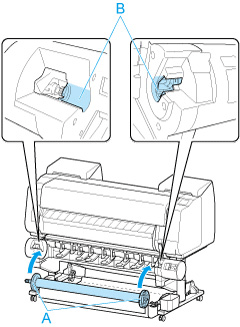

Segure os flanges (A) de modo que o fixador do suporte fique à esquerda, alinhe o eixo do suporte do rolo com as ranhuras (B) das guias esquerda e direita do slot do suporte em rolo e carregue.

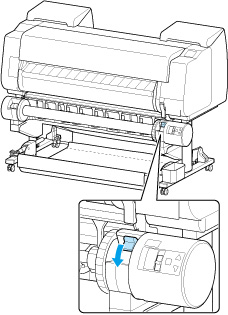

Altere o Bloqueio do suporte do rolo (Roll Holder Lock) na unidade em rolo para a posição de travamento.

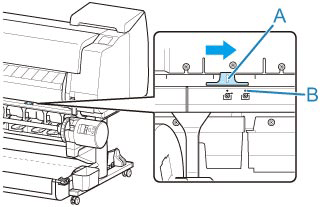

Altere o interruptor da aba de alimentação na parte superior da unidade em rolo de maneira que o indicador de troca (A) esteja alinhado com a posição ● (B) no ícone de obtenção.

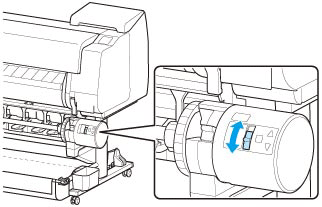

Altere o interruptor Conversão de bobinagem interna/externa na unidade em rolo para a direção de enrolamento desejada.

Nota
- Para a direção de enrolamento do papel em rolo, é possível selecionar enrolamento para fora para que a superfície impressa fique na parte externa do rolo ou enrolamento para dentro para que a superfície impressa fique na parte interna do rolo.
Siga essas etapas para fixar a borda inicial do papel em rolo ao núcleo do papel com fita.
- Uma mensagem é exibida na tela sensível ao toque para confirmar se o papel deve ser automaticamente avançado de maneira a poder ser fixado com fita
  1. Selecione Sim (Yes).

    A borda inicial do papel em rolo é avançada até estar próxima da unidade em rolo.
  2. Segure o centro da borda inicial do papel em rolo, alinhe a borda direita do núcleo do papel de obtenção rebobinado e fixe o centro no núcleo do papel enquanto puxa o papel em rolo uniformemente.
    - Enrolamento para Fora
    - Enrolamento para Dentro
    Importante
    - Em caso de enrolamento para dentro, você deve passar a borda inicial do papel em rolo para a parte traseira do núcleo do papel e fixar com fita. Se a operação for difícil, também será possível remover o suporte do rolo, empurrar o papel em rolo para trás, reinstalar o suporte do rolo e passar o papel em rolo para a parte traseira do núcleo do papel.
  3. Alinhe a borda direita do papel em rolo com a borda esquerda do núcleo de papel enquanto puxa o papel em rolo de maneira uniforme e prenda com uma fita.
  4. Enquanto garante que o papel está plano, proteja a borda esquerda do papel em rolo ao núcleo de papel com uma fita.
    - Enrolamento para Fora
    - Enrolamento para Dentro
    Importante
    - Fixe as bordas esquerda e direita do papel em rolo com fita a uma distância de 50 mm (2,0 pol.) das bordas de maneira que nenhuma extremidade do papel em rolo seja erguida.
    - Ao enrolar papel pesado, utilize fita adesiva potente para fixar. Caso contrário, poderá haver problema de enrolamento.
    - Se um núcleo de papel menos espesso que o do papel a ser enrolado for utilizado, ajuste a posição do fixador do suporte de maneira que haja uma folga entre o fixador do suporte e o papel.
  5. Certifique-se de que a borda inicial do papel em rolo não esteja erguida a partir do núcleo do papel; se houver locais erguidos, fixe os locais adicionais de maneira que o papel não seja erguido.
  6. Pressione o suporte do rolo para baixo, verifique se o suporte do rolo não está se elevando e selecione OK.
    - Enrolamento para Fora
    - Enrolamento para Dentro
    Importante
    - Se o suporte do rolo se elevar, poderá ocorrer erro.
  7. Para estabilizar as operações ao começar a retirar, avance o papel em rolo com o painel de controle e enrole o papel em rolo por aproximadamente uma volta.
    - Alimentação Manual do Papel em Rolo
  8. Pressione o suporte do rolo para baixo novamente e verifique se o suporte do rolo não está se elevando.

    A preparação de enrolamento está completa. Quando a impressão no rolo for iniciada, o papel em rolo poderá ser automaticamente enrolado.
- Se Pronto para imprimir. for exibido na tela sensível ao toque
  1. Avance manualmente o papel em rolo ou inicie a impressão; aguarde até a borda inicial do papel em rolo atingir a unidade em rolo.
    - Alimentação Manual do Papel em Rolo
  2. Segure o centro da borda inicial do papel em rolo, alinhe a borda direita do núcleo do papel de obtenção rebobinado e fixe o centro no núcleo do papel enquanto puxa o papel em rolo uniformemente.
    - Enrolamento para Fora
    - Enrolamento para Dentro
    Importante
    - Em caso de enrolamento para dentro, você deve passar a borda inicial do papel em rolo para a parte traseira do núcleo do papel e fixar com fita. Se a operação for difícil, também será possível remover o suporte do rolo, empurrar o papel em rolo para trás, reinstalar o suporte do rolo e passar o papel em rolo para a parte traseira do núcleo do papel.
  3. Alinhe a borda direita do papel em rolo com a borda esquerda do núcleo de papel enquanto puxa o papel em rolo de maneira uniforme e prenda com uma fita.
  4. Enquanto garante que o papel está plano, proteja a borda esquerda do papel em rolo ao núcleo de papel com uma fita.
    - Enrolamento para Fora
    - Enrolamento para Dentro
    Importante
    - Fixe as bordas esquerda e direita do papel em rolo com fita a uma distância de 50 mm (2,0 pol.) das bordas de maneira que nenhuma extremidade do papel em rolo seja erguida.
    - Ao enrolar papel pesado, utilize fita adesiva potente para fixar. Caso contrário, poderá haver problema de enrolamento.
    - Se um núcleo de papel menos espesso que o do papel a ser enrolado for utilizado, ajuste a posição do fixador do suporte de maneira que haja uma folga entre o fixador do suporte e o papel.
  5. Certifique-se de que a borda inicial do papel em rolo não esteja erguida a partir do núcleo do papel; se houver locais erguidos, fixe os locais adicionais de maneira que o papel não seja erguido.
  6. Pressione o suporte do rolo para baixo e verifique se o suporte do rolo não está se elevando.
    - Enrolamento para Fora
    - Enrolamento para Dentro
    Importante
    - Se o suporte do rolo se elevar, poderá ocorrer erro.
  7. Verifique se o interruptor Conversão de bobinagem interna/externa (Inward/Outward Winding Changeover) na unidade em rolo está na direção desejada e pressione o botão Obtenção automática/Pausa (Auto Take-up/Pause).

    A lâmpada de Pausar (Pause), que estava acesa até esse ponto, é apagada, e a lâmpada de Obtenção automática (Auto Take-up) é acesa.

    A preparação de enrolamento está completa. Durante a impressão, o enrolamento começa. Antes da impressão, o enrolamento começa ao mesmo tempo da impressão.

    Importante
    - Ao enrolar para dentro, o afrouxamento do papel enrolado poderá ser evitado pressionando o papel em rolo com o braço. Porém, isso poderá produzir traços de pressão sobre o papel. Nesse caso, toque na área da unidade em rolo da área de exibição de informações de mídia e configure Configur. de retenção de papel (Paper retention settings) como Liberar (Release).
