Unidade em rolo
A unidade em rolo funciona como um dispositivo de alimentação que pode acomodar um rolo adicional para um total de dois rolos na impressora e como um dispositivo de obtenção que obtém automaticamente o papel em rolo impresso. Troque entre essas duas funções dependendo das circunstâncias.
É possível utilizar a seguinte unidade em rolo com essa impressora.
- PRO-6600 / PRO-566 : Unidade em rolo RU-63
- PRO-4600 / PRO-546 : Unidade em rolo RU-43
- PRO-2600 / PRO-526 : Unidade em rolo RU-23

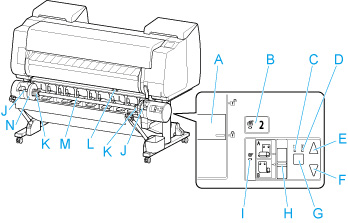

Peças da Unidade em rolo
- A: Interruptor Bloqueio do suporte do rolo
- Bloqueia e libera o Suporte do rolo carregado na unidade em rolo.
- B: Lâmpada do Modo de alimentação
- Será acesa quando você tiver selecionado o modo de alimentação na unidade em rolo.
- C: Lâmpada do Obtenção automática
- É aceso quando o papel está sendo obtido.
- D: Lâmpada do Pausar
- É aceso quando o enrolamento do papel é pausado.
- E: Botão Obtenção
- Será possível girar a unidade em rolo na quantidade desejada, contanto que o enrolamento não esteja em andamento. Quando a direção do enrolamento for configurada para enrolamento para dentro, a unidade obterá o papel; quando for configurada para enrolamento para fora, a unidade rebobinará o papel.
- F: Botão Retroceder
- Será possível girar a unidade em rolo na quantidade desejada, contanto que o enrolamento não esteja em andamento. Quando a direção do enrolamento for configurada para enrolamento para dentro, a unidade rebobinará o papel; quando for configurada para enrolamento para fora, a unidade obterá o papel.
- G: Botão Obtenção automática/Pausa
- Pausa e retoma a obtenção do papel.
- H: Interruptor Conversão de bobinagem interna/externa
- Altera a direção do enrolamento quando o papel é enrolado (enrolamento para dentro e enrolamento para fora).
- I: Lâmpada do Modo de obtenção
- Será acesa quando você tiver selecionado o modo de obtenção na unidade em rolo.
- J: Slot do suporte em rolo
- Deslize o Suporte do rolo nessas ranhuras da guia.
- K: Anexo de núcleo de papel de 3 polegadas
- Fixa-se ao Suporte do rolo quando se utiliza papel em rolo com núcleo de papel de 3 polegadas.
- L: Interruptor da aba de alimentação
- Altera a posição da aba de alimentação dependendo do modo da unidade em rolo.
- M: Suporte do rolo
- Carregue o papel nesse suporte.
- N: Fixador do suporte
- Essa peça fixa o papel em rolo no Suporte do rolo.
