Sustitución de la cuchilla

Cuchilla compatible

Para obtener más detalles sobre la cuchilla compatible, consulte Cuchilla.

Cómo sustituir la cuchilla

  1. Retire cualquier papel que haya sido introducido.

  2. Seleccione Mantenimiento (Maintenance) en la pantalla INICIO.

  3. Seleccione Sustituir cuchilla unidad de corte (Replace cutter blade unit).

  4. Seleccione Sí (Yes).

    El carro se mueve y, cuando se para, las instrucciones del procedimiento para sustituir la cuchilla aparecen en la pantalla táctil.

    Nota

    • Si no lleva a cabo ninguna acción en el plazo de 2 minutos, la sustitución de la cuchilla se cancela. En este caso, inicie la sustitución desde el principio.

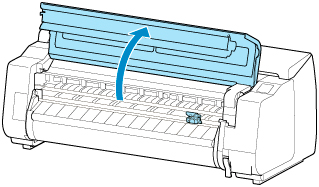

  5. Abra la cubierta superior.

  6. Si la cuchilla está sucia, utilice un paño húmedo completamente escurrido para limpiarla.

    Importante

    • No utilice pañuelos de papel, papel de cocina, tejidos ásperos ni materiales similares para la limpieza, puesto que podrían rayar la superficie.

    • No toque la escala lineal (A), el eje del carro (B) ni el estabilizador del tubo de tinta (C). Si los toca podría provocar una avería.

  7. Gire el tornillo de cabeza hexagonal con la llave hexagonal hasta que se suelte.

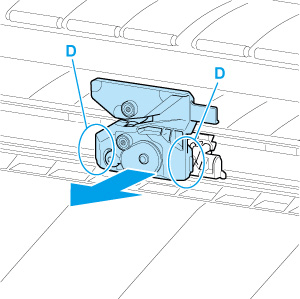

  8. Extraiga la cuchilla mientras sujeta D.

    Precaución

    • No toque ninguna parte que no sea D. Podría mancharse las manos o lesionarse. Además, la impresora podría sufrir daños.
    • No desmonte la cuchilla. Si toca la cuchilla podría lesionarse.

    Nota

    • Deseche la cuchilla usada de acuerdo con la normativa local.

  9. Instale la nueva cuchilla mientras alinea E con F y G con H.

  10. Lleve a cabo la instalación mientras alinea la pieza de fijación incluida con la cuchilla de sustitución con el centro de la cuchilla.

  11. Gire el tornillo hexagonal hasta que quede fijo.

    Importante

    • Una vez la cuchilla esté protegida, compruebe que la cuchilla no se sale de su ubicación. Si la cuchilla se sale, podría dañar la impresora.

  12. Retire la pieza de fijación.

    Importante

    • Extraiga siempre la pieza de fijación. El funcionamiento con la pieza instalada podría dañar la impresora.

  13. Cierre la cubierta superior.

  14. Confirme el mensaje y seleccione Sí (Yes).
