Sostituzione della lama di taglio

Lama di taglio compatibile

Per i dettagli sulla Lama di taglio compatibile, vedere "Lama di taglio."

Come sostituire la lama di taglio

Importante

• La lama di taglio non può essere sostituita se è presente della carta nell'area di movimento dell'unità di taglio. Rimuovere la carta.

1. Toccare Manutenzione (Maintenance) sulla schermata HOME.

   • Touchscreen

   Viene visualizzata la schermata Manutenzione (Maintenance).

2. Toccare Sostituire l'unità lama di taglio (Replace cutter blade unit).

   Viene visualizzato un messaggio di conferma.

3. Toccare Sì (Yes).

   Il Carrello si sposta e, non appena si arresta, vengono visualizzate le istruzioni per sostituire la lama di taglio sul touchscreen.

   Nota

   • Se non si eseguono operazioni entro 2 minuti, la sostituzione della Lama di taglio viene annullata. In questo caso, rieseguire la sostituzione dall'inizio.

4. Aprire il coperchio superiore.



5. Se la Lama di taglio è sporca, utilizzare un panno umido completamente strizzato per pulirla.

   Importante

   • Per la pulizia non utilizzare fazzoletti o panni di carta, panni ruvidi o materiali simili, in quanto si potrebbe graffiare la superficie.

   • Non toccare la scala lineare (A), la chiavetta carrello (B) o lo stabilizzatore del tubo d'inchiostro (C). Toccarli potrebbe causare il malfunzionamento.



6. Allentare la vite esagonale con la chiave esagonale.

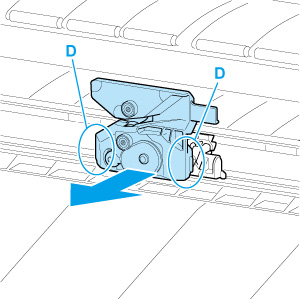

7. Rimuovere la lama di taglio tenendo ferma la parte D.



   Attenzione

   • Non toccare mai componenti diversi dalla parte D. per evitare di macchiarsi le mani o do ferirsi. Inoltre, si potrebbe danneggiare la stampante.
   • Non smontare la Lama di taglio. Se si tocca la lama, si potrebbero subire lesioni.

   Nota

   • Smaltire la Lama di taglio usata in conformità alle normative locali.

8. Installare la nuova lama di taglio allineando E a F e G a H.



9. Procedere all'installazione allineando la parte di fissaggio inclusa con la Lama di taglio sostitutiva al centro della Lama di taglio.



10. Serrare la vite esagonale.



    Importante

    • Una volta fissata la Lama di taglio, controllare che la Lama di taglio non si stacchi. Se la Lama di taglio si stacca potrebbe danneggiare la stampante.

11. Rimuovere la parte di fissaggio.



    Importante

    • Rimuovere sempre la parte di fissaggio. L'uso con la parte installata può danneggiare la stampante.

12. Chiudere il coperchio superiore.

    Viene visualizzato un messaggio di conferma.



13. Toccare Sì (Yes).
