Rimozione della carta stampata dall'unità rotolo

Nota

• Toccando l'area di visualizzazione delle impostazioni della carta e l'area nella fase di impostazione di Modalità di avvolgimento e impostando preventivamente Avvolgi dopo il taglio su Attiva, è possibile saltare i passi 6 e 7 seguenti perché, quando la carta verrà tagliata dopo la stampa, la carta successiva sarà avvolta automaticamente. Tuttavia, occorre prestare attenzione se si utilizza carta in rotolo facilmente danneggiabile, perché la carta in rotolo tocca il rullo quando viene tagliata.

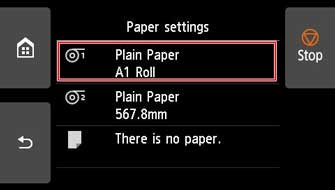

1. Toccare l'area di visualizzazione delle impostazioni della carta nella schermata Home del touchscreen.



   Importante

   • Toccare il pulsante HOME se la schermata Home non viene visualizzata.

2. Toccare l'area .



3. Toccare Alimentazione/taglio.

4. Toccare Avanza o Riavvolgi per far avanzare leggermente la carta in rotolo.

   Con la direzione di avvolgimento impostata sull'avvolgimento verso l'esterno, far avanzare la carta per una lunghezza pari almeno alla circonferenza del rotolo in modo da proteggere il lato di stampa.

5. Toccare Taglia carta.

6. Mantenere la carta stampata tra la guida di uscita e l'unità rotolo, quindi toccare Sì.

   La carta in rotolo viene tagliata.

   Importante

   • Durante il taglio della carta in rotolo è indispensabile mantenere la carta stampata. Se si procede al taglio senza mantenere la carta stampata, la carta potrebbe cadere sul pavimento e sporcarsi.

7. Afferrando il bordo anteriore della carta stampata, premere il pulsante Avvolgi o Riavvolgi per avvolgere la carta stampata.



   Se necessario, applicare del nastro adesivo sulla carta riavvolta per mantenerla in posizione.

   Importante

   • Prestare attenzione a non graffiare la superficie stampata.

8. Portare l'interruttore Blocco supporto per rotolo sull'unità rotolo sul lato di sblocco.



9. Afferrare dalle flange (A) il supporto per rotolo e rimuoverlo dall'unità rotolo.



10. Rimuovere il blocco supporto dal supporto per rotolo.

    • Per il tipo X:

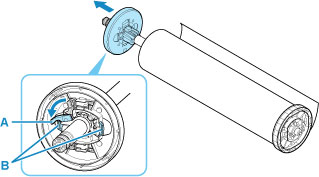

      Ruotare la leva del blocco supporto (A) verso per rilasciare il blocco, quindi mantenerla nella posizione (B) e rimuovere il blocco supporto dal supporto per rotolo.



    • Per il tipo Y:

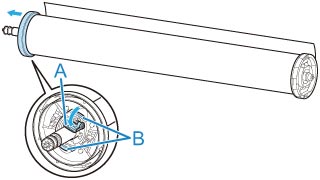

      Spingere la leva del blocco supporto (A) verso l'albero per rilasciare il blocco, quindi mantenerla nella posizione (B) e rimuovere il blocco supporto dal supporto per rotolo.



11. Rimuovere il materiale stampato e avvolto dal supporto per rotolo per ciascun rotolo.
