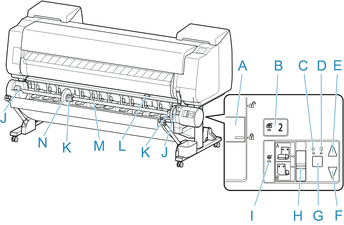

Componenti dell'unità rotolo

(A) Interruttore Blocco supporto per rotolo

Consente di bloccare e rilasciare il supporto per rotolo caricato nell'unità rotolo.

(B) Spia Modalità di alimentazione

Si accende quando è selezionata la modalità di alimentazione per l'unità rotolo.

(C) Spia Avvolgimento automatico

Si accende durante l'avvolgimento della carta.

(D) Spia Pausa

Si accende quando l'avvolgimento della carta è in pausa.

(E) Pulsante Avvolgi

È possibile ruotare l'unità rotolo come desiderato purché non sia in corso l'avvolgimento. Se la direzione di avvolgimento è verso l'interno, l'unità avvolge la carta; se è verso l'esterno, l'unità riavvolge la carta.

(F) Pulsante Riavvolgi

È possibile ruotare l'unità rotolo come desiderato purché non sia in corso l'avvolgimento. Se la direzione di avvolgimento è verso l'interno, l'unità riavvolge la carta; se è verso l'esterno, l'unità avvolge la carta.

(G) Pulsante Avvolgimento automatico/pausa

Consente di sospendere e riprendere l'avvolgimento della carta.

(H) Interruttore Conversione avvolgimento verso l'interno/esterno

Consente di cambiare la direzione di avvolgimento della carta (verso l'interno o verso l'esterno).

(I) Spia Modalità di avvolgimento

Si accende quando è selezionata la modalità di avvolgimento per l'unità rotolo.

(J) Slot supporto rotolo

Far scorrere il supporto per rotolo in queste scanalature di guida.

(K) Attacco per rotolo da 3"

Si fissa al supporto per rotolo quando è in uso carta in rotolo da 3".

(L) Interruttore linguetta di alimentazione

Cambiare la posizione della linguetta di alimentazione in base alla modalità dell'unità rotolo.

(M) Supporto per rotolo

Caricare il rotolo su questo supporto.

(N) Blocco supporto

Questo componente fissa la carta in rotolo al supporto per rotolo.
