Caricamento del rotolo superiore nella stampante

Effettuare le seguenti operazioni per caricare i rotoli nella stampante.

Se Attiva è selezionato in Alim. automatica carta in rotolo, la carta in rotolo viene alimentata in modo automatico semplicemente caricandola.

Importante

Caricare i rotoli solo quando la stampante è accesa. Se la stampante è spenta quando si carica un rotolo, la carta potrebbe non avanzare correttamente quando si accende la stampante.
Prima di caricare un rotolo, verificare che la parte interna del coperchio superiore o della guida di uscita non sia sporca. Se queste aree sono sporche, si consiglia di pulirle prima di eseguire qualsiasi operazione. Vedere "Pulizia dell'interno del coperchio superiore".
Se Impost. conservazione carta è impostato su Rilascia, la carta in rotolo non viene alimentata automaticamente.
Per informazioni dettagliate sulla carta in rotolo che può essere alimentata automaticamente, vedere "Elenco informazioni carta".

Nota

Se si utilizza l'unità rotolo, è anche possibile caricare la carta in rotolo nell'unità rotolo separatamente dalla stampante descritta qui. (Vedere "Caricamento del rotolo inferiore sull'unità rotolo (opzione)").
Se non è possibile alimentare automaticamente la carta in rotolo, vedere "La carta in rotolo non viene cambiata automaticamente".

Guarda il filmato

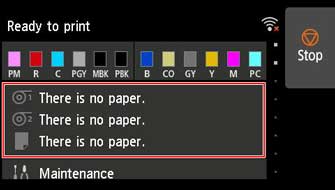

Toccare l'area di visualizzazione delle impostazioni della carta nella schermata Home del touchscreen.

Nota
- Toccare il pulsante HOME se la schermata Home non viene visualizzata.
- Se Attiva è selezionato in Alim. automatica carta in rotolo.

  Procedere al punto 2.
- Se Disattiva è selezionato in Alim. automatica carta in rotolo.
  1. Toccare l'area .
  2. Toccare Caricare la carta. o Sostituisci carta, controllare il messaggio visualizzato e infine toccare Sì.
Nota
- Se è stato alimentato un foglio singolo o della carta in rotoli che non verrà utilizzata dal Rotolo 1 (superiore), viene visualizzato un messaggio che richiede di rimuovere la carta.

  Dopo aver seguito le istruzioni sullo schermo per rimuovere la carta, ripetere l'operazione.
- Se nel Rotolo 1 (superiore) è caricata della carta in rotolo, ma non è selezionato Rotolo 1 (superiore) come alimentazione carta, viene visualizzato un messaggio che chiede se cambiare o meno la carta.

  Toccare Sostituisci carta, rimuovere la carta e procedere con il passo successivo.
Aprire il coperchio superiore e sollevare la guida di uscita.

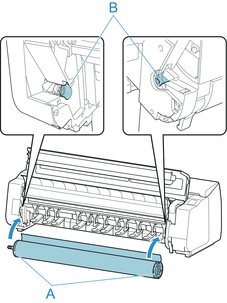

Tenere le flange (A) in modo che l'ingranaggio nero del supporto per rotolo si trovi a sinistra, allineare l'albero del supporto per rotolo con le scanalature di guida destra e sinistra dello slot supporto rotolo (B) ed eseguire il caricamento.

Attenzione
- Prestare attenzione a non far cadere il rotolo e a non farsi male durante il caricamento del rotolo stesso.
- Durante il caricamento della carta in rotolo, prestare attenzione a non schiacciarsi le dita tra l'albero del supporto per rotolo e le scanalature di guida (B).
Importante
- Utilizzare il supporto per rotolo dell'ingranaggio nero incluso con questa stampante.

  Non utilizzare il supporto per rotolo dell'ingranaggio bianco per PRO-2000/PRO-4000/PRO-4000S/PRO-6000/PRO-6000S/TX-2000/TX-3000/TX-4000.
- Se il bordo anteriore della carta in rotolo è fissato con nastro adesivo o con una fascetta di carta (per evitare che la carta si srotoli), rimuovere il nastro o la fascetta prima di caricare la carta in rotolo nello slot supporto rotolo.

  Se si carica la carta nello slot supporto rotolo con il bordo anteriore bloccato, solo una parte della carta in rotolo viene alimentata all'alimentatore manuale della carta, danneggiando la carta in rotolo.
- Se il bordo anteriore della carta in rotolo è storto o piegato, potrebbe non essere alimentato correttamente. Tagliare il bordo anteriore della carta in rotolo con le forbici o uno strumento simile e raddrizzarlo.
- Caricare la carta in rotolo in modo che non venga caricata nella direzione opposta.
- Assicurarsi che la carta in rotolo sia tesa correttamente e caricarla.
- A seconda dell'ambiente circostante, il bordo anteriore della carta in rotolo è bloccato a causa dell'elettricità statica o dell'umidità, quindi la carta in rotolo potrebbe non essere alimentata correttamente. In questo caso, impostare Alim. automatica carta in rotolo su Disattiva, quindi alimentare la carta in rotolo.
- Se la carta in rotolo non è centrata, potrebbe non essere alimentata correttamente. In questo caso, impostare Alim. automatica carta in rotolo su Disattiva, quindi alimentare la carta in rotolo.
- Se Alim. automatica carta in rotolo è impostato su Attiva e si fissa il supporto per rotolo senza carta in rotolo caricata sul supporto per rotolo, il messaggio Preparazione alimentazione carta... viene visualizzato sul pannello dei comandi. In questo caso, premere il pulsante Stop sul pannello dei comandi per annullare l'alimentazione.
Nota
- Per la procedura di fissaggio della carta in rotolo al supporto per rotolo, vedere "Caricare i rotoli nel supporto per rotolo".

Se Attiva è selezionato in Alim. automatica carta in rotolo.

Procedere al punto 4.
Se Disattiva è selezionato in Alim. automatica carta in rotolo.

Estrarre la carta in rotolo in maniera uniforme, inserire il bordo anteriore tra la carta in rotolo e le frecce (A) subito sotto e alimentare la carta in rotolo finché non viene emesso un suono.

Importante
- Se la carta in rotolo si è srotolata, rimuovere la parte non tesa prima di caricare la carta in rotolo.
- Durante l'alimentazione del bordo anteriore della carta in rotolo, assicurarsi che l'intera larghezza della carta in rotolo venga separata e alimentata dal rotolo. Se la carta in rotolo viene alimentata con parte della carta ancora fissata al rotolo, la carta in rotolo verrà danneggiata.
- Prestare attenzione a non sporcare la superficie di stampa della carta in rotolo durante l'inserimento nell'alimentatore. Questo potrebbe influire sulla qualità di stampa. Per proteggere la superficie di stampa, si consiglia di indossare guanti puliti di tessuto quando si maneggiano i rotoli.
- Se la carta è arricciata o ondulata, appiattirla prima di caricarla.
- Caricare il rotolo in modo che non siano presenti spazi tra il bordo destro della carta e il supporto per rotolo.
- A seconda della carta, la carta in rotolo potrebbe risultare graffiata durante l'alimentazione e non essere alimentata correttamente. In questo caso, è necessario alimentare manualmente la carta dopo aver impostato Impost. conservazione carta su Rilascia sul touchscreen. Sollevare la leva di rilascio, far avanzare la carta in rotolo finché il bordo anteriore non è visibile sul vassoio, abbassare la leva di rilascio e procedere con il passo successivo. Tuttavia, se Impost. conservazione carta è impostato su Rilascia, non è possibile cambiare automaticamente i rotoli superiore e inferiore.

Abbassare la guida di uscita.
Chiudere il coperchio superiore.
- Se Attiva è selezionato in Alim. automatica carta in rotolo.

  La carta in rotolo viene alimentata.
- Se Disattiva è selezionato in Alim. automatica carta in rotolo.

  Toccare Avvia alimen., la carta in rotolo viene alimentata.
Una volta avviata l'alimentazione della carta, è necessario effettuare le seguenti operazioni in base all'impostazione Gestisci quant. rotolo rimanente, al codice a barre stampato sui rotoli e all'impostazioneMetodo di selezione tipo carta. (Vedere "Informazioni sulla quantità di carta in rotolo residua").
- Quando si seleziona Disattiva (Disable) o Solo messaggio di avviso (Warning message only) in Gestisci quant. rotolo rimanente (Manage remaining roll amount).
  - Quando si seleziona Manuale o Automatico con conferma in Metodo di selezione tipo carta.

    Sul touchscreen viene visualizzato un menu per la selezione del tipo di supporto. Agire sul touchscreen e selezionare il tipo di supporto da utilizzare.
  - Quando si seleziona Rilevamento automatico in Metodo di selezione tipo carta.

    Verrà visualizzato il candidato per il tipo di supporto stimato sul touchscreen. Dopo 5 secondi, viene selezionato il tipo di carta del primo elemento. Se si sceglie un altro candidato, è possibile utilizzare il touchscreen per selezionare il tipo di carta desiderato.
  - Quando si seleziona Usa tipo supporto attuale in Metodo di selezione tipo carta.

    Sul touchscreen viene visualizzato un menu per la selezione del tipo di supporto. Dopo 5 secondi, il tipo di supporto viene selezionato con il tipo di supporto fisso.
- Se Codici a barre è selezionato in Gestisci quant. rotolo rimanente e il codice a barre è stampato.

  Il tipo e la quantità di carta residua vengono rilevati automaticamente in base al codice a barre stampato sul rotolo. Non è necessario specificare il tipo e la lunghezza della carta.
- Se Codici a barre è selezionato in Gestisci quant. rotolo rimanente e il codice a barre non è stampato.
  - Quando si seleziona Manuale in Metodo di selezione tipo carta.

    Sul touchscreen viene visualizzato un menu per la selezione del tipo di supporto e della lunghezza.Agire sul touchscreen, selezionare il tipo di supporto da utilizzare e specificarne la lunghezza.
  - Quando si seleziona Automatico con conferma in Metodo di selezione tipo carta.

    Un menu per selezionare i tipi di supporto candidati stimati e la lunghezza della carta. Interagire con il touchscreen, selezionare il tipo di supporto che si desidera utilizzare e immettere la lunghezza.
  - Quando si seleziona Rilevamento automatico in Metodo di selezione tipo carta.

    Un menu per selezionare i tipi di supporto candidati stimati e la lunghezza della carta.Dopo 5 secondi, viene selezionato il tipo di carta del primo elemento. Se si sceglie un altro candidato, è possibile utilizzare il touchscreen per selezionare il tipo di carta desiderato.
  - Quando si seleziona Usa tipo supporto attuale in Metodo di selezione tipo carta.

    Sul touchscreen viene visualizzato un menu per la selezione del tipo di supporto. Dopo 5 secondi, il tipo di supporto viene selezionato con il tipo di carta fisso.
Importante
- Se il bordo del rotolo è increspato o sporco, tagliarlo utilizzando la funzione Taglia carta. (Vedere "Specifica del metodo di taglio per i rotoli").
- Quando si seleziona il tipo di supporto sul touchscreen, assicurarsi che il tipo di supporto impostato nel driver della stampante e il tipo di supporto caricato nella stampante corrispondano.
Nota
- Se è stato selezionato Automatico con conferma o Rilevamento automatico inMetodo di selezione tipo carta, e si sta utilizzando il codice a barre per gestire la carta in rotolo rimanente, il codice a barre viene letto per primo. Se la lettura del codice a barre non riesce, viene rilevato il tipo di supporto dal risultato stimato e viene visualizzato il candidato.
- Per i dettagli sui tipi di supporto selezionabili, vedere "Elenco informazioni carta".
- Per migliorare la qualità della stampa, è possibile regolare l'allineamento della testina di stampa in base al tipo di carta da utilizzare per la stampa. Vedere "Regolazione automatica per il raddrizzamento delle linee e colori".
