Utilizzo dell'unità rotolo in modalità di avvolgimento

Importante

Per i dettagli sulla carta in rotolo compatibile con l'avvolgimento, vedere "Elenco informazioni carta.".
Prima di caricare la carta in rotolo da prelevare sull'unità rotolo, impostare l'unità rotolo come dispositivo di prelievo sul touchscreen della stampante. (Vedere "Modifica delle modalità unità rotolo.")
La seguente operazione presume che il supporto per rotolo non sia installato nell'unità rotolo e che la carta in rotolo non sia caricata nel supporto per rotolo. Se il supporto per rotolo è installato sull'unità rotolo, rimuovere per prima cosa il supporto per rotolo dall'unità rotolo, quindi rimuovere la carta in rotolo caricata nel supporto per rotolo. (Vedere "Rimozione del rotolo inferiore dall'unità rotolo.") (Vedere "Rimozione dei rotoli dal supporto per rotolo.")
L'avvolgimento della carta è possibile purché il diametro esterno della carta avvolta equivalga al diametro esterno del blocco supporto.
Se si stampa su carta leggera o senza bordo, il bordo della carta potrebbe arricciarsi quando entra a contatto con il supporto per rotolo, provocando un avvolgimento scadente. Se questi problemi si verificano durante l'avvolgimento con un tubo da 2", rimuovere il distanziatore tenuto in posizione da 4 viti esagonali sulla flangia del supporto per rotolo e procedere all'avvolgimento.

Riporre il raccoglitore. (Vedere "Conservazione del raccoglitore.")
Spingere la leva del blocco supporto (A) verso l'albero per rilasciare il blocco, quindi mantenerla nella posizione (B) e rimuovere il blocco supporto dal supporto per rotolo.
Se si preleva carta in rotolo il cui tubo ha un diametro interno di 76,2 mm (3"), inserire l'Attacco per rotolo da 3" nel supporto per rotolo e nel blocco supporto.

Allineare le linguette dell'Attacco per rotolo da 3" (A) ai fori sul supporto per rotolo o blocco supporto (B) e inserirle saldamente.

Lato del supporto per rotolo

Lato del blocco supporto
Inserire il tubo per l'avvolgimento della carta in rotolo nel supporto per rotolo.

Importante
- Si consiglia di utilizzare un tubo più largo della carta da avvolgere. Se si utilizza un tubo più stretto, lasciare uno spazio tra il blocco supporto e la carta.
- Per l'avvolgimento, utilizzare sempre un tubo dello stesso spessore o di spessore superiore al tubo della carta in rotolo. Se si utilizza un tubo più sottile il prelievo potrebbe risentirne.
Inserire il blocco supporto nel supporto per rotolo, procedendo da sinistra come mostrato nella figura; mantenerlo quindi nella posizione (B) e spingerlo saldamente finché la flangia del blocco supporto (A) non tocca la carta in rotolo. Sollevare la leva del blocco supporto (C) dall'albero per bloccarla.
Portare l'interruttore Blocco supporto per rotolo sull'unità rotolo nella direzione di sblocco.

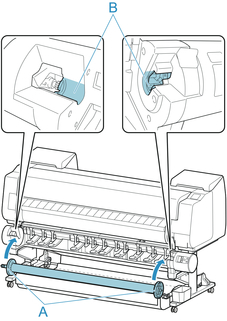

Afferrare le flange (A) in modo che l'ingranaggio bianco del supporto per rotolo si trovi a sinistra, allineare l'albero del supporto per rotolo con le scanalature di guida destra e sinistra dello slot supporto rotolo (B) ed eseguire il caricamento.
Portare l'interruttore Blocco supporto per rotolo sull'unità rotolo nella direzione di blocco.
Cambiare la posizione dell'interruttore linguetta di alimentazione nella parte superiore dell'unità rotolo in modo che l'indicatore di accensione (A) sia allineato alla posizione ● (B) sull'icona di prelievo.
Spostare l'interruttore Conversione avvolgimento verso l'interno/esterno sull'unità rotolo nella direzione di avvolgimento desiderata.

Nota
- Per la direzione di avvolgimento della carta in rotolo è possibile selezionare l'avvolgimento verso l'esterno affinché la superficie stampata sia all'esterno del rotolo, oppure l'avvolgimento verso l'interno affinché la superficie stampata sia all'interno del rotolo.
Seguire questi passaggi per fissare il bordo iniziale della carta in rotolo al tubo con del nastro adesivo.
- Se sul touchscreen viene visualizzato un messaggio di conferma dell'avanzamento carta automatico per il fissaggio con il nastro adesivo
  1. Toccare Sì.

    Il bordo iniziale della carta in rotolo avanza finché non è vicino all'unità rotolo.
  2. Afferrare il centro del bordo iniziale della carta in rotolo, allinearne il bordo destro al bordo destro del tubo della bobina di prelievo e applicare del nastro adesivo al centro del tubo mentre si tira la carta in rotolo in maniera uniforme.

    Avvolgimento verso l'esterno

    Avvolgimento verso l'interno

    Importante
    - Se l'avvolgimento avviene verso l'interno, è necessario superare il bordo iniziale della carta in rotolo fino alla parte posteriore del tubo e fissarlo con del nastro adesivo. Se questa operazione risulta difficile, è possibile rimuovere il supporto per rotolo, spingere la carta in rotolo nella parte posteriore, rimontare il supporto per rotolo e far passare la carta in rotolo nella parte posteriore del tubo.
  3. Allineare il bordo destra della carta in rotolo al bordo destro del tubo mentre si estrae la carta in rotolo in modo uniforme e si fissa con del nastro adesivo.
  4. Accertandosi che la carta in rotolo sia piatta, fissarne il bordo sinistro al tubo con del nastro adesivo.

    Avvolgimento verso l'esterno

    Avvolgimento verso l'interno

    Importante
    - Fissare i bordi sinistro e destro della carta in rotolo con del nastro adesivo a meno di 50 mm (1,97") dai bordi, in modo che le estremità della carta in rotolo non si sollevino.
    - Quando si riavvolge carta pesante, utilizzare nastro adesivo potente per fissarla. In caso contrario potrebbe verificarsi un problema nel riavvolgimento.
    - Se si utilizza un tubo più stretto della carta da avvolgere, regolare la posizione del blocco supporto in modo che resti uno spazio tra il blocco supporto e la carta.
  5. Assicurarsi che il bordo iniziale della carta in rotolo non si sollevi dal tubo; qualora si sollevi in qualche posizione, applicare ulteriore nastro adesivo finché la carta non si solleva.
  6. Premere il supporto per rotolo, verificare che il supporto per rotolo non si alzi, quindi toccare OK.

    Avvolgimento verso l'esterno

    Avvolgimento verso l'interno

    Importante
    - Se il supporto per rotolo si solleva, può causare un errore.
  7. Per stabilizzare il funzionamento quando si inizia il prelievo, far avanzare la carta in rotolo con il pannello dei comandi e avvolgerla di circa un giro. (Vedere "Alimentazione manuale della carta in rotolo.")
  8. Premere il supporto per rotolo nuovamente e verificare che il supporto per rotolo non si alzi.

    La preparazione dell'avvolgimento è completata. Quando ha inizio la stampa sul rotolo, la carta in rotolo si avvolge automaticamente.
- Se sul touchscreen viene visualizzato Pronto alla stampa.
  1. Far avanzare manualmente la carta in rotolo (Vedere "Alimentazione manuale della carta in rotolo.") o avviare la stampa, quindi attendere che il bordo iniziale della carta in rotolo raggiunga l'unità rotolo.
  2. Afferrare il centro del bordo iniziale della carta in rotolo, allinearne il bordo destro al bordo destro del tubo della bobina di prelievo e applicare del nastro adesivo al centro del tubo mentre si tira la carta in rotolo in maniera uniforme.

    Avvolgimento verso l'esterno

    Avvolgimento verso l'interno

    Importante
    - Se l'avvolgimento avviene verso l'interno, è necessario superare il bordo iniziale della carta in rotolo fino alla parte posteriore del tubo e fissarlo con del nastro adesivo. Se questa operazione risulta difficile, è possibile rimuovere il supporto per rotolo, spingere la carta in rotolo nella parte posteriore, rimontare il supporto per rotolo e far passare la carta in rotolo nella parte posteriore del tubo.
  3. Allineare il bordo destra della carta in rotolo al bordo destro del tubo mentre si estrae la carta in rotolo in modo uniforme e si fissa con del nastro adesivo.
  4. Accertandosi che la carta in rotolo sia piatta, fissarne il bordo sinistro al tubo con del nastro adesivo.

    Avvolgimento verso l'esterno

    Avvolgimento verso l'interno

    Importante
    - Fissare i bordi sinistro e destro della carta in rotolo con del nastro adesivo a meno di 50 mm (1,97") dai bordi, in modo che le estremità della carta in rotolo non si sollevino.
    - Quando si riavvolge carta pesante, utilizzare nastro adesivo potente per fissarla. In caso contrario potrebbe verificarsi un problema nel riavvolgimento.
    - Se si utilizza un tubo più stretto della carta da avvolgere, regolare la posizione del blocco supporto in modo che resti uno spazio tra il blocco supporto e la carta.
  5. Assicurarsi che il bordo iniziale della carta in rotolo non si sollevi dal tubo; qualora si sollevi in qualche posizione, applicare ulteriore nastro adesivo finché la carta non si solleva.
  6. Premere il supporto per rotolo e verificare che il supporto per rotolo non si alzi.

    Avvolgimento verso l'esterno

    Avvolgimento verso l'interno

    Importante
    - Se il supporto per rotolo si solleva, può causare un errore.
  7. Assicurarsi che l'interruttore Conversione avvolgimento verso l'interno/esterno sull'unità rotolo sia nella direzione desiderata e premere il pulsante Avvolgimento automatico/pausa (Auto Take-up/Pause).

    La spia Pausa, che a questo punto risulta accesa, si spegne e al suo posto si accende la spia Avvolgimento automatico.

    La preparazione dell'avvolgimento è completata. Durante la stampa ha inizio l'avvolgimento. Prima della stampa l'avvolgimento inizia contemporaneamente alla stampa.

    Importante
    - Durante l'avvolgimento verso l'interno, è possibile prevenire l'allentamento della carta avvolta premendo la carta in rotolo con il braccio. Tuttavia, questa operazione può lasciare tracce da pressione sulla carta. In questo caso, toccare l'area dell'unità rotolo nell'area di visualizzazione delle informazioni sul supporto e impostare Impost. conservazione carta su Rilascia.
