Caricamento del rotolo inferiore sull'unità rotolo

Seguire questi passaggi per caricare la carta in rotolo nell'unità rotolo (Rotolo 2 (inferiore)).

Importante

  • Caricare i rotoli quando la stampante è accesa. Se la stampante è spenta quando si carica un rotolo, la carta potrebbe non avanzare correttamente quando si accende la stampante.

  • Prima di caricare un rotolo, verificare che la parte interna del coperchio superiore o della guida di uscita non sia sporca. Se queste aree sono sporche è consigliabile pulirle prima di eseguire l'operazione.  (Vedere "Pulizia dell'interno del coperchio superiore.").

  • Se si utilizza l'unità rotolo come dispositivo di avanzamento, in base alla posizione del raccoglitore, l'estremità tagliata della carta in rotolo espulsa entra nell'unità rotolo e può causare un inceppamento della carta o ridurre la qualità di stampa quando sono attive le impostazioni "Stampa senza bordo" o "Pretaglio bordo" in fase di caricamento della carta. In questo caso, cambiare la posizione del raccoglitore e stampare.  (Vedere "Esempio di configurazioni raccoglitore.")

  1. Toccare l'area di visualizzazione delle impostazioni della carta nella schermata Home del touchscreen.

    Nota

    • Toccare il pulsante Home se la schermata Home non viene visualizzata.

  2. Toccare l'area .

  3. Toccare Caricare la carta. o Sostituisci carta, controllare il messaggio visualizzato e infine toccare Sì.

    Nota

    • Se è stato alimentato un foglio singolo o della carta in rotoli che non verrà utilizzata dal Rotolo 1 (superiore), verrà mostrato un messaggio che richiede di rimuoverli.

      Dopo aver seguito le istruzioni sullo schermo per rimuovere la carta, ripetere l'operazione.

    • Se nel Rotolo 1 (superiore) è caricata carta in rotoli ma non è selezionato Rotolo 1 (superiore) come sorgente carta, viene visualizzato un messaggio che chiede se cambiare o meno la carta.

      Toccare Sostituisci carta, rimuovere la carta e procedere con il passo successivo.

  4. Portare l'interruttore Blocco supporto per rotolo sull'unità rotolo nella posizione di sblocco.

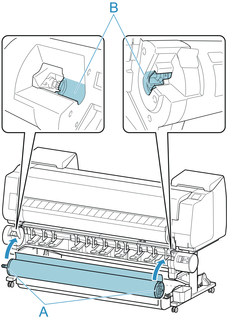

  5. Afferrare le flange (A) in modo che l'ingranaggio bianco del supporto per rotolo si trovi a sinistra, allineare l'albero del supporto per rotolo con le scanalature di guida destra e sinistra dello slot supporto rotolo (B) ed eseguire il caricamento.

    Attenzione

    • Prestare attenzione a non far cadere il rotolo e a ferirsi durante il caricamento del rotolo stesso.

    • Durante il caricamento della carta in rotolo, prestare attenzione a non schiacciarsi le dita tra l'albero del Supporto per rotolo e le scanalature di guida (B).

    Importante

    • Se il bordo iniziale della carta in rotolo è fissato con nastro adesivo o con una fascetta di carta (per evitare che la carta si srotoli), rimuovere il nastro o la fascetta prima di caricare la carta in rotolo nello slot supporto rotolo.

      Se si carica la carta nello slot supporto rotolo con il bordo iniziale bloccato, solo parte della carta in rotolo viene fatta avanzare fino alla fessura di alimentazione della carta, danneggiando la carta in rotolo.

    Nota

  6. Portare l'interruttore Blocco supporto per rotolo sull'unità rotolo nella posizione di blocco.

  7. Portare l'interruttore linguetta di alimentazione nella parte superiore dell'unità rotolo nella posizione dell'icona di avanzamento a sinistra.

  8. Estrarre la carta in rotolo in maniera uniforme, inserire il bordo iniziale tra la carta in rotolo e le frecce (A) subito sotto e far avanzare la carta in rotolo fino a udire un suono.

    Importante

    • Se la carta in rotolo si è srotolata, rimuovere la parte non tesa prima di caricare la carta in rotolo.

    • Durante l'avanzamento del bordo iniziale della carta in rotolo, assicurarsi che l'intera larghezza della carta in rotolo venga separata e alimentata dal rotolo. Se la carta in rotolo viene alimentata con parte della carta fissata al rotolo, la carta in rotolo risulterà danneggiata.

    • Prestare attenzione a non imbrattare la superficie di stampa della carta in rotolo quando viene inserita nella fessura. In tal caso potrebbe influire sulla qualità di stampa. Per proteggere la superficie di stampa, si raccomanda di indossare guanti in cotone quando si maneggiano i rotoli.

    • Se la carta è arricciata o ondulata, appiattirla prima di caricarla.

    • Caricare il rotolo in modo che non siano presenti spazi tra il bordo destro della carta e il Supporto per rotolo.



    • A seconda della carta, la carta in rotolo potrebbe risultare graffiata durante l'alimentazione se non è alimentata correttamente. In questo caso, è necessario far avanzare manualmente la carta dopo aver impostato Impost. conservazione carta su Rilascia sul touchscreen. Sollevare la leva di rilascio, far avanzare la carta in rotolo finché il suo bordo iniziale è visibile sul vassoio, abbassare la leva di rilascio, quindi procedere con il passo successivo. Tuttavia, se Impost. conservazione carta è impostato su Rilascia, la commutazione automatica dei rotoli superiore e inferiore non è consentita.

  9. Toccare Avvia alimen..

    La carta viene quindi fatta avanzare.

  10. Una volta che si avvia l'alimentazione della carta, sarà necessario eseguire quanto segue, in base all'impostazione di Gestisci quant. rotolo rimanente e al codice a barre stampato sui rotoli.  (Vedere "Informazioni sulla quantità di carta in rotolo residua.")

    Gestisci quant. rotolo rimanente

    Codici a barre

    Funzionamento della stampante dopo l'alimentazione della carta

    Disattiva

    Stampato

    Sul touchscreen viene visualizzato un menu per la selezione del tipo di supporto.

    Toccare il tipo di supporto caricato.

    Non stampato

    Attiva

    Stampato

    Il tipo e la quantità di carta residua vengono rilevati automaticamente in base al codice a barre stampato sul rotolo.

    Non è necessario specificare il tipo e la lunghezza della carta.

    Non stampato

    Sul touchscreen viene visualizzato un menu per la selezione del tipo e della lunghezza del supporto.

    Dopo aver toccato il tipo di supporto caricato, inserire la lunghezza della carta caricata sul touchscreen.

    Importante

    • Se il bordo del rotolo è increspato o sporco, tagliarlo con la funzione Taglia carta.  (Vedere "Specifica del metodo di taglio per i rotoli.")

    • Quando si seleziona il tipo di supporto sul touchscreen, assicurarsi che il tipo di supporto impostato nel driver della stampante e il tipo di supporto caricato nella stampante corrispondano.

    Nota
