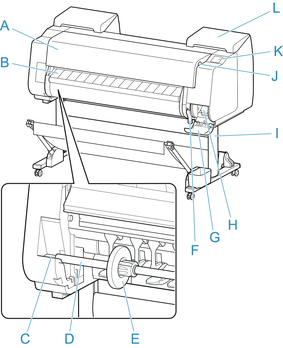

Parte frontale

1. Coperchio superiore


   Aprire questo coperchio per installare la testina di stampa, caricare la carta e rimuovere eventuale carta inceppata dalle parti interne della stampante.  (Vedere "Coperchio superiore (parte interna).")

2. Guida di uscita


   Funge da guida per i documenti stampati espulsi. Aprire la guida quando si carica un rotolo.

3. Slot supporto rotolo


   Far scorrere il Supporto per rotolo in questa scanalatura.

4. Supporto per rotolo


   Caricare il rotolo su questo supporto.

5. Blocco supporto


   Parte utilizzata per il fissaggio del rotolo sul Supporto per rotolo.

6. Leva di rilascio


   Per rilasciare l'alloggiamento carta, sollevare la leva.

7. Coperchio della cartuccia di manutenzione


   Aprire questo coperchio per sostituire il cartuccia di manutenzione.

8. Cartuccia di manutenzione


   Viene assorbito l'inchiostro utilizzato per la manutenzione, ad esempio per la pulizia della testina. (Sostituire la cartuccia quando è piena.)

9. Supporto


   Supporto su cui viene appoggiata la stampante. È dotato di rotelle per agevolarne lo spostamento.  (Vedere "Componenti del supporto.")

10. porta dell'unità flash USB


    Inserire un'USB unità flash in questa porta.

11. Touchscreen


    Utilizzare questa schermata per mettere in funzione la stampante e verificarne lo stato.  (Vedere "Pannello dei comandi.")

12. Coperchio del serbatoio d'inchiostro


    Aprire questo coperchio per sostituire il serbatoio d'inchiostro.  (Vedere "Coperchio del serbatoio d'inchiostro (parte interna).")
